10
2 Installation und Montage
2.2
Montagehilfsmittel
Benötigtes Werkzeug:
» Akkuschrauber / Akkubohrer
» Maßband
» Wasserwaage
» Schraubendreher 4,0
» Kreuzschlitzschraubendreher PH2, PH3
Vor Beginn der Montage ist zu prüfen, ob das gelieferte Zubehör in Art
und Anzahl mit der Bestellung übereinstimmt und ob die bei der Bestellung
gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich
vorgefundenen Befestigungs untergrund übereinstimmen.
Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beein-
trächtigen, so darf die Montage nicht durchgeführt werden.
2.3
Montage
Schritt 1:

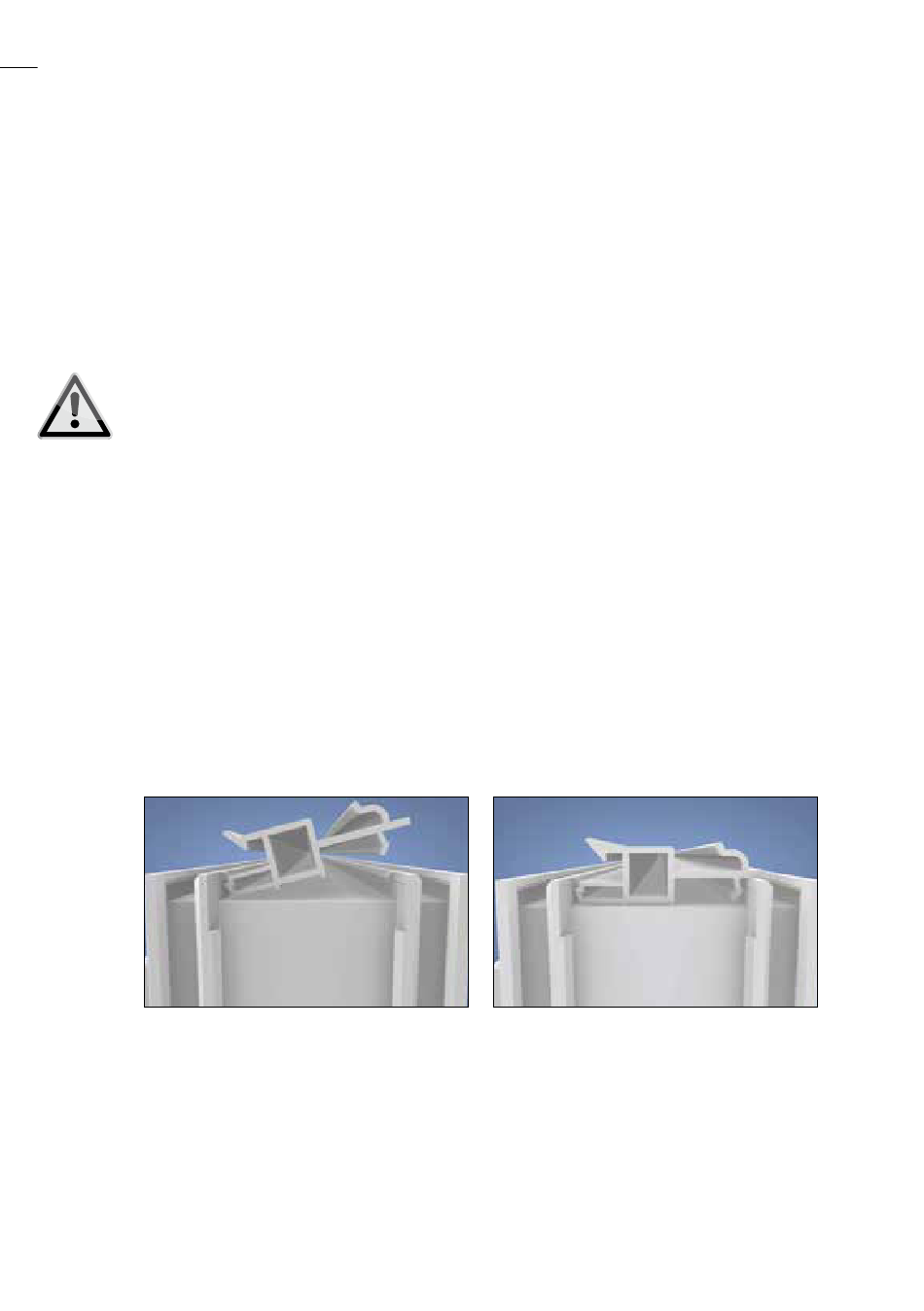

Das Verbindungsprofil ist 30 mm kürzer als die Blendrahmenbreite. Hierbei ist
zu beachten, dass das Verbindungsprofil in der Länge zentriert auf dem Blend-
rahmen positioniert und aufgeklipst wird (Abb. 1–2). In dem Bereich zwischen
Kopfstück und Blendrahmen, wo das Verbindungsprofil zurückspringt, muss mit
einem geeigneten Dichtstoff abgedichtet werden.
Abb. 1
Abb. 2
