4 Montieren
Messanordnung in Gasen
Messanordnung in
Dämpfen
22

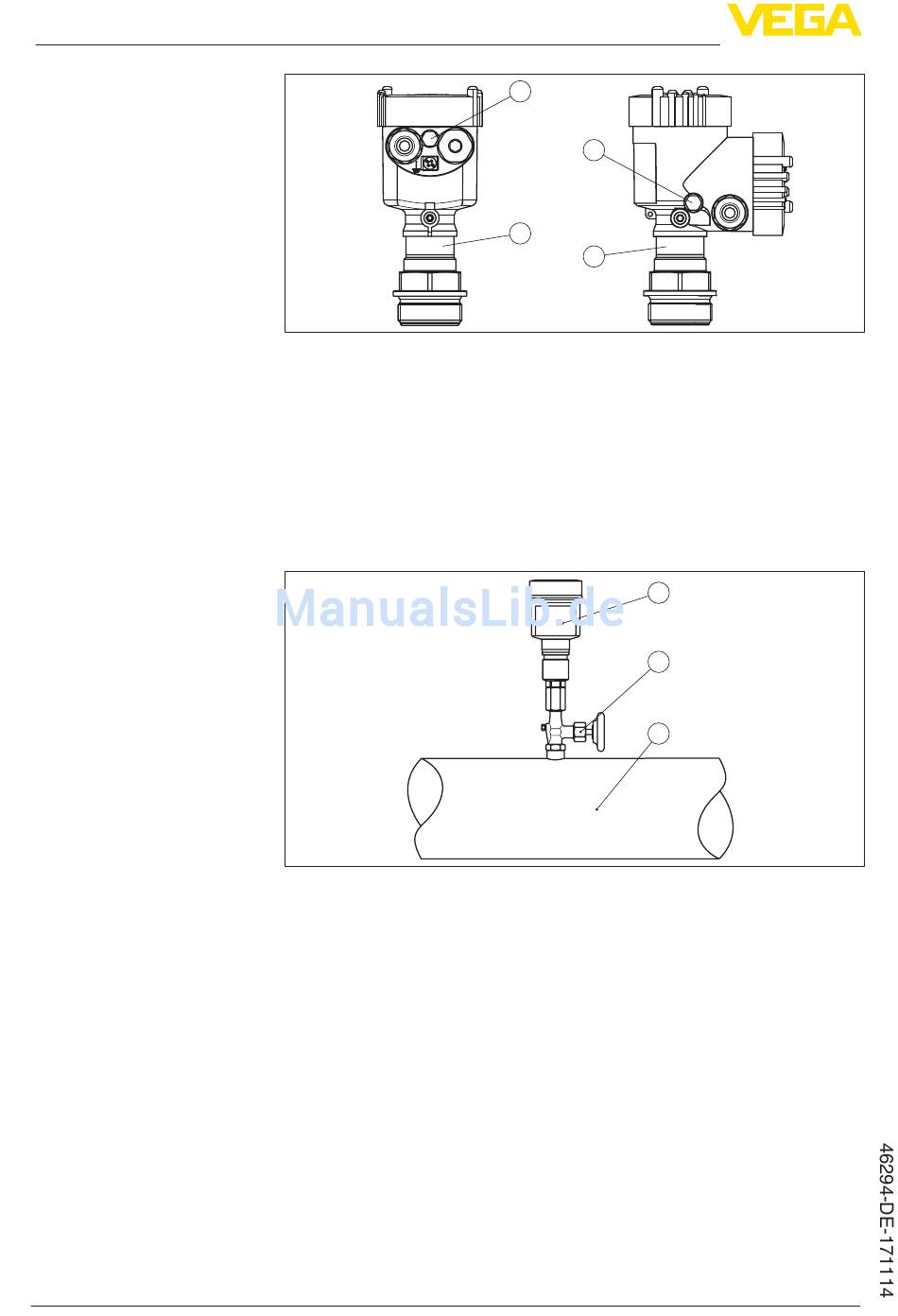

Abb. 14: Position des Filterelementes - gasdichte Durchführung
1 Filterelement
2
Gasdichte Durchführung
4.3
Prozessdruckmessung
Beachten Sie folgenden Hinweis zur Messanordnung:
•
Gerät oberhalb der Messstelle montieren
Mögliches Kondensat kann somit in die Prozessleitung abfließen.
Abb. 15: Messanordnung bei Prozessdruckmessung von Gasen in Rohrleitun-
gen
1
VEGABAR 82
2
Absperrventil
3
Rohrleitung
Beachten Sie folgende Hinweise zur Messanordnung:
•
Über ein Wassersackrohr anschließen
•
Wassersackrohr nicht isolieren
•
Wassersackrohr vor Inbetriebnahme mit Wasser füllen
1
1
2
2
