Frontbündiger Einbau mit
Doppeldichtung
Einbau in Hygienean-
schluss
VEGABAR 82 • Modbus- und Levelmaster-Protokoll

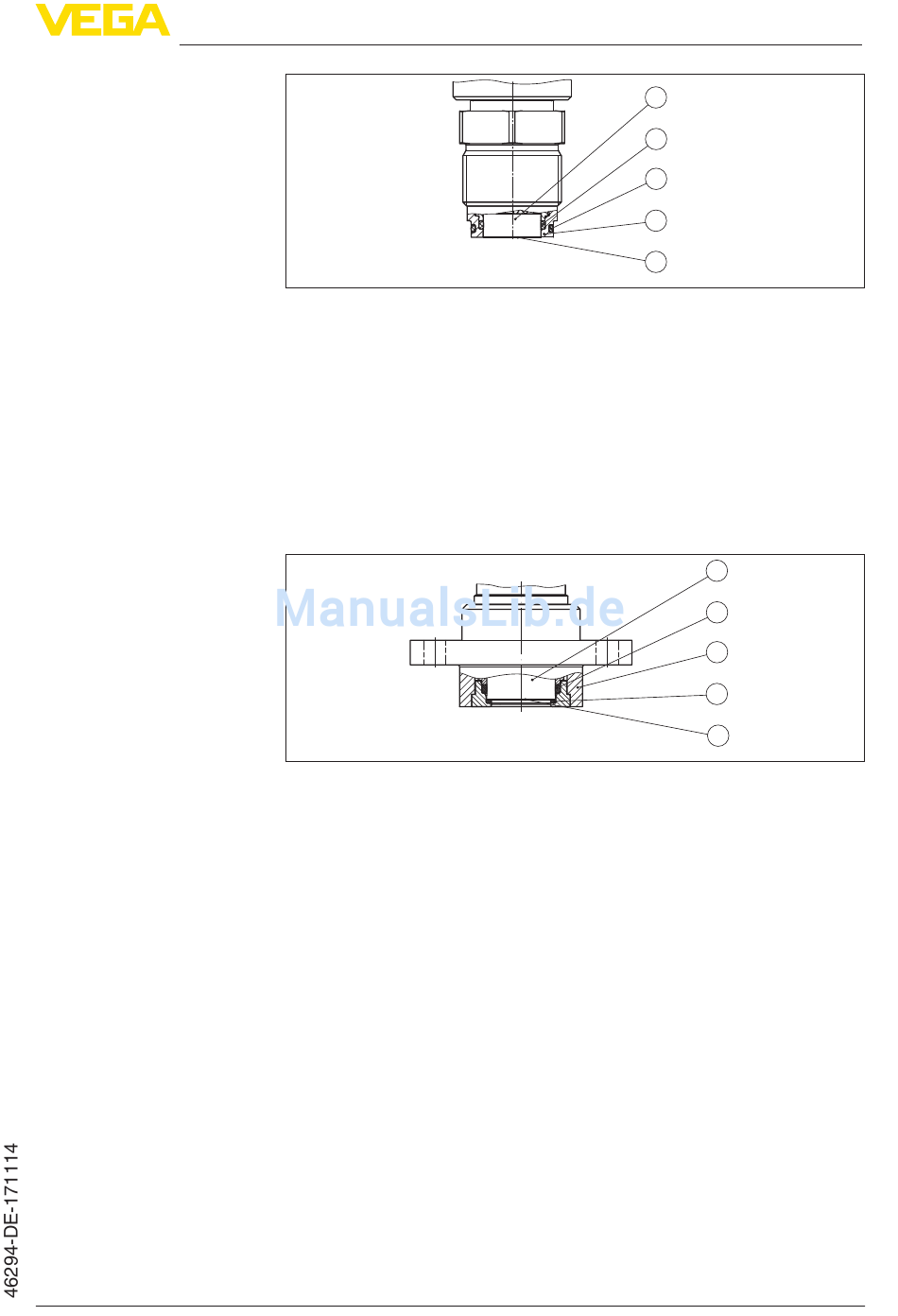

Abb. 7: Frontbündiger Einbau der Messzelle (Beispiel: M30 x 1,5)
1 Messzelle
2 Dichtung für Messzelle
3 Dichtung für Prozessanschluss
4 Prozessanschluss
5 Membran
Der frontbündige Einbau ist besonders geeignet für Anwendungen
mit viskosen Medien. Die zusätzliche, vorn liegende Dichtung schützt
die Glasnaht der Messzelle vor chemischem Angriff und die Messzel-
lenelektronik vor Diffusion aggressiver Gase aus dem Prozess.
Abb. 8: Frontbündiger Einbau der Messzelle mit Doppeldichtung (Beispiel:
Flanschanschluss mit Tubus)
1 Messzelle
2 Dichtung für Messzelle
3 Prozessanschluss
4 Zusätzliche, vorn liegende Dichtung für Messzelle
5 Membran
Der frontbündige, hygienische Einbau der Messzelle ist besonders
geeignet für Lebensmittelanwendungen. Die Dichtungen sind spaltfrei
eingebaut. Die Formdichtung für die Messzelle schützt gleichzeitig die
Glasnaht.
3 Produktbeschreibung
