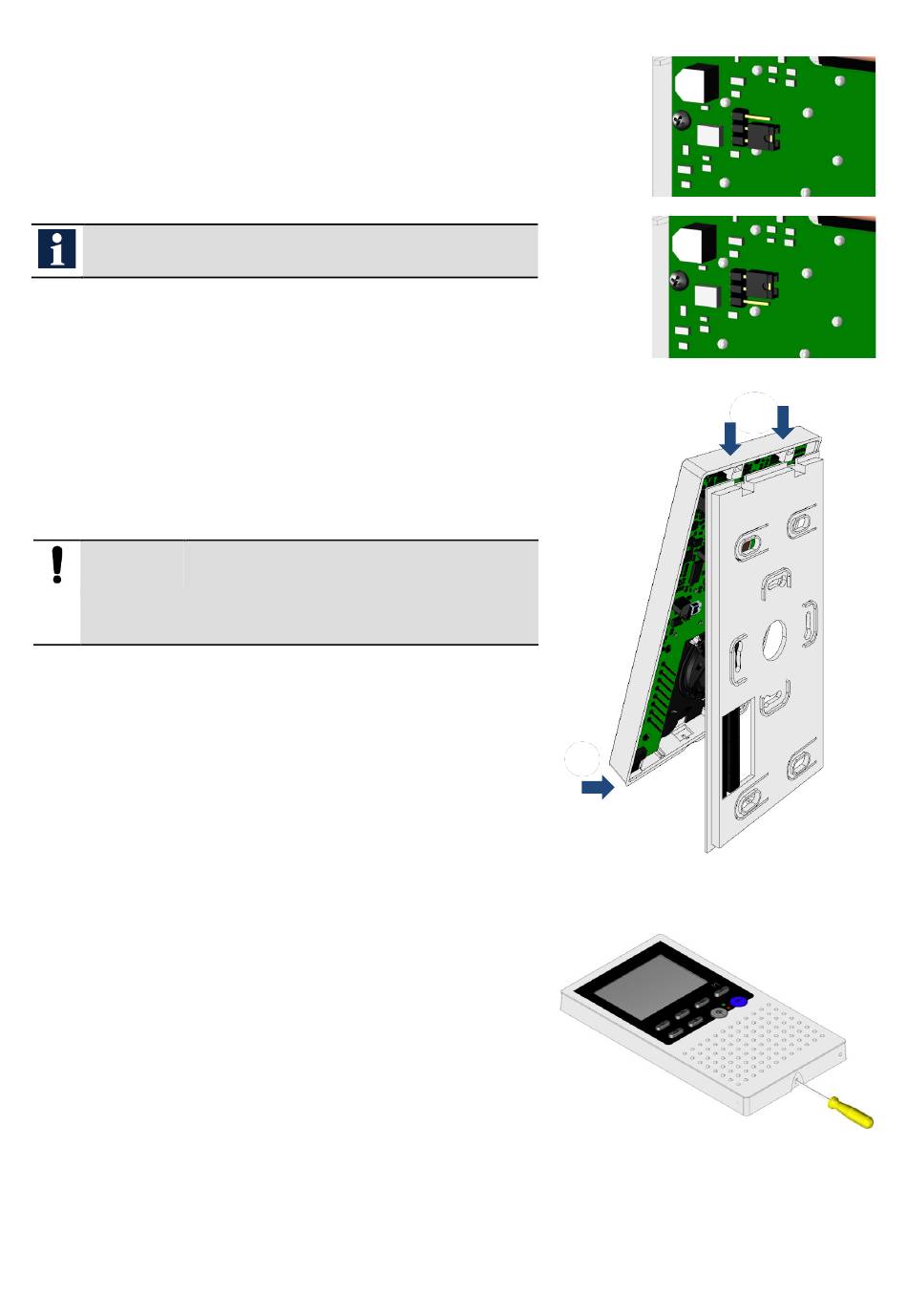

Innenstation als Endgerät einrichten
Die Innenstation befindet sich am Ende eines Stranges oder
ist einziges Gerät am Strang:
► Stecken Sie die Steckbrücke J1 auf die beiden unteren
Kontakte. Damit ist der Abschlusswiderstand gesteckt (Abb.
5).
Im Lieferzustand ist der Abschlusswiderstand nicht
gesteckt (Abb. 5).
Oberschale aufrasten
► Setzen Sie die Oberschale auf die beiden Rastnasen an
der Unterschale auf (1).
► Rasten Sie die Oberschale unten mit leichtem Druck ein
(2).
Beschädigung der Adern durch Ein-
ACHTUNG!
klemmen.
Achten Sie darauf, die Adern so zu verlegen, dass Sie
diese beim Aufrasten der Oberschale nicht einklemmen.
Innenstation öffnen
An der Unterseite des Gerätes befindet sich eine rechteckige
Entriegelungsöffnung.
► Führen Sie einen Schraubendreher mit leichtem Druck in
diese Öffnung ein (Abb. 7).
Die Oberschale lässt sich an der Unterseite abziehen.
► Heben Sie die Oberschale von den beiden oberen Rastna-
sen ab.
11
Abb. 5: Abschlusswiderstand stecken
Abb. 6: Lieferzustand Abschlusswiderstand
2
Abb. 7: Oberschale aufrasten
Abb. 8: Öffnen der Innenstation
1
