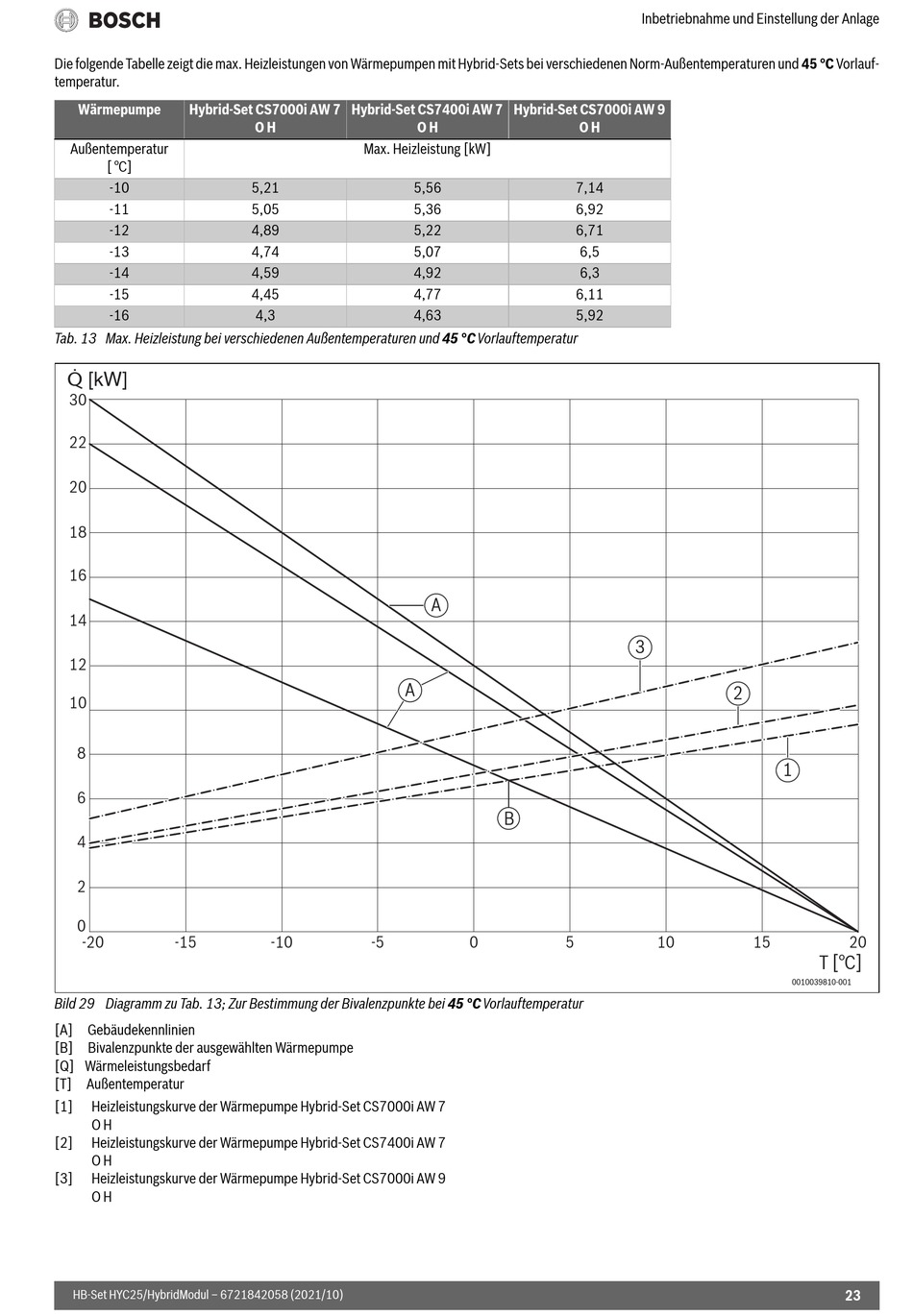

Die folgende Tabelle zeigt die max. Heizleistungen von Wärmepumpen mit Hybrid-Sets bei verschiedenen Norm-Außentemperaturen und 45 °C Vorlauf-
temperatur.
Wärmepumpe Hybrid-Set CS7000i AW 7
Außentemperatur
[ °C]
-10
-11
-12
-13
-14
-15
-16
Tab. 13 Max. Heizleistung bei verschiedenen Außentemperaturen und 45 °C Vorlauftemperatur
Q [kW]
30
22
20
18
16
14
12
10
8
6
4
2
0
-20 -15
Bild 29 Diagramm zu Tab. 13; Zur Bestimmung der Bivalenzpunkte bei 45 °C Vorlauftemperatur
[A] Gebäudekennlinien
[B] Bivalenzpunkte der ausgewählten Wärmepumpe
[Q] Wärmeleistungsbedarf
[T] Außentemperatur
[1] Heizleistungskurve der Wärmepumpe Hybrid-Set CS7000i AW 7
O H
[2] Heizleistungskurve der Wärmepumpe Hybrid-Set CS7400i AW 7
O H
[3] Heizleistungskurve der Wärmepumpe Hybrid-Set CS7000i AW 9
O H
HB-Set HYC25/HybridModul – 6721842058 (2021/10)
Hybrid-Set CS7400i AW 7
O H O H
Max. Heizleistung [kW]
5,21 5,56
5,05 5,36
4,89 5,22
4,74 5,07
4,59 4,92
4,45 4,77
4,3 4,63
A
-10 -5
Hybrid-Set CS7000i AW 9
O H
7,14
6,92
6,71
6,5
6,3
6,11
5,92
A
B
0 5
Inbetriebnahme und Einstellung der Anlage
3
2
1
10 15
0010039810-001
20
T [°C]
