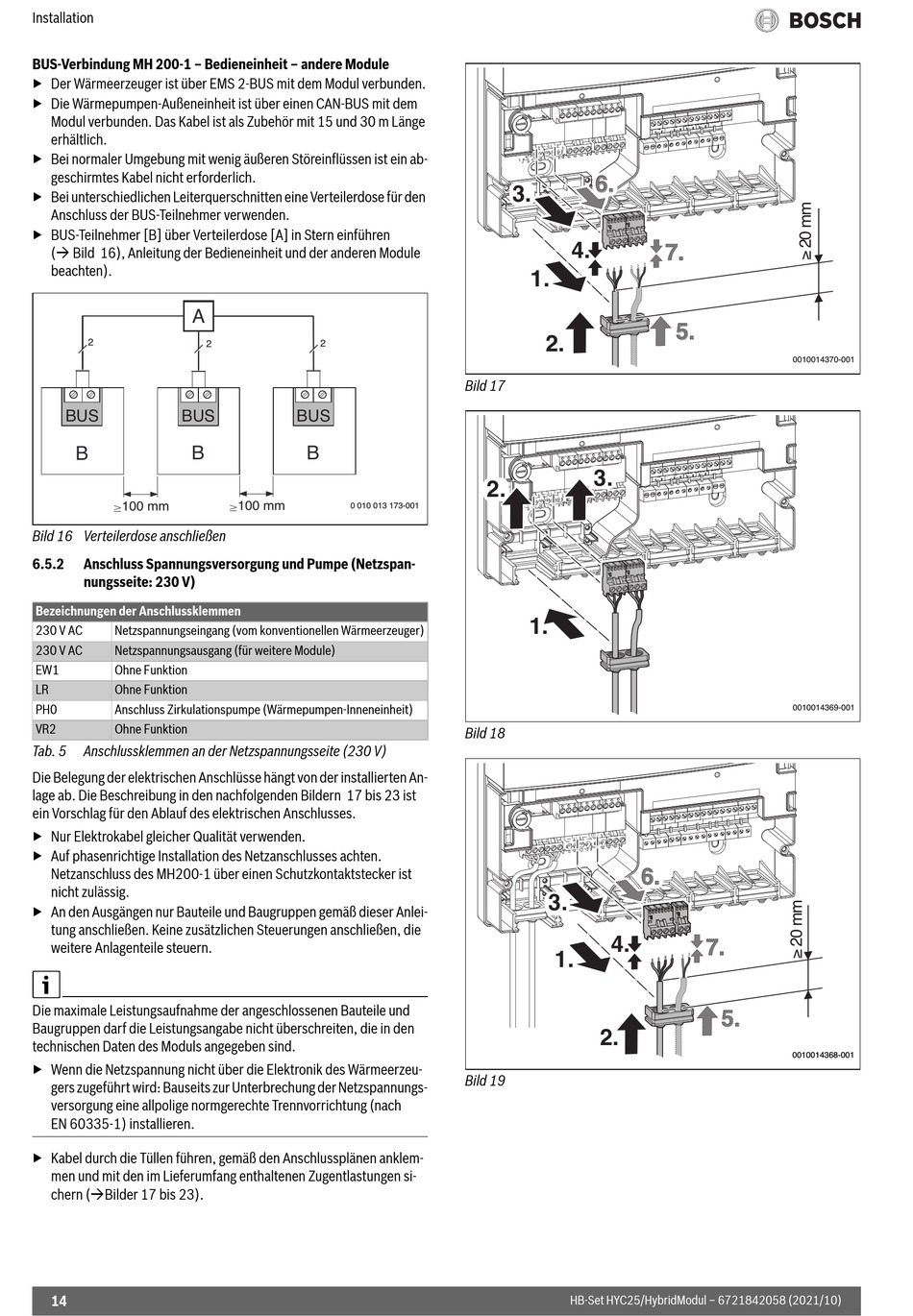

Installation
BUS-Verbindung MH 200-1 – Bedieneinheit – andere Module
▶ Der Wärmeerzeuger ist über EMS 2-BUS mit dem Modul verbunden.
▶ Die Wärmepumpen-Außeneinheit ist über einen CAN-BUS mit dem
Modul verbunden. Das Kabel ist als Zubehör mit 15 und 30 m Länge
erhältlich.
▶ Bei normaler Umgebung mit wenig äußeren Störeinflüssen ist ein ab-
geschirmtes Kabel nicht erforderlich.
▶ Bei unterschiedlichen Leiterquerschnitten eine Verteilerdose für den
Anschluss der BUS-Teilnehmer verwenden.
▶ BUS-Teilnehmer [B] über Verteilerdose [A] in Stern einführen
( Bild 16), Anleitung der Bedieneinheit und der anderen Module
beachten).
A
2
BUS BUS
B B
100 mm
Bild 16 Verteilerdose anschließen
6.5.2 Anschluss Spannungsversorgung und Pumpe (Netzspan-
nungsseite: 230 V)
Bezeichnungen der Anschlussklemmen
230 V AC Netzspannungseingang (vom konventionellen Wärmeerzeuger)
230 V AC Netzspannungsausgang (für weitere Module)
EW1 Ohne Funktion
LR Ohne Funktion
PH0 Anschluss Zirkulationspumpe (Wärmepumpen-Inneneinheit)
VR2 Ohne Funktion
Tab. 5 Anschlussklemmen an der Netzspannungsseite (230 V)
Die Belegung der elektrischen Anschlüsse hängt von der installierten An-
lage ab. Die Beschreibung in den nachfolgenden Bildern 17 bis 23 ist
ein Vorschlag für den Ablauf des elektrischen Anschlusses.
▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses achten.
Netzanschluss des MH200-1 über einen Schutzkontaktstecker ist
nicht zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
Die maximale Leistungsaufnahme der angeschlossenen Bauteile und
Baugruppen darf die Leistungsangabe nicht überschreiten, die in den
technischen Daten des Moduls angegeben sind.
▶ Wenn die Netzspannung nicht über die Elektronik des Wärmeerzeu-
gers zugeführt wird: Bauseits zur Unterbrechung der Netzspannungs-
versorgung eine allpolige normgerechte Trennvorrichtung (nach
EN 60335-1) installieren.
▶ Kabel durch die Tüllen führen, gemäß den Anschlussplänen anklem-
men und mit den im Lieferumfang enthaltenen Zugentlastungen si-
chern (Bilder 17 bis 23).
14
2
2
BUS
B
100 mm
6. 6.
3.
4.
1.
2.
Bild 17
3.
2.
1.
Bild 18
3.
4.
1.
2.
Bild 19
HB-Set HYC25/HybridModul – 6721842058 (2021/10)
7. 7.
5. 5.
0010014370-001
0010014369-001
6. 6.
7. 7.
5. 5.
0010014368-001
