Inbetriebnahme und Einstellung der Anlage

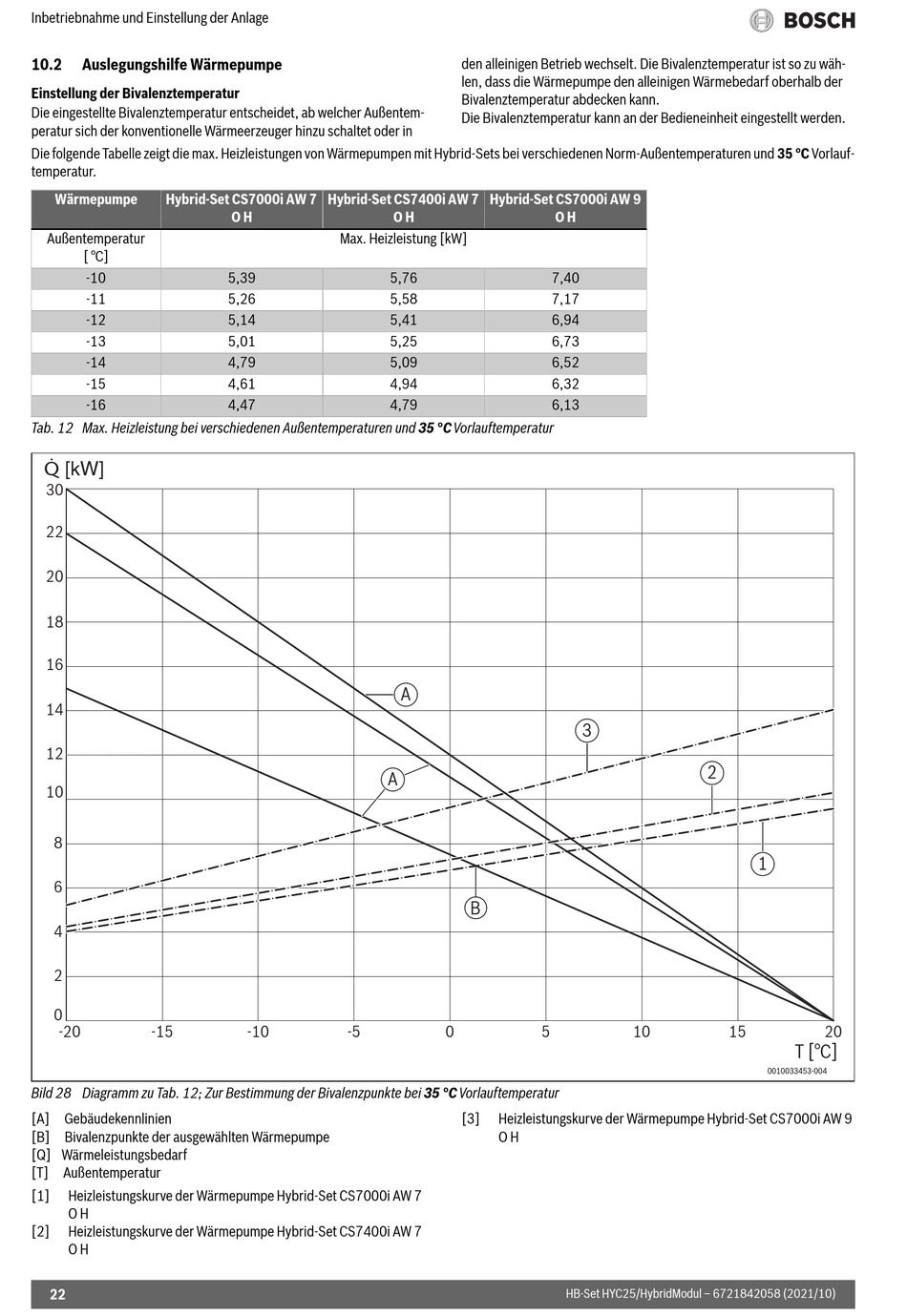

10.2 Auslegungshilfe Wärmepumpe
Einstellung der Bivalenztemperatur
Die eingestellte Bivalenztemperatur entscheidet, ab welcher Außentem-
peratur sich der konventionelle Wärmeerzeuger hinzu schaltet oder in
Die folgende Tabelle zeigt die max. Heizleistungen von Wärmepumpen mit Hybrid-Sets bei verschiedenen Norm-Außentemperaturen und 35 °C Vorlauf-
temperatur.
Wärmepumpe Hybrid-Set CS7000i AW 7
Außentemperatur
[ °C]
-10
-11
-12
-13
-14
-15
-16
Tab. 12 Max. Heizleistung bei verschiedenen Außentemperaturen und 35 °C Vorlauftemperatur
Q [kW]
30
22
20
18
16
14
12
10
8
6
4
2
0
-20 -15
Bild 28 Diagramm zu Tab. 12; Zur Bestimmung der Bivalenzpunkte bei 35 °C Vorlauftemperatur
[A] Gebäudekennlinien
[B] Bivalenzpunkte der ausgewählten Wärmepumpe
[Q] Wärmeleistungsbedarf
[T] Außentemperatur
[1] Heizleistungskurve der Wärmepumpe Hybrid-Set CS7000i AW 7
O H
[2] Heizleistungskurve der Wärmepumpe Hybrid-Set CS7400i AW 7
O H
22
Hybrid-Set CS7400i AW 7
O H O H
Max. Heizleistung [kW]
5,39 5,76
5,26 5,58
5,14 5,41
5,01 5,25
4,79 5,09
4,61 4,94
4,47 4,79
A
-10 -5
den alleinigen Betrieb wechselt. Die Bivalenztemperatur ist so zu wäh-
len, dass die Wärmepumpe den alleinigen Wärmebedarf oberhalb der
Bivalenztemperatur abdecken kann.
Die Bivalenztemperatur kann an der Bedieneinheit eingestellt werden.
Hybrid-Set CS7000i AW 9
O H
7,40
7,17
6,94
6,73
6,52
6,32
6,13
A
B
0 5
[3] Heizleistungskurve der Wärmepumpe Hybrid-Set CS7000i AW 9
O H
HB-Set HYC25/HybridModul – 6721842058 (2021/10)
3
2
10 15
1
20
T [°C]
