Protector AS-6020.3 Betriebsanleitung Seite 19

RÉCEpTEUR
Récepteur pour l'installation
(1) Bouton Test / Code
(4 ) LED de tension
Emetteur pour fenêtre
(2) Transmetteur (fenêtre)
(3) Aimant pour l'émetteur de
la fenêtre (3a,b,c)
(U) pièces de calage

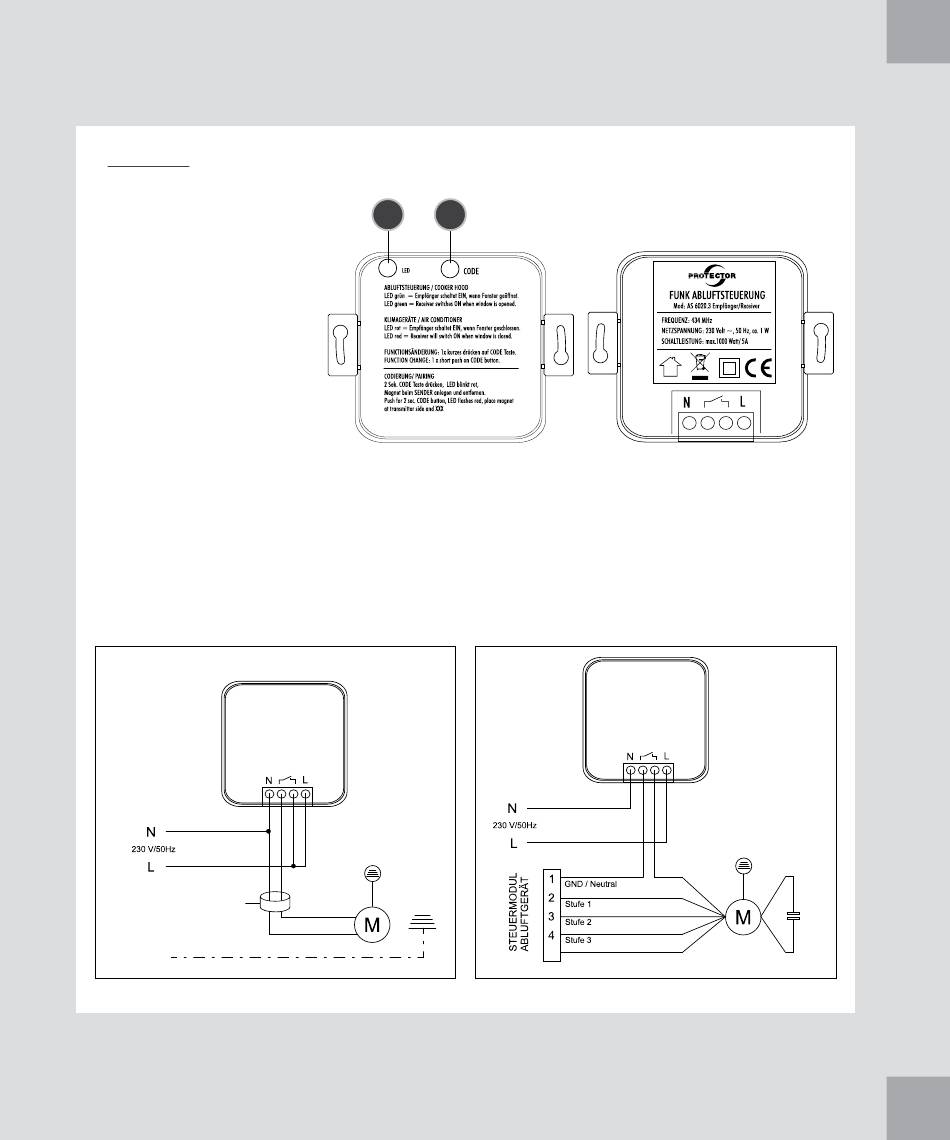

Exemple de raccordement 1
Conduite d'alimentation
du ventilateur
1 4
Exemple de raccordement 2
