- Seite 1 AS-7000 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS MODE D’EMPLOI GEBRUIKSAANWIJZING...
-
Seite 2: Funk-Abluftsteuerung As-7000

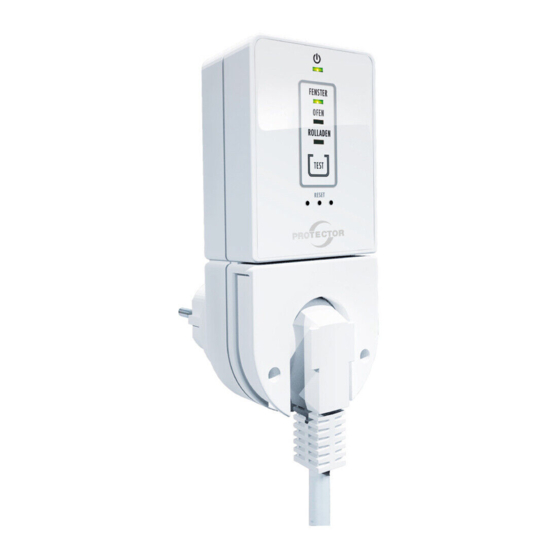

FUNK-ABLUFTSTEUERUNG AS-7000 ZENTRALE (1) Zentrale (Empfänger) (2) Netz-LED (3) Fenster-Sender LED (4) Ofen-Sender LED (5) Rollladen-Sender LED (6) Test-Taste (7) Reset-Taste (Büroklammer) (8) Fein-Sicherung 8A flink (S) Umstecksicherung... - Seite 3 FENSTER-SENDER (9) Fenster-Sender (10) Status-LED Fenster-Sender (11) Lern-Taste Fenster-Sender (12) Auswahl Jumper “UND/ODER” (13) Batterie CR2477 (14) Magnet (U) Unterlegteile Gehäusedeckel Magnet Schrauben Gehäuseboden Gehäuse öffnen durch seitliches Hebeln mit Schraubendreher Unterlegteile (optional) Batterie CR 2477 Sender Magnet Fensterflügel Unterlegscheiben Fensterrahmen...
- Seite 4 THERMO-SENDER Abstand zum (15) Thermo-Sender Kaminofen mind. 50 cm! (16) Status-LED Thermo-Sender (17) Lern-Taste Thermo-Sender (18) Anschluss Thermo-Sender (19) Batteriefach 2 x AA T = Temperatursensor B = Befestigungswinkel (a) Bohrung für Schrauben Abgasrohr (b) Bohrung für Temperatursensor (Abb. 3)
- Seite 5 ROLLLADEN-SENDER (20) Rollladen-Sender (21) Status-LED Rollladen-Sender (22) Lern-Taste Rollladen-Sender (23) Auswahl Jumper “UND/ODER” (24) Batterie CR2477 (25) Magnet (26) Rollladen-Sensor (U) Unterlegteile Positionierung Rollladen-Sender (Seitenansicht) Rollladen Magnet Sender Gehäuse öffnen durch seitliches Hebeln mit Schraubendreher Rollladen Batterie CR 2477 Magnet (Abb.
- Seite 6 FUNK-ABLUFTSTEUERUNG AS-7000 Wir danken Ihnen für den Kauf der PROTECTOR Mit Hilfe der Abluftsteuerungen AS-7020/30/40 wird Funk-Abluftsteuerung der AS-7000er Serie. sichergestellt, dass ein Abluftsystem nur dann betrieben werden kann, wenn über ein Zuluftsystem, z. B. ein Die Bedienungsanleitung ist Bestandteil dieses Gerätes.
-
Seite 7: Montage
MONTAGE Montageanleitung Fenster-Sender AS-F20 und Magnet (siehe Abb. 9 und 14) Empfohlen wird die Montage durch den Installateur und Heizungsbauer oder Elektroinstallateur. Die fachgerechte Zur Montage des Fenster-Senders und des Magneten Montage gewährleistet den sicheren dauerhaften an dem oberen Fensterrahmen sowie Fensterflügel, Betrieb der Abluftsteuerung. - Seite 8 Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters (Tabelle 1) Fensterfläche i n m 14000 15000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 Maximal Zulässige Abluftleistung in m 5 cm 6 cm 7 cm 8 cm 1005 9 cm 1096...
-
Seite 9: Montage Für Kipp-Stellung
Montage Fenster-Sender Mindestöffnung. Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der Tabelle für AS-F20 (Abb. 9) Kipp- Schwenkstellung ersichtlich. HINWEIS Ermitteln Sie die Abluftleistung Ihres Abluftgerätes in Fenster-Sender und Magnet zur ersten Inbetrieb- /h. Sie finden die Abluftleistung auf dem Typenschild nahme mit doppelseitigem Klebeband am Fenster oder in der Betriebsanleitung Ihres Abluftgerätes (z. - Seite 10 ACHTUNG! Gehäuseunterteil des Fenster-Senders an der vorgesehenen Stelle mit dem beigelegten doppel- Der Abstand zwischen Fenster-Sender und dem Magneten darf 7 mm nicht überschreiten! seitigen Klebepad montieren! Alternativ befindet sich ein vorbereitetes Loch im Öffnen Sie das Fenster wieder. Die grüne LED (OFFEN) Gehäuseunterteil, durch welches der Fenster-Sender sollte kurz aufleuchten, wenn der Sensor korrekt am Fensterrahmen festgeschraubt werden kann.
- Seite 11 Montage Rollladen-Sender als 6 mm ist! Zum Anpassen hierzu die beigefügten Unterlegteile (U) verwenden. Der Rollladen-Sender und der Magnet müssen wie in Abbildung 4 angebracht werden. Der Rollladen-Sender • Wir empfehlen, bis zur endgültigen Befestigung den muss im Bereich der geöffneten Rolllade auf der Kontakt und den Magnet mit doppelseitigem Klebeband Innenseite des Fensters angebracht werden.
- Seite 12 Gehäuseoberteil auf das Gehäuseunterteil aufdrücken. Schließen Sie jetzt die Rolllade. Die rote LED (GESCHLOSSEN) leuchtet kurz auf. Montage Magnet Den Magneten gemäß Abbildung 4 befestigen. Öffnen Nachdem alle Funktionen erfolgreich getestet wurden, und schließen Sie die Rolllade nach der Montage müssen Sender, Sensor und Magnet am Fenster/ einmal.
-
Seite 13: Funktionsprüfung Des Rollladen-Senders
Funktionsprüfung des Rollladen-Senders Stecken Sie den Thermosensor in das dafür gebohrte Loch im Abgasrohr und führen Sie diesen bis zu • Die Rolllade langsam in die Offenstellung bringen, LED Anschlag rein. GRÜN am Rollladen-Sender (OFFEN) leuchtet noch vor der Offenstellung kurz auf. Verschieben Sie den Befestigungsbügel auf dem Thermosensor bis er auf dem Abgasrohr aufliegt und •... -
Seite 14: Werkseinstellungen
Kurzanleitung Schraube Rot/ Red, die schwarz markierte Leitung an die Schraube Schwarz/ Black. Werkseinstellungen: 10. Auf der Rückseite des Ofen-Senders befindet sich eine Reset-Button drücken und halten Wandhalterung. Diese kann nach unten geschoben und nach ca. 1 Sek. ertönt 1x Beep und 4 grüne aus dem Ofen-Sender entnommen werden. -
Seite 15: Werkseinstellungen Der Zentrale
Ofen aus Ofen LED grün dieses durch dauerhaftes Leuchten der POWER-LED. An Rollladen geschlossen Rollladen LED rot den zugehörigen Sensor-LED`s sollte keines aufleuchten. Rollladen offen Rollladen LED grün Codierung Relais schalten nur wenn: Zum Einlernen der jeweiligen Sensoren werden die Nur mit Fensterkontakt: Schritte wie folgt benötigt: Fenster offen... -
Seite 16: Funktionsprüfung Der Anlage
Funktionsprüfung der Anlage oder ein darauffolgender Ofensensor erzeugt einen ERROR (dreimal kurz dreimal lang dreimal kurz) und (Beispiel AS-7020/30/40 und AS-F20 Fenster-Sender) retourniert die Zentrale in einen Factory Reset. Wenn dies geschehen ist, kann ein weiterer Sensor • Abluftgerät einschalten und Fenster öffnen. Am Sender eingelernt oder gewartet werden, bis die Set-Routine blinkt die grüne Leuchtdiode kurz auf und am ca. - Seite 17 Status und Fehlermeldungen Varianten AS-7020 / AS-7030 / AS-7040 Status Ofen-Sender Fenster-Sender Zentrale (Akustisch) Zentrale (LED) Zentrale (Relais) Rollladen-Sender AS-7020 1x langsam GN blinken – LED Fenster stetig GN Stromkreis Fenster Nicht vorhanden Nicht vorhanden geschlossen offen Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken 1x Beep...
- Seite 18 Status Ofen-Sender Fenster-Sender Rollladen-Sender Zentrale (Akustisch) Zentrale (LED) Zentrale (Relais) 1x langsam GN blinken – – LED Ofen stetig GN Stromkreis Ofen aus geschlossen Nicht vorhanden Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall) 1x langsam RT blinken – 1x Beep LED Ofen stetig RT Stromkreis...
- Seite 19 Status Ofen-Sender Fenster-Sender Rollladen-Sender Zentrale (Akustisch) Zentrale (LED) Zentrale (Relais) 1x langsam GN blinken – – LED Ofen stetig GN Stromkreis – Ofen aus geschlossen Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall) 1x langsam RT blinken – 1x Beep LED Ofen stetig RT Stromkreis –...
-
Seite 20: Haftungsbeschränkung
Hinweise dieser Garantie werden auf die Reparatur oder den Unter Einwirkung von starken elektrischen, mag- Wiedereinbau irgendeines Teils des Gerätes begrenzt netischen oder hochfrequenten Feldern (Entladungen, und gelten nur unter der Bedingung, dass keine Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) unbefugten Veränderungen oder versuchte Repara- kann es zu Funktionsbeeinträchtigungen der Geräte turen vorgenommen wurden. -
Seite 21: Sicherheitshinweise
Keine eigenen Reparaturversuche durchführen! Zerlegen Sie das Produkt nicht! Es besteht die Ge- Diese Bedienungsanleitung ist eine Publikation der fahr eines lebensgefährlichen elektrischen Schlages! Protector GmbH Lassen Sie das Verpackungsmaterial nicht achtlos An den Kolonaten 37 liegen, Plastikfolien/-tüten, Styroporteile, etc., D-26160 Bad Zwischenahn könnten für Kinder zu einem gefährlichen... - Seite 84 NOTES...
- Seite 86 NOTES...
- Seite 88 “Hiermit erklärt Protector GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet.” Konformitätserklärung kann unter folgender Adresse gefunden werden: http://www.protector24.de/download/ce/AS-7000ce.pdf Protector GmbH · An den Kolonaten 37 · 26160 Bad Zwischenahn · Germany...
