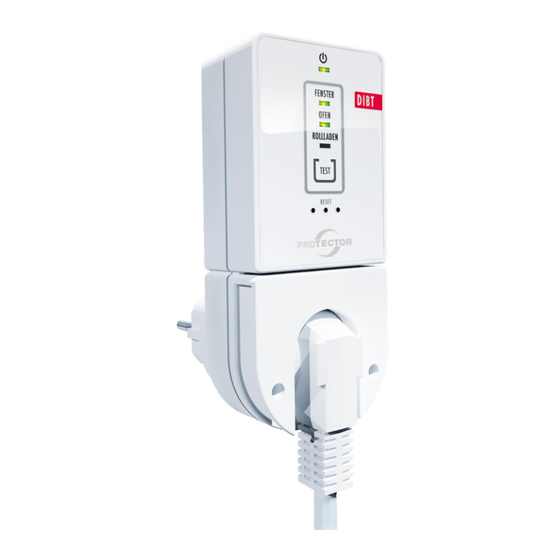

Protector AS-7040 Kurzanleitung

Vorschau ausblenden Andere Handbücher für AS-7040:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
KURZANLEITUNG
FUNK-ABLUFTSTEUERUNG
AS-7040

Werbung

loading

Verwandte Anleitungen für Protector AS-7040

Inhaltszusammenfassung für Protector AS-7040

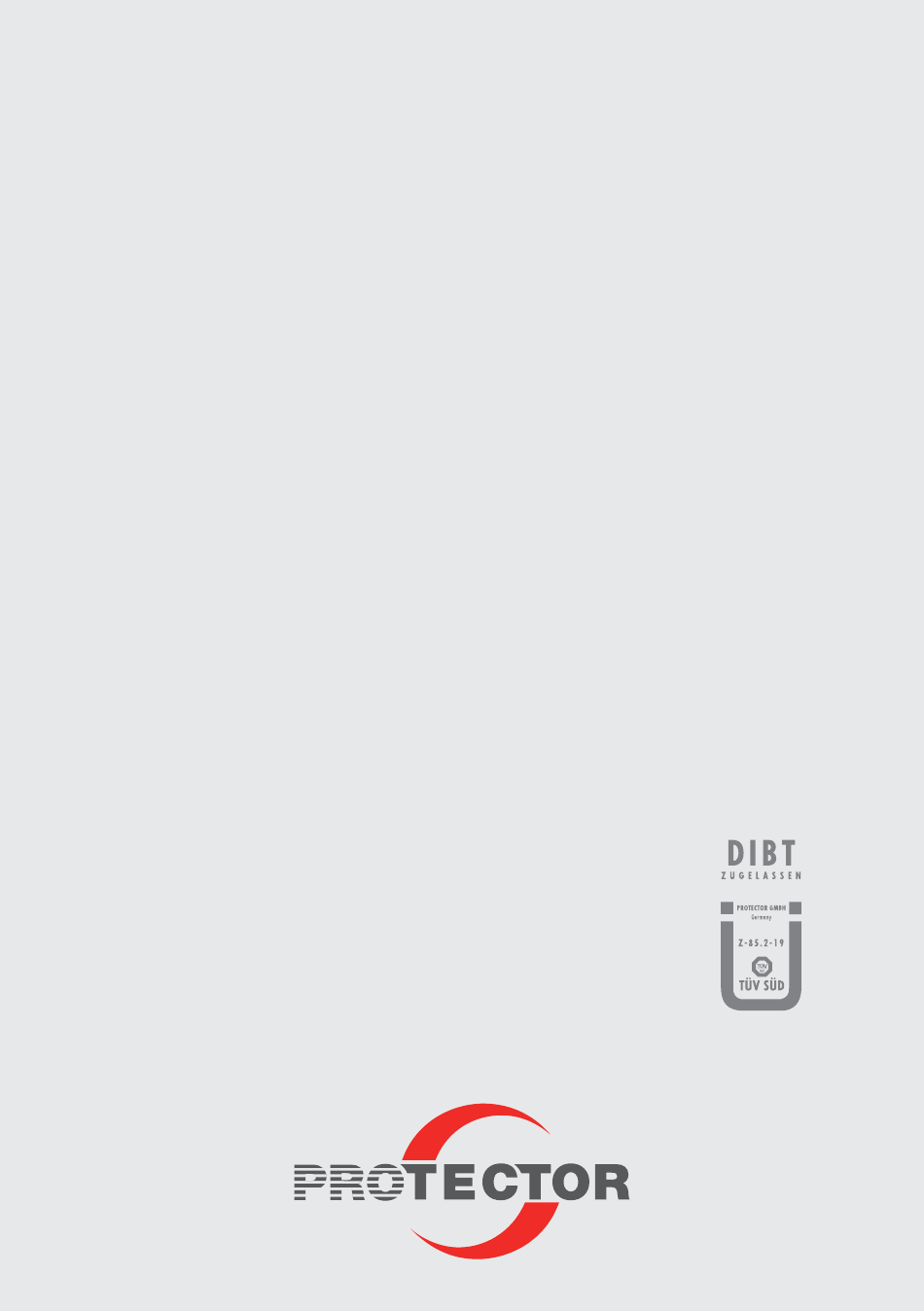

  • Seite 1 KURZANLEITUNG FUNK-ABLUFTSTEUERUNG AS-7040...

  • Seite 2: Vorbereitung

    Kurzanleitung Sender anlernen RESET DER ABLUFTSTEUERUNG AS-7040 Reset-Taste (7) an der Zentrale z.B. mit einer aufgebogenen Büroklammer drücken und halten, WICHTIG! bis nur noch die Netz-LED (2) grün leuchtet (min. 13 Sekunden), Reset-Taste loslassen. Die Zentrale Bitte lesen Sie vor der Inbetriebnahme diese ist auf Werkseinstellung zurückgesetzt.
  • Seite 3 MÖGLICHE BETRIEBSZUSTÄNDE DER HINWEIS! ZENTRALE Leuchtet die Fenster-LED (3) an der Zentrale dauerhaft grün (bei gleichzeitigem gelben Blinken) wiederholen Sie A.) Netz-LED (2) der Zentrale leuchtet rot, alle anderen den Reset- und Anlernvorgang und achten LEDs blinken ebenfalls rot => Umstecksicherung Sie darauf, während des Lernvorganges nur einmal die nicht erkannt.
  • Seite 4 ZENTRALE (1) Zentrale (Empfänger) (FÜR STECKDOSE) (2) Netz-LED (3) Fenster-Sender LED (4) Ofen-Sender LED (5) Rollladen-Sender LED (6) Test-Taste (7) Reset-Taste (S) Umstecksicherung (8) Fenster-Sender FENSTER-SENDER (9) Status-LEDFenster-Sender (10) CODE-Taste Fenster-Sender (11) Auswahl Jumper “UND/ODER” (12) Batterie CR2477 (13) Magnet (14) Platine (U) Unterlegteile Gehäuse öffnen...
  • Seite 5 THERMO-SENDER (15) Thermo-Sender (16) Status-LED Thermo-Sender (17) CODE-Taste Thermo-Sender (18) Anschluss Thermo-Sender (19) Batteriefach 2 x Mignon (Typ: AA) T = Temperaturfühler B = Befestigungswinkel Abgasrohr...
  • Seite 6 ROLLLADEN-SENDER (20) Rollladen-Sender (21) Status-LED Rollladen-Sender (22) CODE-Taste Rollladen-Sender (23) Batterie CR2477 (24) Magnet (25) Rollladen-Sensor Unterlegteile Anschluss der Sensors an den Sender: Gehäuse öffnen A= Braune Ader durch seitliches B= Grüne Ader Hebeln mit Schraubendreher C= Weiße Ader D= A (intern verbunden, keine Brücke nötig!) Batterie einlegen „+ Pol“...
  • Seite 8 Hiermit erklärt die Protector GmbH, dass dieses Gerät den folgenden Richtlinien entspricht: RoHS 2011/65/EU, LVD 2014/35/EU, EMC 2014/30/EU, RED 2014/53/EU Die KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse abgerufen werden: http://www.protector24.de/download/ce/AS-7000ce.pdf ProtectorGmbH · An den Kolonaten 37 · 26160 Bad Zwischenahn · Germany...
