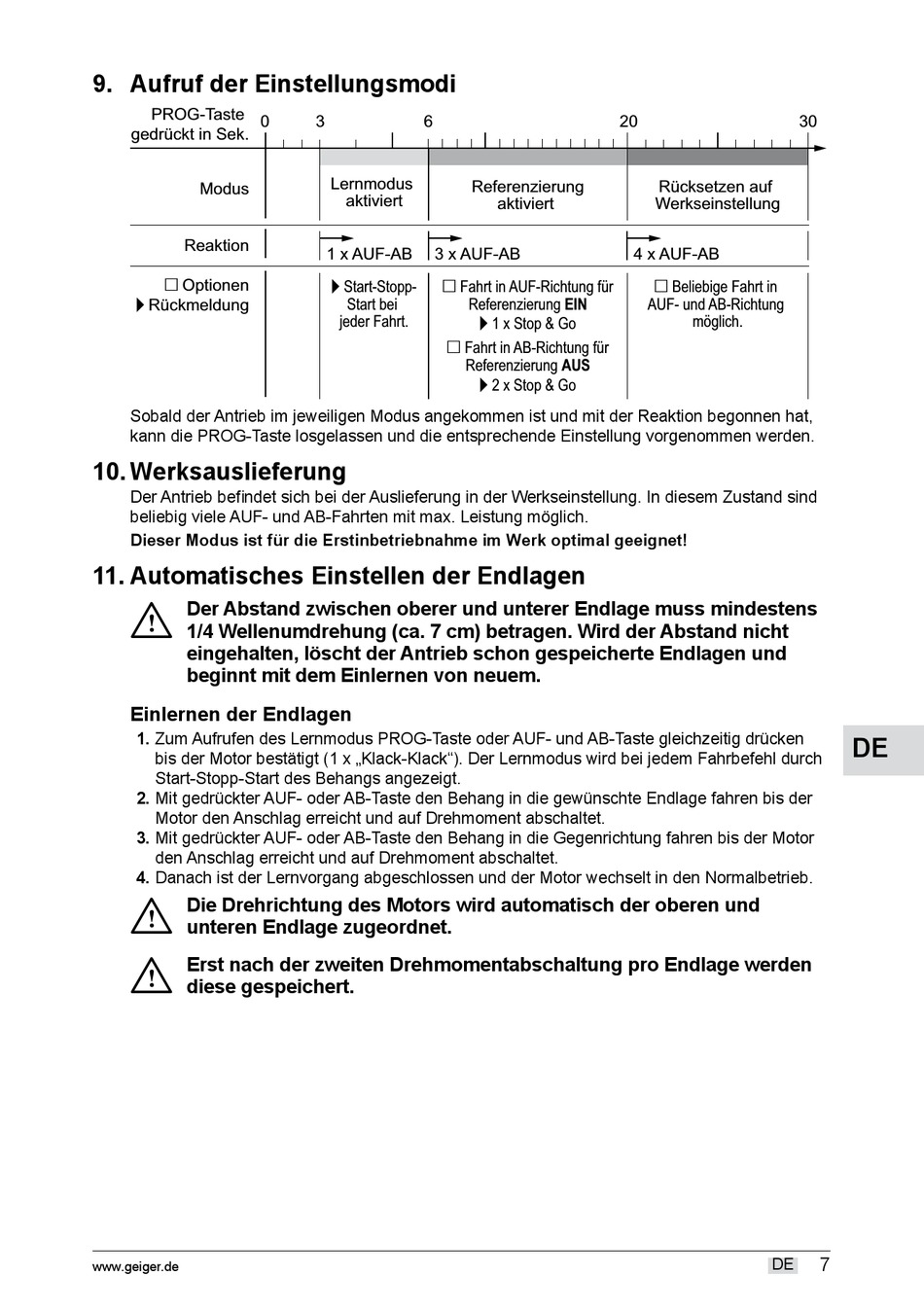

9. Aufruf der Einstellungsmodi

PROG-Taste
0
gedrückt in Sek.
Modus
Reaktion
Optionen
Rückmeldung
Sobald der Antrieb im jeweiligen Modus angekommen ist und mit der Reaktion begonnen hat,
kann die PROG-Taste losgelassen und die entsprechende Einstellung vorgenommen werden.

10. Werksauslieferung

Der Antrieb befindet sich bei der Auslieferung in der Werkseinstellung. In diesem Zustand sind
beliebig viele AUF- und AB-Fahrten mit max. Leistung möglich.
Dieser Modus ist für die Erstinbetriebnahme im Werk optimal geeignet!

11. Automatisches Einstellen der Endlagen

I
Der Abstand zwischen oberer und unterer Endlage muss mindestens
1/4 Wellenumdrehung (ca. 7 cm) betragen. Wird der Abstand nicht
eingehalten, löscht der Antrieb schon gespeicherte Endlagen und
beginnt mit dem Einlernen von neuem.

Einlernen der Endlagen

1. Zum Aufrufen des Lernmodus PROG-Taste oder AUF- und AB-Taste gleichzeitig drücken
bis der Motor bestätigt (1 x „Klack-Klack"). Der Lernmodus wird bei jedem Fahrbefehl durch
Start-Stopp-Start des Behangs angezeigt.
2. Mit gedrückter AUF- oder AB-Taste den Behang in die gewünschte Endlage fahren bis der
Motor den Anschlag erreicht und auf Drehmoment abschaltet.
3. Mit gedrückter AUF- oder AB-Taste den Behang in die Gegenrichtung fahren bis der Motor
den Anschlag erreicht und auf Drehmoment abschaltet.
4. Danach ist der Lernvorgang abgeschlossen und der Motor wechselt in den Normalbetrieb.
I
Die Drehrichtung des Motors wird automatisch der oberen und
unteren Endlage zugeordnet.
I
Erst nach der zweiten Drehmomentabschaltung pro Endlage werden
diese gespeichert.
www.geiger.de
3 6
Lernmodus
Referenzierung
aktiviert
1 x AUF-AB 3 x AUF-AB
Start-Stopp- Fahrt in AUF-Richtung für
Start bei Referenzierung EIN
jeder Fahrt.
Fahrt in AB-Richtung für
Referenzierung AUS
20
Rücksetzen auf
aktiviert Werkseinstellung
4 x AUF-AB
AUF- und AB-Richtung
1 x Stop & Go
2 x Stop & Go
30
Beliebige Fahrt in
möglich.
7
