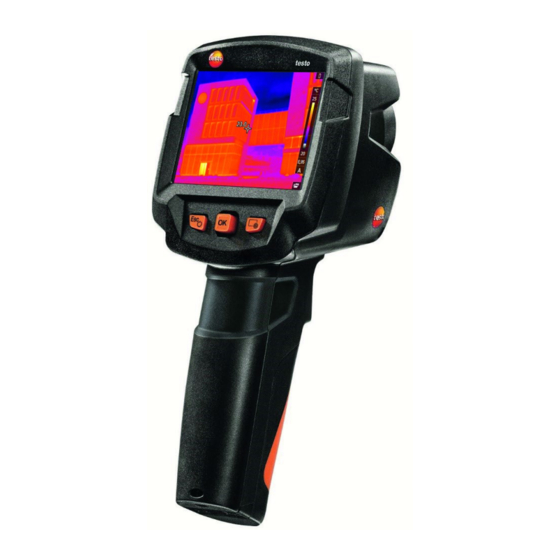

testo 871s - Wärmebildkamera
Bedienungsanleitung
Analysesoftware testo
IRSoft
Mit der Software testo IRSoft können
Sie Ihre Wärmebilder umfangreich
und detailliert analysieren und
professionelle Berichte erstellen. Die
Software können Sie kostenlos und
lizenzfrei unter folgendem Link
herunterladen:
www.testo.com/irsoft
testo Thermography App
Nutzen Sie die testo Thermography
App um Wärmebilder live auf
Smartphone/Tablet zu übertragen
und schnelle Analysen und einfache
Berichte direkt vor Ort zu erstellen.
Laden Sie sich die App kostenlos
für Android oder iOS im App Store
herunter:
testo Thermography
App
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 871s
Inhaltszusammenfassung für testo 871s
- Seite 1 871s - Wärmebildkamera Bedienungsanleitung Analysesoftware testo testo Thermography App IRSoft Mit der Software testo IRSoft können Nutzen Sie die testo Thermography Sie Ihre Wärmebilder umfangreich App um Wärmebilder live auf und detailliert analysieren und Smartphone/Tablet zu übertragen professionelle Berichte erstellen. Die und schnelle Analysen und einfache Software können Sie kostenlos und...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit und Entsorgung ..............3 Zu diesem Dokument ................3 Sicherheit ....................3 Entsorgung ..................... 4 Technische Daten ................. 5 Bluetooth Modul ..................5 Allgemeine technische Daten ..............5 Gerätebeschreibung ................9 Verwendung ................... 9 Übersicht Gerät / Bedienelemente ............9 Übersicht Displaysanzeigen .............. - Seite 4 Inhaltsverzeichnis RTC einstellen ..................30 7.5.3 ε-Assist einstellen ................30 7.5.4 Farbpalette wählen ................31 Bildtyp ....................31 Konfiguration..................31 Einstellungen ..................31 7.8.1 SuperResolution .................. 32 7.8.2 JPEG speichern ................... 33 7.8.3 Funk ..................... 33 7.8.4 Taste belegen ..................34 7.8.5 Umgebungsbedingungen ..............
-
Seite 5: Sicherheit Und Entsorgung
Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. • • Verwenden Sie nur das Original-Netzteil von Testo. Dieses Gerät darf während des Betriebes nicht Richtung Sonne oder auf • strahlungsintensive Quellen gerichtet werden (z. B. Objekte mit Temperaturen größer 650 °C). Dies kann zu ernsthaften Schäden am Detektor führen. -
Seite 6: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen • gesetzlichen Bestimmungen. • Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 7: Technische Daten
2 Technische Daten 2 Technische Daten Bluetooth Modul Die Verwendung des Funk-Moduls unterliegt den Regelungen und Bestimmung des jeweiligen Einsatzlandes und das Modul darf jeweils nur in den Ländern eingesetzt werden, für welches eine Länderzertifizierung vorliegt. Der Benutzer und jeder Besitzer verpflichten sich zur Einhaltung dieser Regelungen und Verwendungsvoraussetzungen und erkennen an, dass der weitere Vertrieb, Export, Import etc., insbesondere in Länder ohne Funk-Zulassung, in seiner Verantwortung liegt. - Seite 8 - Hot-/Cold-Spot Erkennung - Delta T IFOV warner Im Lieferumfang enthalten testo ScaleAssist Im Lieferumfang enthalten Feuchtemessung Manuell oder mit Thermo-Hygrometers testo 605i Elektro-Modus Manuelle Eingabe von Strom, Spannung oder Leistung oder automatische Messwertübertragung der Stromzange testo770-3 über Bluetooth Solar-Modus...
- Seite 9 2 Technische Daten Bluetooth Messwertübertragung von Thermo-Hygrometer ® testo 605i, Stromzange testo 770-3 (optional) Funkzulassung in EU, EFTA, USA, Kanada, Australien, Türkei Bildspeicherung Eigenschaft Werte Dateiformat - .jpg - .bmt - Exportmöglichkeit in .bmp .jpg .png .csv .xls Speicherkapazität Interner Massenspeicher >...
- Seite 10 2 Technische Daten 2014/30/EU 2014/53/EU Die EU-Konformitätserklärung finden Sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads.
-
Seite 11: Gerätebeschreibung
3 Gerätebeschreibung 3 Gerätebeschreibung Verwendung Das Gerät ist eine handliche und robuste Wärmebildkamera. Sie ermöglicht Ihnen die berührungslose Ermittlung und Darstellung der Temperaturverteilung von Oberflächen. Anwendungsgebiete Gebäudeinspektion: Energetische Beurteilung von Gebäuden (Heizungs-, • Lüftungs-, Klima-Handwerk, Haustechniker, Ingenieurbüros, Sachverständige) • Produktionsüberwachung / Qualitätssicherung: Überwachung von Fertigungsprozessen Vorbeugende Wartung / Instandhaltung: Elektrische und mechanische •... -
Seite 12: Übersicht Displaysanzeigen
3 Gerätebeschreibung Element Funktion 6 Objektiv Infrarot- Nimmt Infrarotbilder auf; schützt das Objektiv kamera; Schutzkappe 7 Digitalkamera Nimmt Echtbilder auf Trigger Speichert das angezeigte Bild 9 Akkufach Beinhaltet den Akku Übersicht Displayanzeigen Element Funktion 1 Statuszeile In der Statusleiste werden, je nach Einstellung, Werte angezeigt. -
Seite 13: Stromversorgung
3 Gerätebeschreibung Element Funktion 5 Skala - Temperatureinheit - Temperaturspanne des dargestellten Bildes, mit Anzeige des minimalen / maximalen Mess- werts (bei automatischer Skalenanpassung) bzw. des eingestellten minimalen / maximalen Anzeigewerts (bei manueller Skalenanpassung) 6 E ... Eingestellter Emissionsgrad 7 A, M oder S A - automatische Skalenanpassung M - manuelle Skalenanpassung S - ScaleAssist ist aktiviert... -
Seite 14: Bedienung
4 Bedienung 4 Bedienung Inbetriebnahme Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung testo 865s, 868s, 871s, 872s (0973 8723). Gerät ein- und ausschalten Kamera einschalten - Schutzkappe vom Objektiv nehmen. drücken. Die Kamera startet. Der Startbildschirm erscheint auf dem Display. -
Seite 15: Menü Kennenlernen
4 Bedienung Kamera ausschalten gedrückt halten, bis der Laufbalken durchgelaufen ist. Das Display erlischt. Die Kamera ist ausgeschaltet. Menü kennenlernen Menü drücken, um (Menu) zu öffnen. - Joystick bewegen, um Funktion zu markieren (orange umranden). drücken, um Funktion zu wählen. -
Seite 16: Kurzwahltaste
4 Bedienung Menü - zum Hauptmenü zurückkehren: (Menu) markieren und Joystick nach links bewegen oder über Taste Esc. Kurzwahltaste Die Kurzwahltaste ist eine weitere Navigationsmöglichkeit, mit der Sie bestimmte Funktionen mit nur einem Tastendruck aufrufen können. Beschreibung des Kurzwahlmenüs Menüpunkt Funktion Öffnet eine Übersicht der gespeicherten Bildergalerie... - Seite 17 4 Bedienung - Joystick nach oben / unten bewegen, bis der gewünschte Menüpunkt orange umrandet ist. drücken. Die Kurzwahltaste ist mit dem aus- gewählten Menüpunkt belegt. Das Symbol der ausgewählten Funktion wird unten rechts im Display angezeigt. Kurzwahltaste verwenden drücken.
-
Seite 18: Wlan-Verbindung - Bedienung App
5 WLAN-Verbindung - Bedienung App Verbindung ein-/ausschalten Um eine Verbindung via WLAN herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Testo Thermography App bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android- Geräte im Play Store. -
Seite 19: App Verwenden
5 WLAN-Verbindung - Bedienung App App verwenden Verbindung herstellen 5.2.1 WLAN Bei der Wärmebildkamera ist aktiviert. - Smartphone/Tablet → Einstellungen → WLAN Settings → Kamera wird mit Seriennummer angezeigt und kann ausgewählt werden. Verbinden drücken. Die WLAN-Verbindung mit der Wärmebildkamera wird hergestellt. Anzeige auswählen 5.2.2 Zweites Display... -
Seite 20: Bluetooth ® -Verbindung
6 Bluetooth®-Verbindung 6 Bluetooth -Verbindung ® Über Bluetooth ® kann eine Verbindung zwischen der Wärmebildkamera und dem Feuchtefühler testo 605i und der Stromzange testo 770-3 hergestellt werden. ® Bluetooth 4.0 erforderlich Menü öffnen. Joystick bewegen und Konfiguration auswählen. drücken. Joystick... - Seite 21 6 Bluetooth®-Verbindung Bei einer zusätzlich aktivierten WLAN-Verbindung wird die Bluetooth- Datenübertragung fortgesetzt. Es ist jedoch nicht möglich eine neue Verbindung zu einem Fühler aufzubauen.
-
Seite 22: Messung Durchführen
7 Messung durchführen 7 Messung durchführen ACHTUNG Hohe Wärmeeinstrahlung (z. B. durch Sonne, Feuer, Öfen) Beschädigung des Detektors! - Kamera nicht auf Objekte mit Temperaturen > 650 °C richten. Ideale Rahmenbedingungen Bauthermografie, Untersuchung der Gebäudehülle: • Deutliche Temperaturdifferenz zwischen Innen und Außen (ideal: ≥ 15 °C / ≥... -
Seite 23: Messeinstellungen Vornehmen
7 Messung durchführen Messeinstellungen vornehmen Messeinstellungen - Untermenü öffnen. Das Untermenü mit den Messeinstellungen öffnet sich: Pixelmarkierung: • Mittelpunktmessung: Der Temperaturmesspunkt in der Bildmitte wird mit einem weißen Fadenkreuz markiert und der Wert wird angezeigt. Coldspot, Hotspot: Der niedrigste bzw. höchste Temperaturmesspunkt wird mit einem blauen bzw. -
Seite 24: Differenztemperatur Einschalten
7 Messung durchführen Differenztemperatur einschalten 7.1.2 Differenztemperatur erlaubt die Berechnung der Temperaturen zwischen zwei Messpunkten. Menü öffnen. Messeinstellungen auswählen. Menü Messeinstellungen öffnet sich. Differenztemperatur auswählen und drücken. Aktiv markieren und drücken. - Differenztemperatur, die berechnet werden soll, auswählen (P A vs. P B, P A vs. -
Seite 25: Externe Messwerte Einschalten
Wenn Funkfühler angeschlossen ist werden Werte automatisch übernommen. markieren und drücken. ✔ Von der Stromzange testo 770-3 können Werte für Strom, Spannung und Leistung übernommen werden. Bild speichern Trigger drücken. Das Bild wird automatisch gespeichert. ... -
Seite 26: Bildergalerie
7 Messung durchführen Bildergalerie Gespeicherte Bilder können angezeigt, analysiert oder gelöscht werden. Dateinamen Bezeichnung Erklärung Infrarotbild-Vorschau Infrarotbild mit angehängtem Echtbild 000000 Fortlaufende Nummer mit SuperResolution aufgenommene Bilder Die Dateinamen können über den PC, z. B. im Windows Explorer, geändert werden. Gespeichertes Bild anzeigen In der Bildergalerie können die gespeicherten Bilder betrachtet und analysiert werden. - Seite 27 7 Messung durchführen Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken, um das markierte Bild zu öffnen. Das Bild wird angezeigt. Bild analysieren Wird ein Bild mit SuperResolution gespeichert, befindet sich in der Bildergalerie ein Bild (IR) und ein hochaufgelöstes Bild (SR).
-
Seite 28: Skala Einstellen
7 Messung durchführen Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken. Bild löschen? (Delete image?) wird angezeigt. drücken, um das Bild zu löschen. drücken, um den Vorgang abzubrechen. Skala einstellen Eine manuelle Skalierung kann anstelle der automatischen Skalierung (fortlaufende, automatische Anpassung an die aktuellen Min.- / Max.-Werte) aktiviert werden. - Seite 29 7 Messung durchführen Bildvergleiche). Die Skalierung hat Einfluss auf die Darstellung des Infrarotbildes im Display, aber keinen Einfluss auf die aufgenommenen Messwerte. Über Scale Assist wird, abhängig von der Innen- und Außentemperatur eine normierte Skala eingestellt. Automatische Skalierung einstellen - Funktion Skala wählen. - Joystick nach oben oder unten bewegen, bis Auto markiert ist.
-
Seite 30: Emissionsgrad Und Reflektierte Temperatur Einstellen
7 Messung durchführen ScaleAssist einstellen Die Funktion ScaleAssist ermittelt eine darstellungsneutrale Skala in Abhängigkeit der Innen- und Außentemperatur. Diese Skaleneinteilung ist optional, um Baumängel an Gebäuden zu erkennen. - Funktion Skala wählen. drücken. - Im Modusmenü den Joystick nach oben / unten bewegen, bis ScaleAssist markiert ist. - Seite 31 7 Messung durchführen Nichtmetalle (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunststoffe und Lebensmittel besitzen einen hohen Emissionsgrad, das heißt die Oberflächen- temperatur lässt sich sehr gut mittels Infrarot messen. Blanke Metalle und Metalloxide sind aufgrund ihres niedrigen bzw. uneinheit- lichen Emissionsgrades nur bedingt für die Infrarot-Messung geeignet, es muss mit größeren Messungenauigkeiten gerechnet werden.
-
Seite 32: Emissionsgrad Auswählen
7 Messung durchführen Mit Hilfe dieses Korrekturfaktors wird die Reflexion aufgrund niedrigen Emissionsgrades herausgerechnet und so die Genauigkeit der Temperaturmessung mit Infrarot-Messgeräten verbessert. In den meisten Fällen entspricht die reflektierte Temperatur der Umgebungsluft-Temperatur. Nur wenn stark strahlende Objekte mit viel niedrigerer Temperatur (z. B. wolkenloser Himmel bei Außenaufnahmen) oder mit viel höherer Temperatur (z. -
Seite 33: Farbpalette Wählen
7 Messung durchführen Joystick nach rechts bewegen, bis ε-Assist markiert ist. drücken. - ε-Marker an des Objekt anbringen und mit der Kamera messen. RTC und Emissionsgrad stellen sich automatisch ein. drücken. Ist eine Ermittlung des Emissionsgrades aufgrund gleicher Objekttemperatur und reflektierter Temperatur physikalisch nicht möglich, so öffnet sich erneut das Eingabefeld. -
Seite 34: Superresolution
7 Messung durchführen Konfiguration Einstellungen Landeseinstellungen → → wählen. Joystick nach oben / unten bewegen, um die gewünschte Sprache zu markieren und dann drücken. Zeit / Datum einstellen Uhrzeit und Datum können eingestellt werden. Zeit- und Datumsformat werden abhängig von der gewählten Sprache der Benutzeroberfläche automatisch gesetzt. -
Seite 35: Jpeg Speichern
7 Messung durchführen gespeichert. Mit der Kamera, der App oder mit Hilfe der PC-Software wird ein Bild mit viermal mehr Messwerten ermittelt (keine Interpolation). Die geometrische Auflösung (IFOV) verbessert sich um den Faktor 1,6. Zur Verwendung der Funktion müssen folgende Bedingungen erfüllt sein: Die Kamera wird handgeführt. -
Seite 36: Taste Belegen
7 Messung durchführen drücken, um den Vorgang abzubrechen. Wird bei einer aktiven Bluetooth-Verbindung zusätzlich eine WLAN- Verbindung aktiviert, wird die Bluetooth-Datenübertragung fortgesetzt. Es ist jedoch nicht möglich eine neue Verbindung zu einem Feuchtefühler aufzubauen. Taste belegen 7.8.5 1 Menü → Konfiguration →... -
Seite 37: Zertifikate
7 Messung durchführen Messeinstellungen • Funk • Zertifikate 7.8.8 1 Menü → Konfiguration → Zertifikate wählen. - Zeigt die Funk-Zertifikate des Geräts an. Vollbildmodus 7.8.9 Die Skala und die Anzeige der Kurzwahltasten-Funktion können ausgeblendet werden. Menü Konfiguration Vollbildmodus → →... - Seite 38 7 Messung durchführen Werkseinstellungen Geräteeinstellungen können auf die Werkseinstellungen zurückgesetzt werden. Zeit / Datum, Landeseinstellungen und Bildzähler werden nicht zurückgesetzt. Menü → Konfiguration → Einstellungen zurücksetzen. - Funktion Werkseinstellungen wählen. Werkseinstellungen zurücksetzen? wird angezeigt. markieren und drücken, um auf Werkseinstellungen ✔...
-
Seite 39: Instandhaltung
8 Instandhaltung 8 Instandhaltung Akku laden - Abdeckung des Schnittstellen- Terminals öffnen - Ladekabel an die Micro-USB-Schnittstelle anschließen. - Netzteil an eine Netzsteckdose anschließen. Der Ladevorgang startet. Bei komplett entleertem Akku beträgt die Ladedauer ca. 5 h. Es wird angezeigt, ob der Akku voll ist oder geladen wird. Akku wechseln WARNUNG Schwerwiegende Verletzungsgefahr des Anwenders und/oder Zerstörung... - Seite 40 8 Instandhaltung - Gerät ausschalten. - Batteriefach öffnen. - Akku entriegeln und entnehmen.
-
Seite 41: Gerät Reinigen
8 Instandhaltung - Neuen Akku einsetzen und nach oben schieben, bis er einrastet. - Batteriefach schließen. Gerät reinigen Gerätegehäuse reinigen - Das Schnittstellenterminal ist verschlossen. - Das Batteriefach ist geschlossen. - Geräteoberfläche mit einem feuchten Tuch abreiben. Verwenden Sie dazu schwache Haushaltsreiniger oder Seifenlaugen. -
Seite 42: Firmware Update
8 Instandhaltung Firmware Update Die aktuelle Firmware-Version befindet sich auf der www.testo.com. Es bestehen zwei Möglickeiten: Update durchführen mit IRSoft oder • Update durchführen direkt mit der Wärmebildkamera • Firmware herunterladen - Firmware herunterladen: Firmware-testo-865-872.exe - Datei entpacken: Doppelklick auf die exe-Datei ... -
Seite 43: Update Mit Der Kamera Durchführen
8 Instandhaltung Firmware Update finished. Unter Umständen meldet die Kamera: Please restart the device. Ein Neustart wird nicht ausgeführt. Maßnahme: - Nach 10 s die Kamera ausschalten und nach 3 s einschalten. Die aktuelle Firmeware-Version wird angezeigt. Update mit der Kamera durchführen 8.4.2 Kamera vorbereiten 8.4.2.1... -
Seite 44: Tipps Und Hilfe
Einfrieren des abwarten. Bildes) erfolgt sehr häufig. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Die Kontaktdaten entnehmen Sie der Rückseite dieses Dokuments oder der Internetseite www.testo.com/service- contact. Zubehör und Ersatzteile... -
Seite 45: Zulassungen Und Zertifizierung
10 Zulassungen und Zertifizierung 10 Zulassungen und Zertifizierung Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung testo 865s, 868s, 871s, 872s (0973 8723). - Seite 46 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0970 8712 de 01 – 04.2022...
