Inhalt des Kits

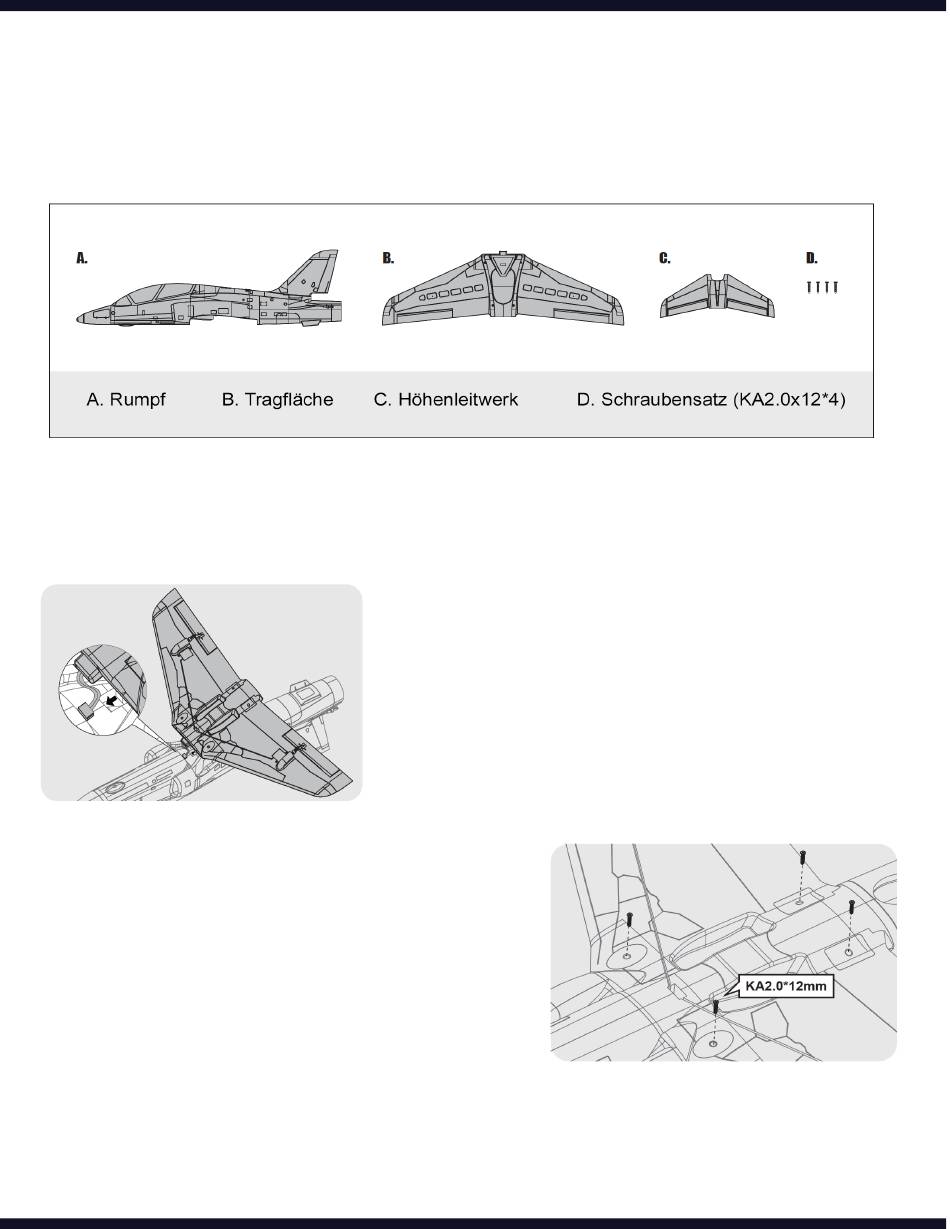

Bitte überprüfen Sie vor dem Zusammenbau den Inhalt des Bausatzes. Das Foto unten zeigt
den Inhalt des Kits mit Etiketten. Sollten Teile fehlen oder defekt sein, geben Sie bitte den
Namen oder die Teilenummer an (siehe Ersatzteilliste am Ende des Handbuchs) und wenden
Sie sich an Ihr Fachgeschäft.

Montage

Einbau der Tragfläche
3. Befestigen Sie die Tragfläche mit den mitgelie-
ferten Schrauben am Rumpf.
Hinweis: Ziehen Sie die Schrauben nicht zu fest an.
1. Montieren Sie die Tragfläche in den Rumpfschlitz,
wobei die Y-Kabel wie gezeigt durch das Loch
geführt werden.
Hinweis: Die Kabel dürfen nicht gequetscht werden.
