Betriebsanleitung - T-33

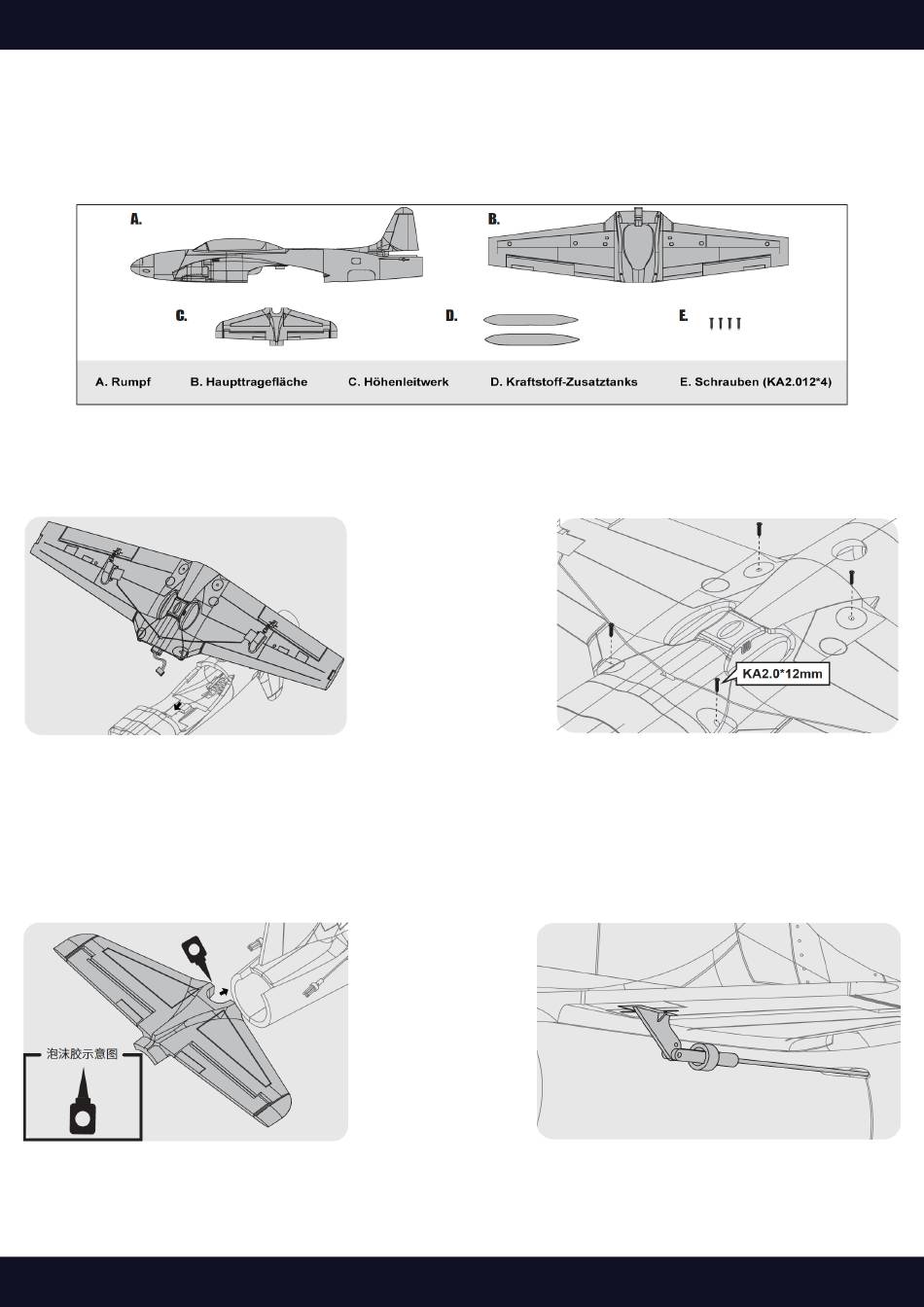

Inhalt des Kits

Bitte überprüfen Sie vor dem Zusammenbau den Inhalt. Das Foto unten zeigt diesen mit Eti-
ketten. Sollten Teile fehlen oder defekt sein, geben Sie bitte den Namen oder die Teilenummer
an (siehe Ersatzteilliste am Ende des Handbuchs) und wenden Sie sich an Ihr Fachgeschäft.

Montage

Einbau des Hauptflügels
1. Befestigen Sie die Tragfläche mit
den Schrauben am Rumpf.
Hinweis: Ziehen Sie die Schrauben
nicht zu fest an.
Einbau des Höhenleitwerks
1. Bringen Sie das Höhenleitwerk mit
Schaumstoffkleber am hinteren Teil
des Rumpfes an.
www.modster.at
2. Montieren Sie die Tragfläche in
den Rumpfschlitz, wobei der
Y-Kabelbaum wie gezeigt durch
das Loch geführt wird.
Hinweis: Kabel nicht quetschen..
2. Bringen Sie die Schubstange wie
abgebildet am Steuerhorn des Hö-
henleitwerks an.
