Betriebsanleitung - F-86

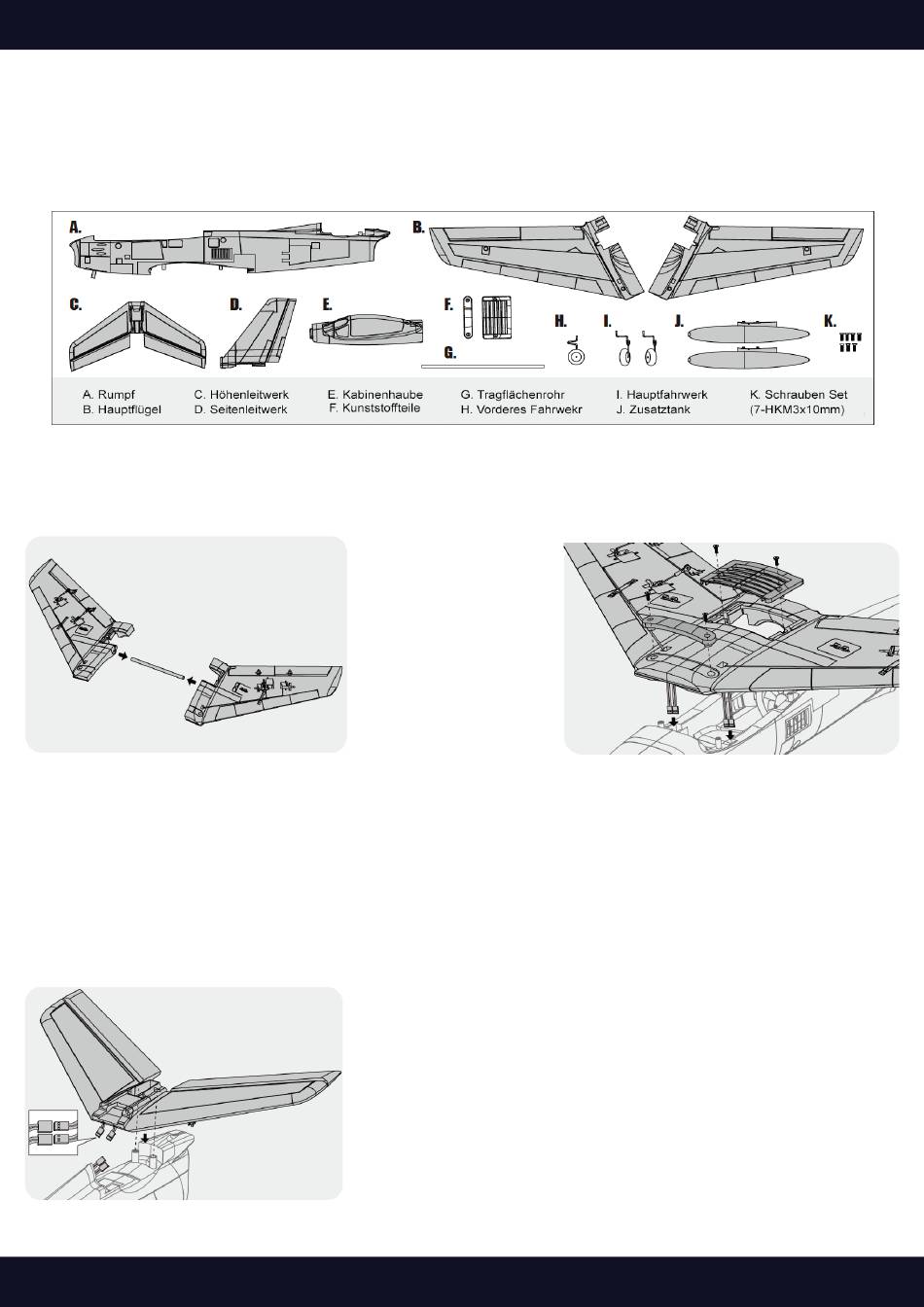

Inhalt des Kits

Bitte überprüfen Sie den Inhalt. Auf dem Foto unten ist dieser mit Etiketten abgebildet. Soll-
ten Teile fehlen oder defekt sein, geben Sie bitte Namen oder Teilenummer an (siehe Ersatz-
teilliste am Ende des Handbuchs) und wenden Sie sich an Ihr Fachgeschäft.

Montage

Einbau des Hauptflügels
1. Montieren Sie das Tragfächenrohr
wie gezeigt durch die Haupt-
durchführung des Flügelsatzes.
Einbau des Höhenleitwerks
www.modster.at
1. Verbinden Sie die Höhenruder-Servoanschlüsse mit
den Servoverlängerungen im Rumpf und setzen Sie
das Höhenleitwerk in den Schlitz im Rumpf ein.
2. Führen Sie das Servokabel wie ab-
gebildet in das Cockpit, befestigen
Sie die Haupttragfläche mit den
beiliegenden Kunststoffteilen und
Schrauben am Rumpf und schlie-
ßen Sie dann die Y-Kabelbäume
von CH1 und CH6 an.
5
