Betriebsanleitung - F-86

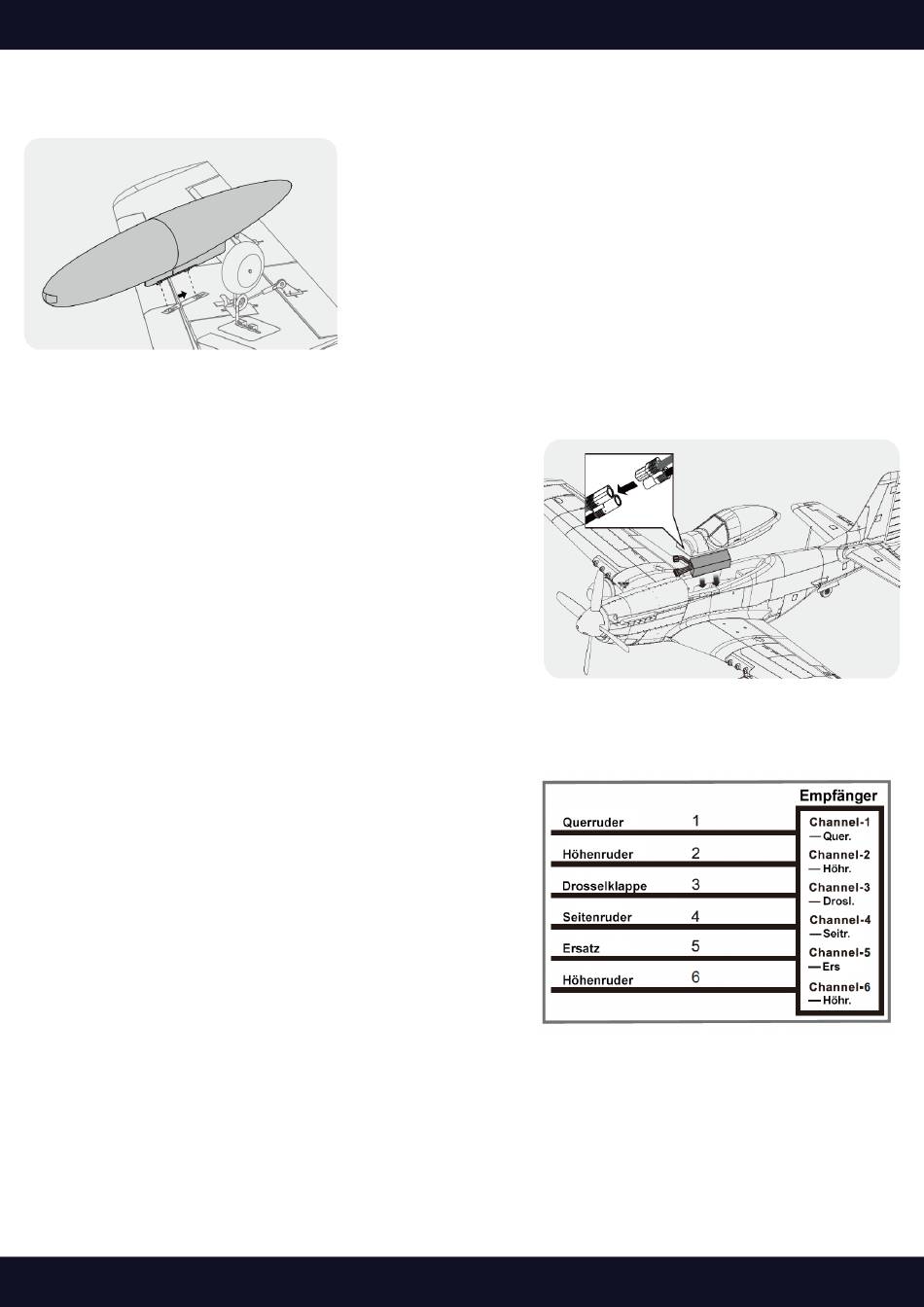

Einbau des Zusatztanks

Einbau des Flugakku

1. Entfernen Sie die Akkuklappe.
2. Entfernen Sie das Klettband vom Rumpf. Bringen
Sie die Schlaufenfläche an der Batterie an.
3. Bauen Sie die Batterie in den Rumpf ein und
sichern Sie sie mit den Batterielaschen.
Hinweis: Das Gewicht der einzelnen Akkus kann
aufgrund unterschiedlicher Herstellungsverfahren
variieren. Verschieben Sie den Akku nach vorne oder
hinten, um den optimalen Schwerpunkt zu erreichen.
Empfänger Diagramm
Die Kabel von der Servoanschlussplatine sollten in
der in der gezeigten Reihenfolge an den Empfänger
angeschlossen werden. Beachten Sie, dass die LEDs
von jedem freien Kanal des Empfängers gespeist
werden können.
Stecken Sie die Kabel in die Vertiefung auf der Rück-
seite der Akkuklappe.
www.modster.at
1. Montieren Sie den Kraftstofftank in den Flügelschlitz.
7
