MONTAGEANLEITUNG
13

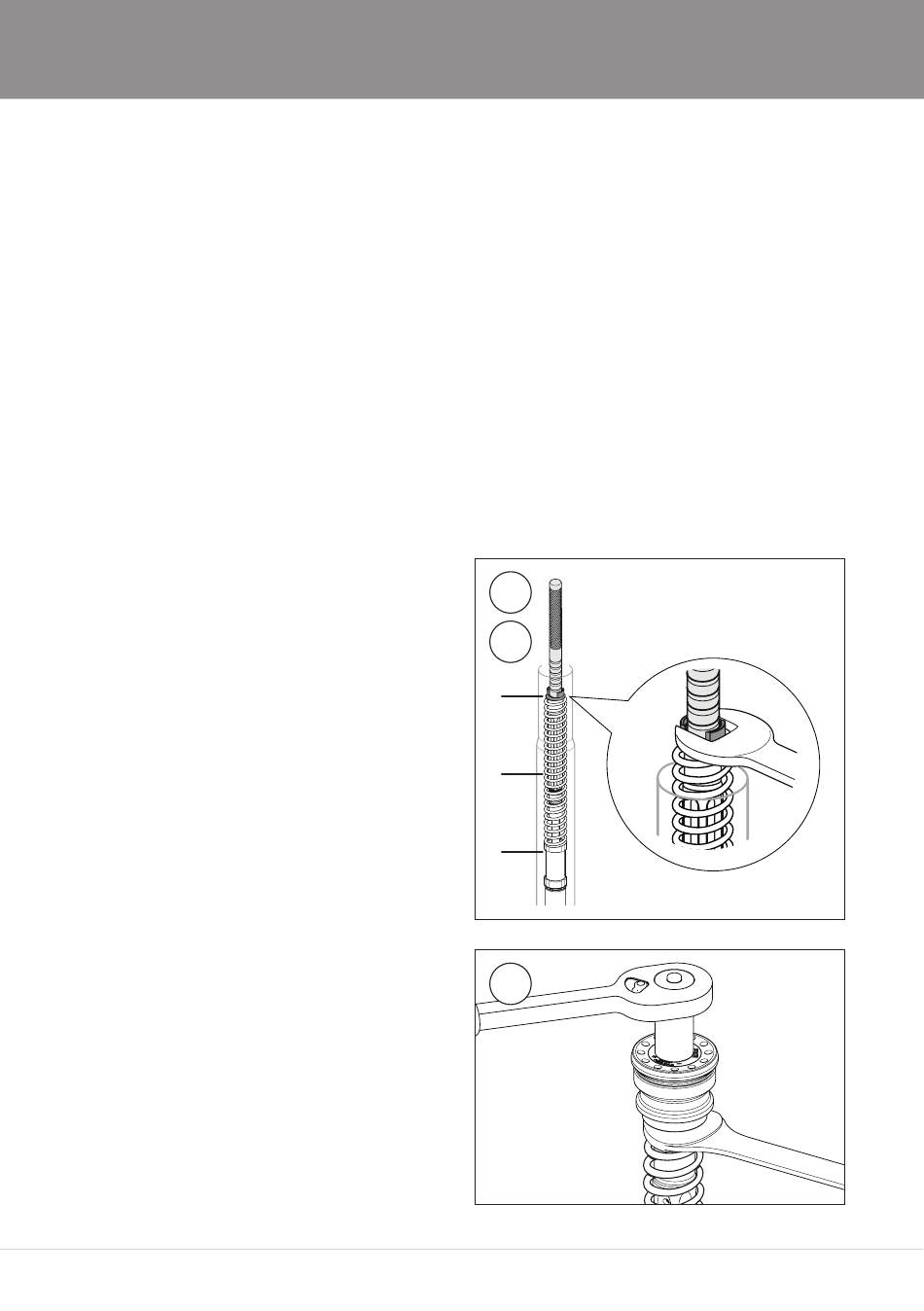

Montieren Sie das
Schaftverlängerungswerkzeug Art. Nr. 01765-
03. Führen Sie die Vorspannhülse (A), die
Gabelfeder (B) und den Spring Support (C)
über das Schaftverlängerungswerkzeug Art.
Nr. 01765-03. Wählen Sie die Gabelfeder nach
den Angaben des „Gabelfeder-Guide" aus.
14
Ziehen Sie die Schaftbaugruppe nach oben
und greifen Sie den Spring-Support mit einem
19mm Schraubenschlüssel.
15
Entfernen Sie das
Schaftverlängerungswerkzeug.
16
Achten Sie darauf, dass die Druck- und
Zugstufeneinsteller vollständig geöffnet sind,
bevor Sie die Endkappe montieren. Verwenden
Sie einen 3mm Inbusschlüssel zum Öffnen der
Einsteller.
17
Montieren Sie den O-Ring Art. Nr. 00638-11.
Tragen Sie Schmierfett Art. Nr. 00146-01 auf
den O-Ring und das Gewinde auf.
18
Montieren Sie die Endkappe auf der
Schaftverlängerung. Verwenden Sie dafür
einen 14mm Steckschlüssel. Das maximale
Anzugsdrehmoment beträgt 20Nm.
19
Entfernen Sie den Schraubenschlüssel vom
Spring-Support.
20
Ziehen Sie das Außenrohr nach oben. Achten
Sie darauf, dass der Gabelholm vollständig
auseinandergezogen ist. Verwenden Sie das
Endkappenwerkzeug Art. Nr. 00797-08 und
verschrauben Sie die Endkappe mit dem
Außenrohr. Das maximale Anzugsdrehmoment
beträgt 10Nm.
21
Stellen Sie die Zug-, die Druckstufe
und die Vorspannung entsprechend
den Angaben auf der letzten Seite ein.
Verwenden Sie einen 3mm Inbusschlüssel
für die Zug- und Druckstufeneinsteller
und einen 14mm Steckschlüssel für die
Federvorspannungseinsteller.
22
Bauen Sie die Gabelholme ein. Gehen
Sie dabei nach den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung vor.
23
Die Montage der restlichen Bauteile erfolgt
entsprechend den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung vor.
