inneiis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inneiis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies
hat keinen Einfluss auf die Funktion Ihres
Öhlins Produktes. Reinigen Sie das Öhlins
Produkt vor dem Einbau gründlich mit einem
Stofflappen.

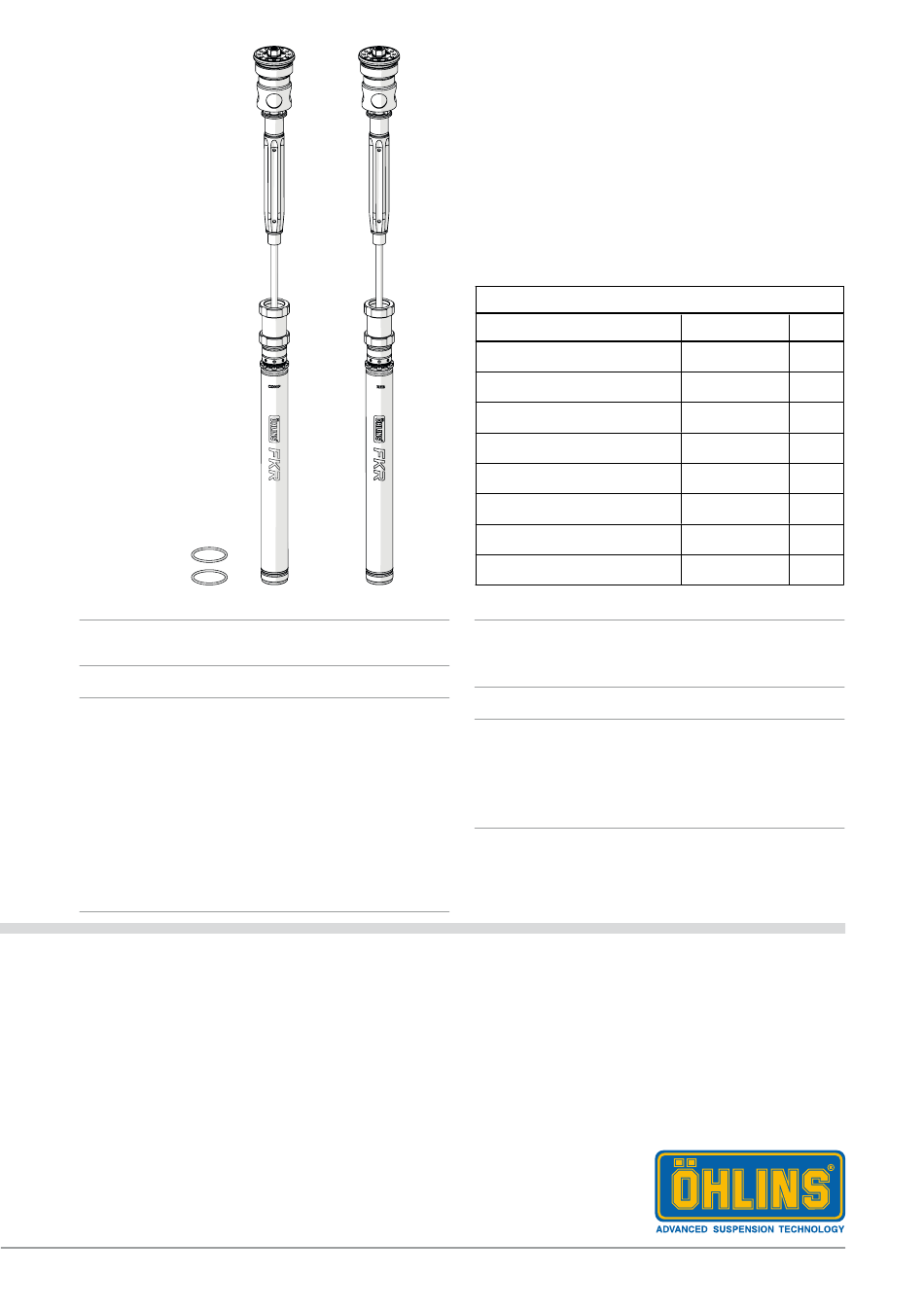

Cartridge-Kit für Yamaha YZF-R1M
fkR 103
Montageanleitung
Lieferumfang
Beichreibung
Cartridge-Kit
O-Ring
Gabelfeder 9.5 N/mm
Gabelfeder 10.0 N/mm
Gabelfeder 10.05 N/mm 04744-05
Aufkleber
Aufkleber
Betriebsanleitung
inneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKR 103
1
00638-11
2
04744-95
2
04744-10
2
2
00191-32
2
00191-33
2
07291-01
1
