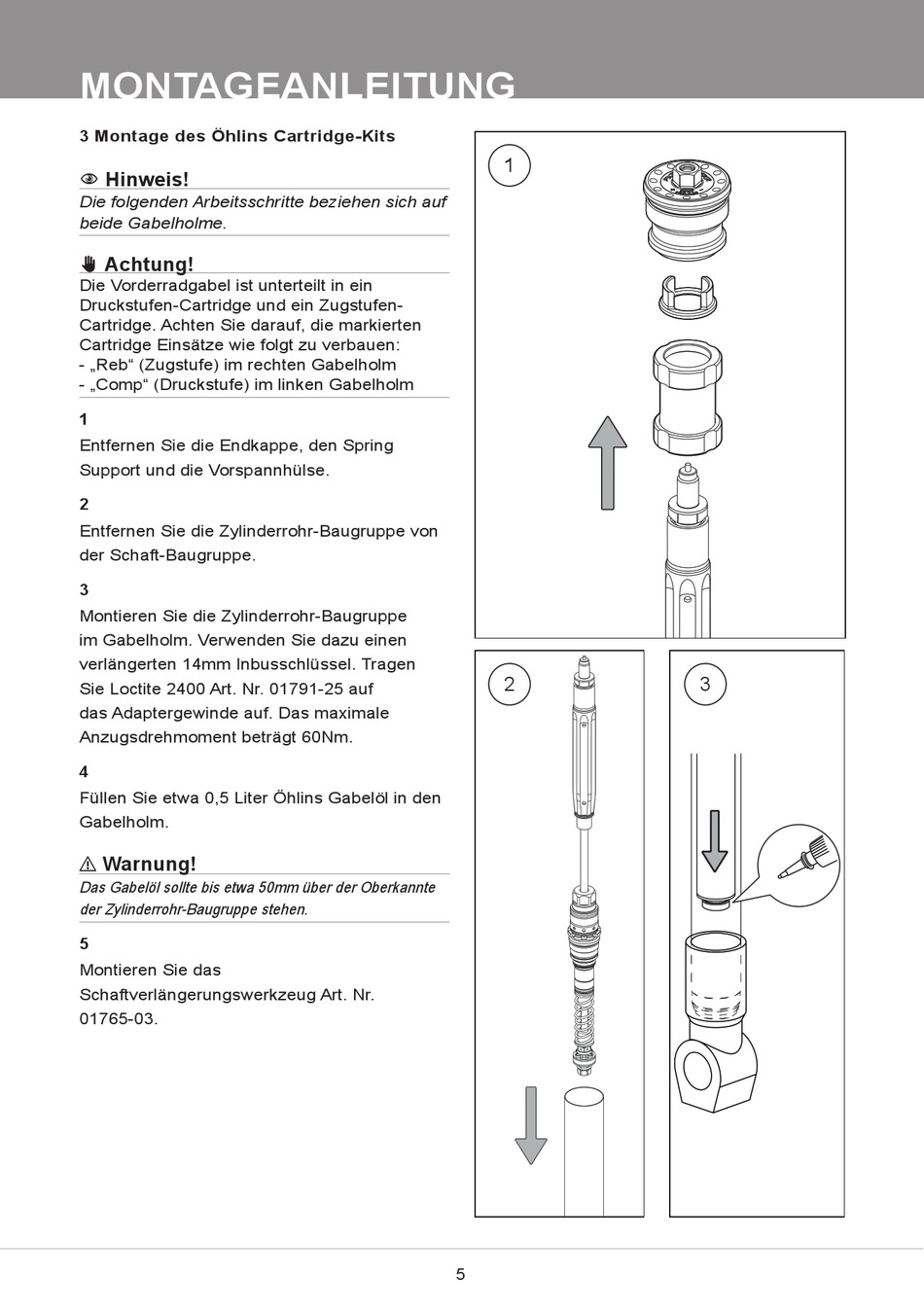

MONTAGEANLEITUNG
3 Montage des Öhlins Cartridge-Kits
Hinweis!
1
Die folgenden Arbeitsschritte beziehen sich auf
beide Gabelholme.
✋
Achtung!
Die Vorderradgabel ist unterteilt in ein
Druckstufen-Cartridge und ein Zugstufen-
Cartridge. Achten Sie darauf, die markierten
Cartridge Einsätze wie folgt zu verbauen:
- „Reb" (Zugstufe) im rechten Gabelholm
- „Comp" (Druckstufe) im linken Gabelholm
1
Entfernen Sie die Endkappe, den Spring
Support und die Vorspannhülse.
2
Entfernen Sie die Zylinderrohr-Baugruppe von
der Schaft-Baugruppe.
3
Montieren Sie die Zylinderrohr-Baugruppe
im Gabelholm. Verwenden Sie dazu einen
verlängerten 14mm Inbusschlüssel. Tragen
Sie Loctite 2400 Art. Nr. 01791-25 auf
das Adaptergewinde auf. Das maximale
Anzugsdrehmoment beträgt 60Nm.
4
Füllen Sie etwa 0,5 Liter Öhlins Gabelöl in den
Gabelholm.
⚠
Warnung!
Das Gabelöl sollte bis etwa 50mm über der Oberkannte
der Zylinderrohr-Baugruppe stehen.
5
Montieren Sie das
Schaftverlängerungswerkzeug Art. Nr.
01765-03.
1
2
5
3
