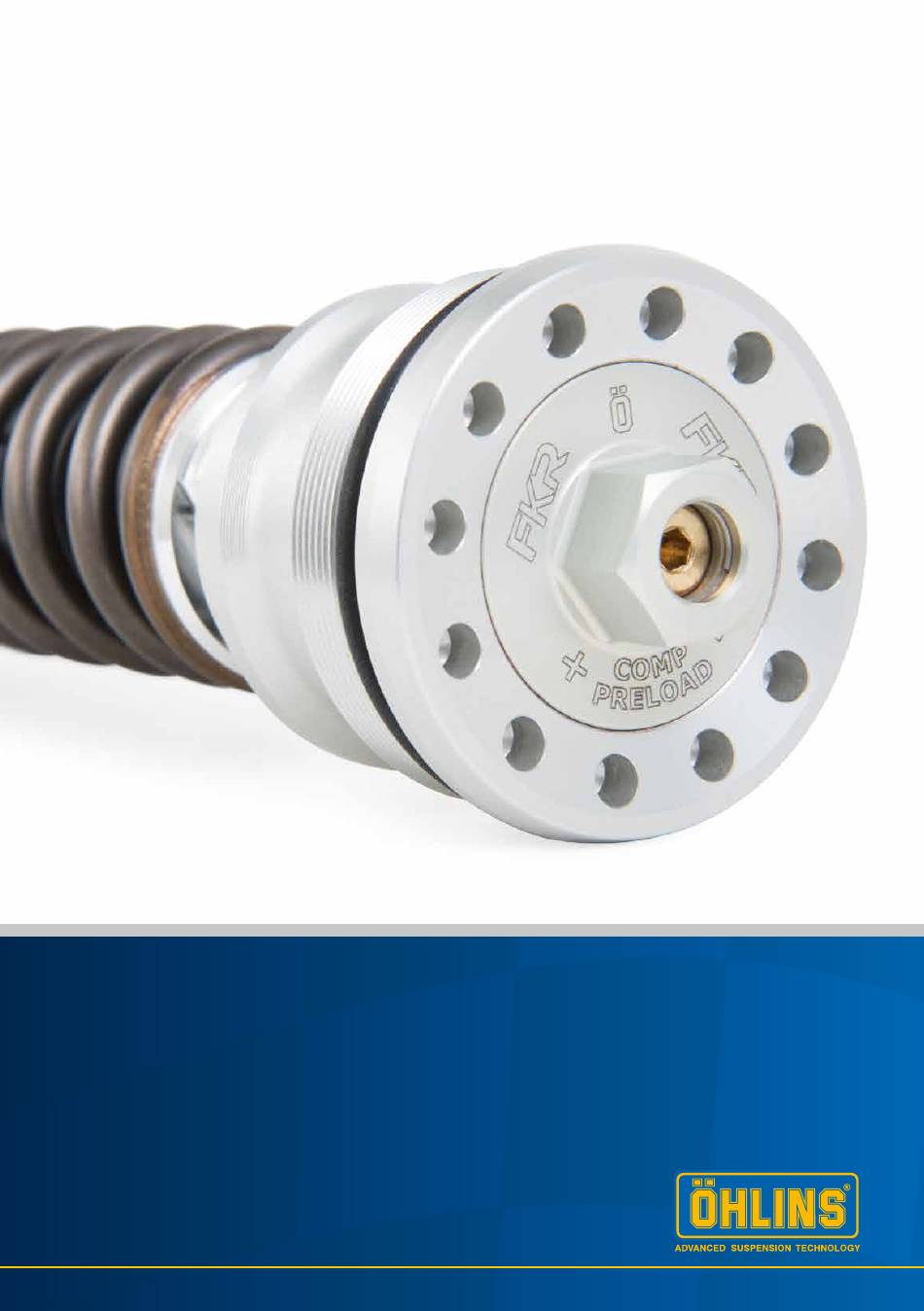

- Seite 1 Öhlins Vorderradgabel Racing Cartridge Kit FKR 100-Serie Betriebsanleitung...
- Seite 2 Öhlins Hauptsitz Upplands Väsby in Schweden Öhlins Racing AB- Die Geschichte Man schrieb das Jahr 1970, als ein junger Herzlichen Glückwunsch! Sie sind nun der Mann namens Kenth Öhlin viel Zeit in seinen Eigentümer eines Öhlins Cartridge-Kits. Mehr Lieblingssport investierte: Motocross. als 200 Weltmeistertitel und zahllose andere Als scharfer Beobachter wurde Kenth’s Championate sind der eindeutige Beweis, dass...
- Seite 3 Sic eR eitSmASSnA men Allgemeine Warnhinweise Sicherheitssymbole In dieser Bedienungsanleitung, in Montageanleitungen inweiss! und weiteren technischen Dokumenten werden wichtige Die Vorderradgabel ist ein sehr wichtiges Bauteil, welches Informationen, welche die Sicherheit betreffen, durch die Stabilität des Fahrzeuges beeinflusst. folgende Symbole hervorgehoben: inweiss! Bevor Sie das Cartridge-Kit zum Einsatz bringen, lesen Das Sicherheitsalarmsymbol bedeutet: Achtung! Ihre...
- Seite 4 in AltSveRzeic niS 1 Vorderradgabel Cartridge-Kit ......5 2 Design und Funktionsweise .......6 3 Einstellen der Vorderradgabel ......7 4 Einstellungen .............8 5 Gabelfedern auswechseln und prüfen/ändern des Gabelölstandes ......... 11 6 Technische Daten ..........14 7 Inspektion und Wartung ........15...

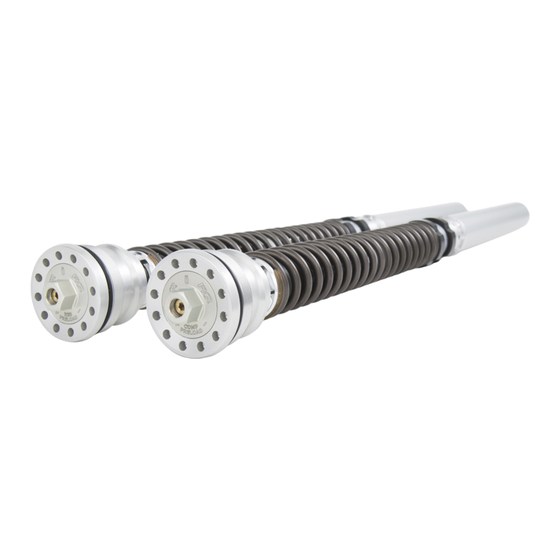

- Seite 5 1 voRDeRRADGABel cARtRiDGe-Kit vorstellung Unsere Ingenieure haben tagtäglich mit absoluten Toppiloten zu tun. Sie hören sehr Das Produkt in Ihren Händen ist ein Kunstwerk, oft die Worte „Gefühl“ und „Kontrolle“ in der geschaffen von unseren hochmotivierten Nachbesprechung der Testfahrten und Rennen. Spezialisten in Upplands Väsby, Schweden.
- Seite 6 2 DeSiGn unD FunKtionSWeiSe Das Cartridge-Kit ist zweiteilig und besteht Die Druck- und Zugstufenkolben haben ein aus einem Druckstufen- und einem Zugstufen- identisches Design. Die Kolben bieten dem Öl Cartridge. Im linken Gabelholm ist die drei verschiedene Wege zum Durchfluss: Druckstufe und im rechten die Zugstufe Bleed Valve: Kleine Öffnung, die eine untergebracht.
- Seite 7 3 einStellen DeR voRDeRRADGABel negativfederweg messen Federvorspannung- Negativfederweg unbelastet- Negativfederweg belastet Die Federvorspannung hat direkten Einfluss auf den Nachlauf und die Fahrzeughöhe. Darum ist es wichtig, sich vor allen anderen Einstellarbeiten mit der Federvorspannung zu beschäftigen. 1. Die Arbeiten sollten auf einem ebenen Untergrund durchgeführt werden.
- Seite 8 4 einStellunGen 4.1 - einsteller Federvorspannungs- • Federvorspannungseinsteller einsteller Verwenden Sie einen 14mm Ringschlüssel zum Verstellen der oberen Einstellschraube. Der Einstellbereich umfasst 18mm. Drehen im Uhrzeigersinn erhöht und Drehen gegen den Uhrzeigersinn senkt die Federvorspannung. Eine vollständige Umdrehung der Einstell- schraube bewirkt 1mm Veränderung bei der Federvorspannung.
- Seite 9 4 einStellunGen 4.3 - Gabelfeder ✋ Achtungs! Verwenden Sie ausschließlich Öhlins Gabelöl Art. Nr. 01309-xx. vorderradgabel Ölstandsdiagramm Das untere Diagramm zeigt die Reaktion der Kraftkurve bei unterschiedlichen Ölständen. Eine Veränderung des Ölstandes beeinflusst hauptsächlich die Kraft und die Rate des Luftpolsters am Ende des Federweges.
- Seite 10 4 einStellunGen 4.4 - Gabelüberstand Der Gabelüberstand hat Einfluss auf die Höhe der Front eines Motorrades. Zum Prüfen des Gabelüberstandes messen Sie den Abstand zwischen der oberen Gabelbrücke und der Oberkannte des Gabelholmes. Den empfohlenen Gabelüberstand finden Sie in der Montageanleitung.
- Seite 11 5 GABelFeDeRn AuSWec Seln unD PRüFen/änDeRn DeS GABelÖlStAnDeS ⚠ Warnungs! Diese Prozedur erfordert ein hohes Maß an technischem Wissen und praktischer Erfahrung. Sollten Sie unsicher bezüglich der Ausführung sein, so kontaktieren Sie umgehend einen Öhlins Händler. Siehe Fahrzeughandbuch. ⚠ Warnungs! Eine gestauchte Feder und die Kraft dahinter, können eine potentielle Gefahr darstellen.
- Seite 12 5 GABelFeDeRn AuSWec Seln unD PRüFen/änDeRn DeS GABelÖlStAnDeS Lösen Sie die Endkappe vom Außenrohr. Verwenden Sie das Werkzeug Art. Nr. 00797-08. Lösen Sie die Endkappe und entfernen Sie diese vom Schaft. Verwenden Sie dazu einen 14mm und einen 19mm Schraubenschlüssel. Entfernen Sie den Spring Support, die Gabelfeder und die Vorspannhülse.
- Seite 13 5 GABelFeDeRn AuSWec Seln unD PRüFen/änDeRn DeS GABelÖlStAnDeS Montieren Sie die Endkappe auf der Schaftverlängerung. Verwenden Sie eine 14mm Stecknuss. Das maximale Anzugsdrehmoment beträgt 20Nm. Entfernen Sie den 19mm Schraubenschlüssel. Montieren Sie die Endkappe auf dem Außenrohr. Der Gabelholm ist in diesem Moment vollständig ausgezogen.
- Seite 14 6 tec niSc e DAten länge der vorderradgabel Siehe modellspezifische technische Daten für Ihre Vorderradgabel. Federweg Siehe modellspezifische technische Daten für Ihre Vorderradgabel. Druckstufeneinstellung Das Ventil kann maximal etwa 25 Klicks geöffnet werden. zugstufeneinstellung Das Ventil kann maximal etwa 25 Klicks geöffnet werden.
- Seite 15 7 inSPeKtion unD WARtunG ✋ Achtungs! Verwenden Sie ausschließlich Öhlins Gabelöl Art. Nr. 01309-xx. Verwenden Sie zum Reinigen der Vorderradgabel keine aggressiven Reiniger wie etwa Bremsenreiniger oder Verdünnung. Dies führt zum Austrocknen der Simmeringe, was die Reibung erhöht und das die Gabel nicht ordnungsgemäß...
- Seite 16 Ihr Öhlins Händler Öhlins Racing AB Box 722 Phone: +46 (0)8 590 025 00 Se-194 27, upplands väsby Fax: +46 (0)8 590 025 80 www.ohlins.com Sweden...
