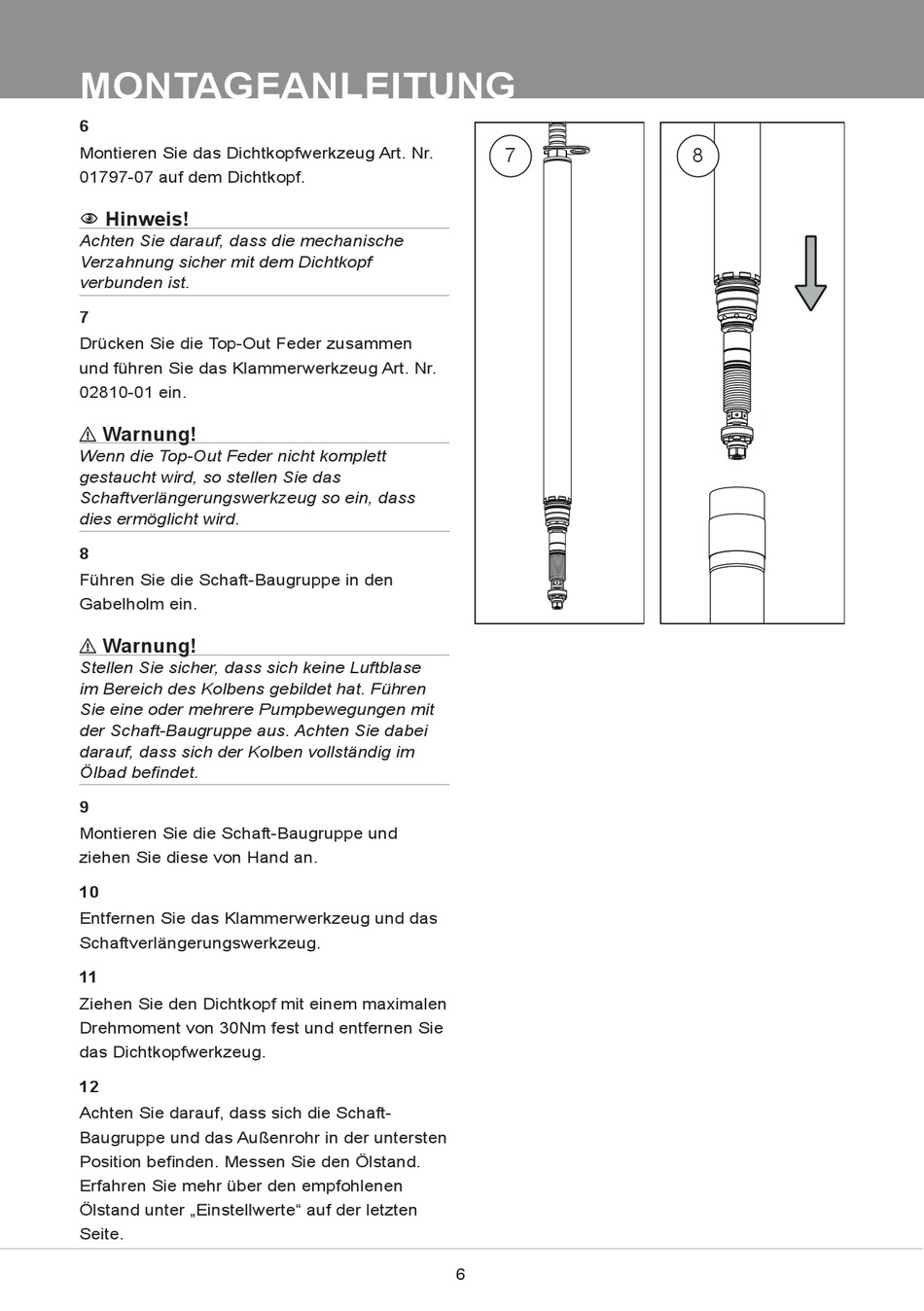

MONTAGEANLEITUNG
6
Montieren Sie das Dichtkopfwerkzeug Art. Nr.
01797-07 auf dem Dichtkopf.
Hinweis!
1
Achten Sie darauf, dass die mechanische
Verzahnung sicher mit dem Dichtkopf
verbunden ist.
7
Drücken Sie die Top-Out Feder zusammen
und führen Sie das Klammerwerkzeug Art. Nr.
02810-01 ein.
⚠
Warnung!
Wenn die Top-Out Feder nicht komplett
gestaucht wird, so stellen Sie das
Schaftverlängerungswerkzeug so ein, dass
dies ermöglicht wird.
8
Führen Sie die Schaft-Baugruppe in den
Gabelholm ein.
⚠
Warnung!
Stellen Sie sicher, dass sich keine Luftblase
im Bereich des Kolbens gebildet hat. Führen
Sie eine oder mehrere Pumpbewegungen mit
der Schaft-Baugruppe aus. Achten Sie dabei
darauf, dass sich der Kolben vollständig im
Ölbad befindet.
9
Montieren Sie die Schaft-Baugruppe und
ziehen Sie diese von Hand an.
10
Entfernen Sie das Klammerwerkzeug und das
Schaftverlängerungswerkzeug.
11
Ziehen Sie den Dichtkopf mit einem maximalen
Drehmoment von 30Nm fest und entfernen Sie
das Dichtkopfwerkzeug.
12
Achten Sie darauf, dass sich die Schaft-
Baugruppe und das Außenrohr in der untersten
Position befinden. Messen Sie den Ölstand.
Erfahren Sie mehr über den empfohlenen
Ölstand unter „Einstellwerte" auf der letzten
Seite.
