Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies
hat keinen Einfluss auf die Funktion Ihres
Öhlins Produktes. Reinigen Sie das Öhlins
Produkt vor dem Einbau gründlich mit einem
Stofflappen.

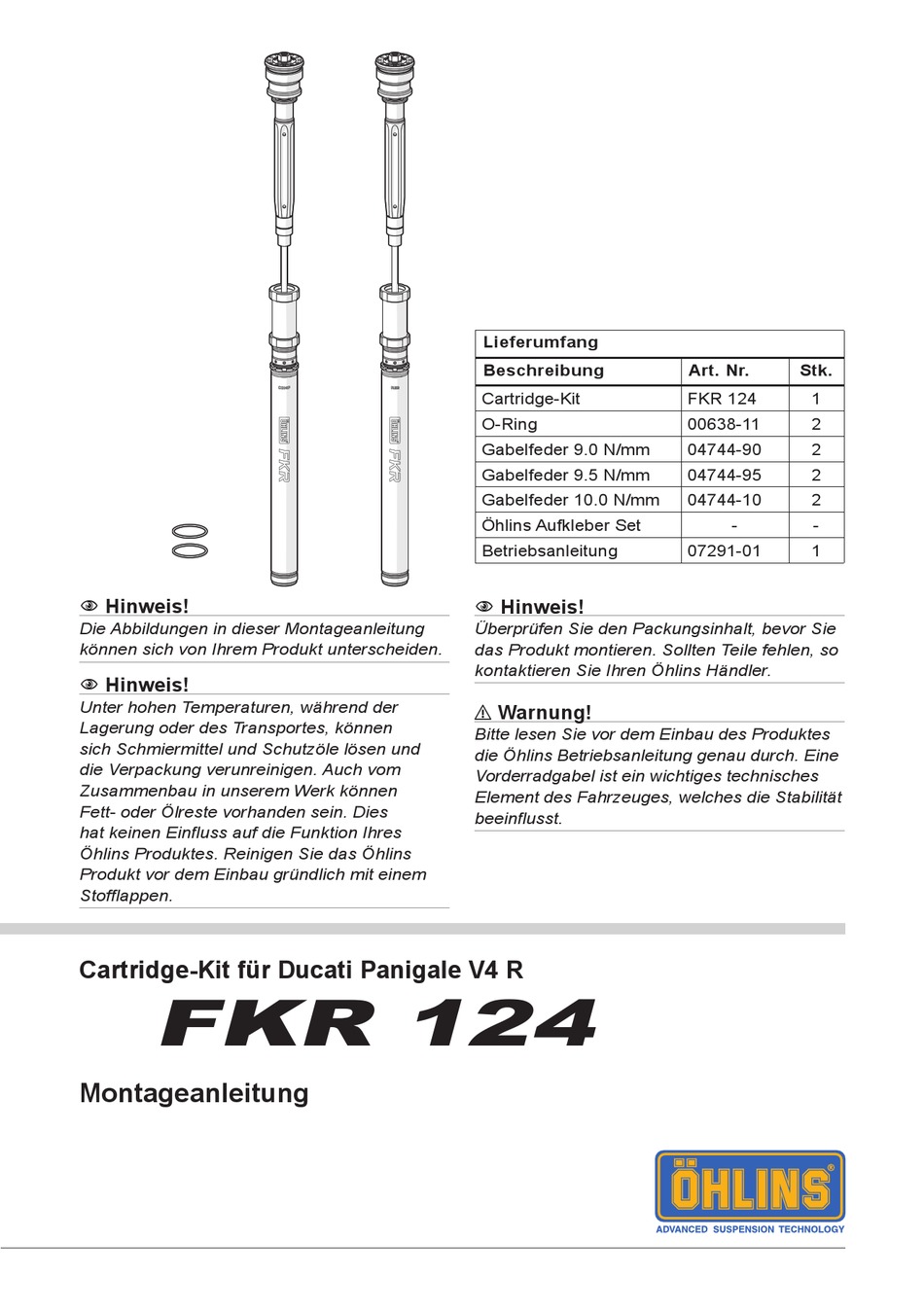

Cartridge-Kit für Ducati Panigale V4 R
FKR 124
Montageanleitung
Lieferumfang
Beschreibung
Cartridge-Kit
O-Ring
Gabelfeder 9.0 N/mm
Gabelfeder 9.5 N/mm
Gabelfeder 10.0 N/mm
Öhlins Aufkleber Set
Betriebsanleitung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKR 124
1
00638-11
2
04744-90
2
04744-95
2
04744-10
2
-
-
07291-01
1
Werbung
Verwandte Anleitungen für Ohlins FKR 124
Inhaltszusammenfassung für Ohlins FKR 124
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKR 124 O-Ring 00638-11 Gabelfeder 9.0 N/mm 04744-90 Gabelfeder 9.5 N/mm 04744-95 Gabelfeder 10.0 N/mm 04744-10 Öhlins Aufkleber Set Betriebsanleitung 07291-01 Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden.
- Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Hinweis! Es ist sehr zu empfehlen, dass ein Öhlins Reinigen Sie das Fahrzeug sorgfältig vor der Händler das Cartridge-Kit einbaut. Montage des Cartridge-Kits. ⚠ ⚠ Warnung! Warnung! Achten Sie darauf, dass Ihr Motorrad einen Eine gestauchte Feder und die Kraft dahinter, sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG 1 Ausbau der originalen Vorderradgabel Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Demontieren Sie den vorderen Kotflügel, die Bremssättel, den Tachogeber (falls vorhanden) und das Vorderrad.
- Seite 4 MONTAGEANLEITUNG 2 Zerlegen der originalen Vorderradgabel Demontieren Sie das Außenrohr vom Innenrohr. Hinweis! Gehen Sie dabei nach den Anweisungen Ihrer Die folgenden Arbeitsschritte beziehen sich auf fahrzeugspezifischen Bedienungsanleitung vor. beide Gabelholme. Montieren Sie die Innenrohrwerkzeuge Art. Nr. Schrauben Sie die Gabelkappe vom 24670-01 (Klemmwerkzeug) und Art.
- Seite 5 MONTAGEANLEITUNG 3 Montage des Öhlins Cartridge-Kits Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. ✋ Achtung! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf, die markierten Cartridge Einsätze wie folgt zu verbauen: - „Reb“ (Zugstufe) im rechten Gabelholm - „Comp“...
- Seite 6 MONTAGEANLEITUNG Montieren Sie das Schaftverlängerungswerkzeug Art. Nr. 01765-03 auf der Schaftverlängerung. Montieren Sie das Dichtkopfwerkzeug Art. Nr. 01797-07 auf dem Dichtkopf. Hinweis! Achten Sie darauf, dass die mechanische Verzahnung sicher mit dem Dichtkopf verbunden ist. Drücken Sie die Top-Out Feder zusammen und führen Sie das Klammerwerkzeug Art.
- Seite 7 MONTAGEANLEITUNG Montieren Sie das Stellen Sie die Zug-, die Druckstufe Schaftverlängerungswerkzeug Art. Nr. 01765- und die Vorspannung entsprechend 03. Führen Sie die Vorspannhülse (A), die den Angaben auf der letzten Seite ein. Gabelfeder (B) und den Spring Support (C) Verwenden Sie einen 3mm Inbusschlüssel über das Schaftverlängerungswerkzeug Art.
- Seite 8 GABELFEDER-GUIDE EINSTELLWERTE Empfohlenes Set-Up Achten Sie darauf die richtige Gabelfeder mit Blick auf Ihr Gewicht, Ihren Fahrstil und Ihre Vorlieben auszuwählen. Druckstufendämpfung Klicks Auf dieser Seite finden Sie die generellen Empfehlungen Zugstufendämpfung Klicks zur Federrate in Bezug zum Fahrergewicht. Kontaktieren Sie einen Öhlins Händler, um weitere Informationen zu Ölstand erhalten.
