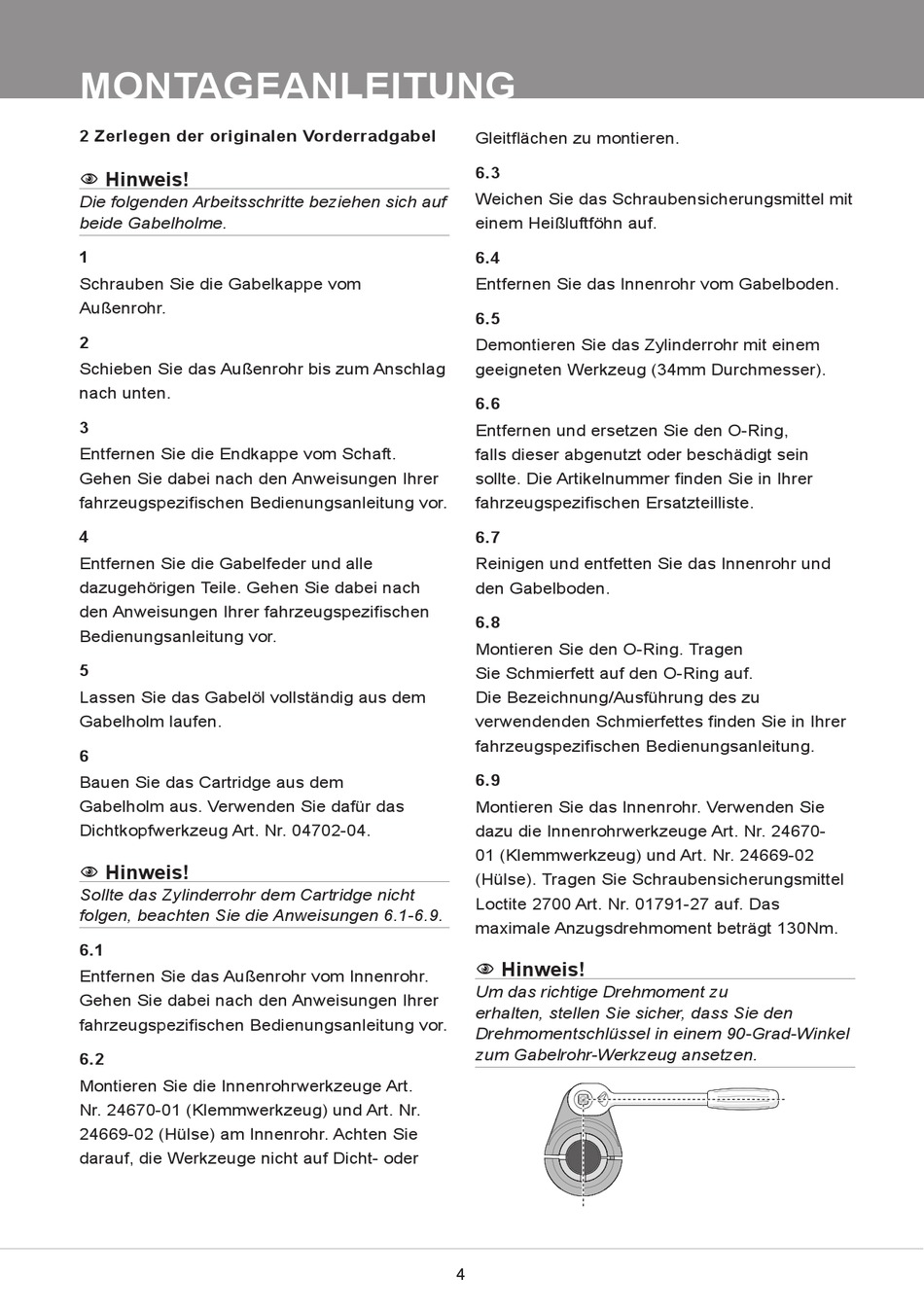

MONTAGEANLEITUNG
2 Zerlegen der originalen Vorderradgabel
Hinweis!
1
Die folgenden Arbeitsschritte beziehen sich auf
beide Gabelholme.
1
Schrauben Sie die Gabelkappe vom
Außenrohr.
2
Schieben Sie das Außenrohr bis zum Anschlag
nach unten.
3
Entfernen Sie die Endkappe vom Schaft.
Gehen Sie dabei nach den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung vor.
4
Entfernen Sie die Gabelfeder und alle
dazugehörigen Teile. Gehen Sie dabei nach
den Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
5
Lassen Sie das Gabelöl vollständig aus dem
Gabelholm laufen.
6
Bauen Sie das Cartridge aus dem
Gabelholm aus. Verwenden Sie dafür das
Dichtkopfwerkzeug Art. Nr. 04702-04.
Hinweis!
1
Sollte das Zylinderrohr dem Cartridge nicht
folgen, beachten Sie die Anweisungen 6.1-6.9.
6.1
Entfernen Sie das Außenrohr vom Innenrohr.
Gehen Sie dabei nach den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung vor.
6.2
Montieren Sie die Innenrohrwerkzeuge Art.
Nr. 24670-01 (Klemmwerkzeug) und Art. Nr.
24669-02 (Hülse) am Innenrohr. Achten Sie
darauf, die Werkzeuge nicht auf Dicht- oder
Gleitflächen zu montieren.
6.3
Weichen Sie das Schraubensicherungsmittel mit
einem Heißluftföhn auf.
6.4
Entfernen Sie das Innenrohr vom Gabelboden.
6.5
Demontieren Sie das Zylinderrohr mit einem
geeigneten Werkzeug (34mm Durchmesser).
6.6
Entfernen und ersetzen Sie den O-Ring,
falls dieser abgenutzt oder beschädigt sein
sollte. Die Artikelnummer finden Sie in Ihrer
fahrzeugspezifischen Ersatzteilliste.
6.7
Reinigen und entfetten Sie das Innenrohr und
den Gabelboden.
6.8
Montieren Sie den O-Ring. Tragen
Sie Schmierfett auf den O-Ring auf.
Die Bezeichnung/Ausführung des zu
verwendenden Schmierfettes finden Sie in Ihrer
fahrzeugspezifischen Bedienungsanleitung.
6.9
Montieren Sie das Innenrohr. Verwenden Sie
dazu die Innenrohrwerkzeuge Art. Nr. 24670-
01 (Klemmwerkzeug) und Art. Nr. 24669-02
(Hülse). Tragen Sie Schraubensicherungsmittel
Loctite 2700 Art. Nr. 01791-27 auf. Das
maximale Anzugsdrehmoment beträgt 130Nm.
Hinweis!
1
Um das richtige Drehmoment zu
erhalten, stellen Sie sicher, dass Sie den
Drehmomentschlüssel in einem 90-Grad-Winkel
zum Gabelrohr-Werkzeug ansetzen.
