Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies
hat keinen Einfluss auf die Funktion Ihres
Öhlins Produktes. Reinigen Sie das Öhlins
Produkt vor dem Einbau gründlich mit einem
Stofflappen.

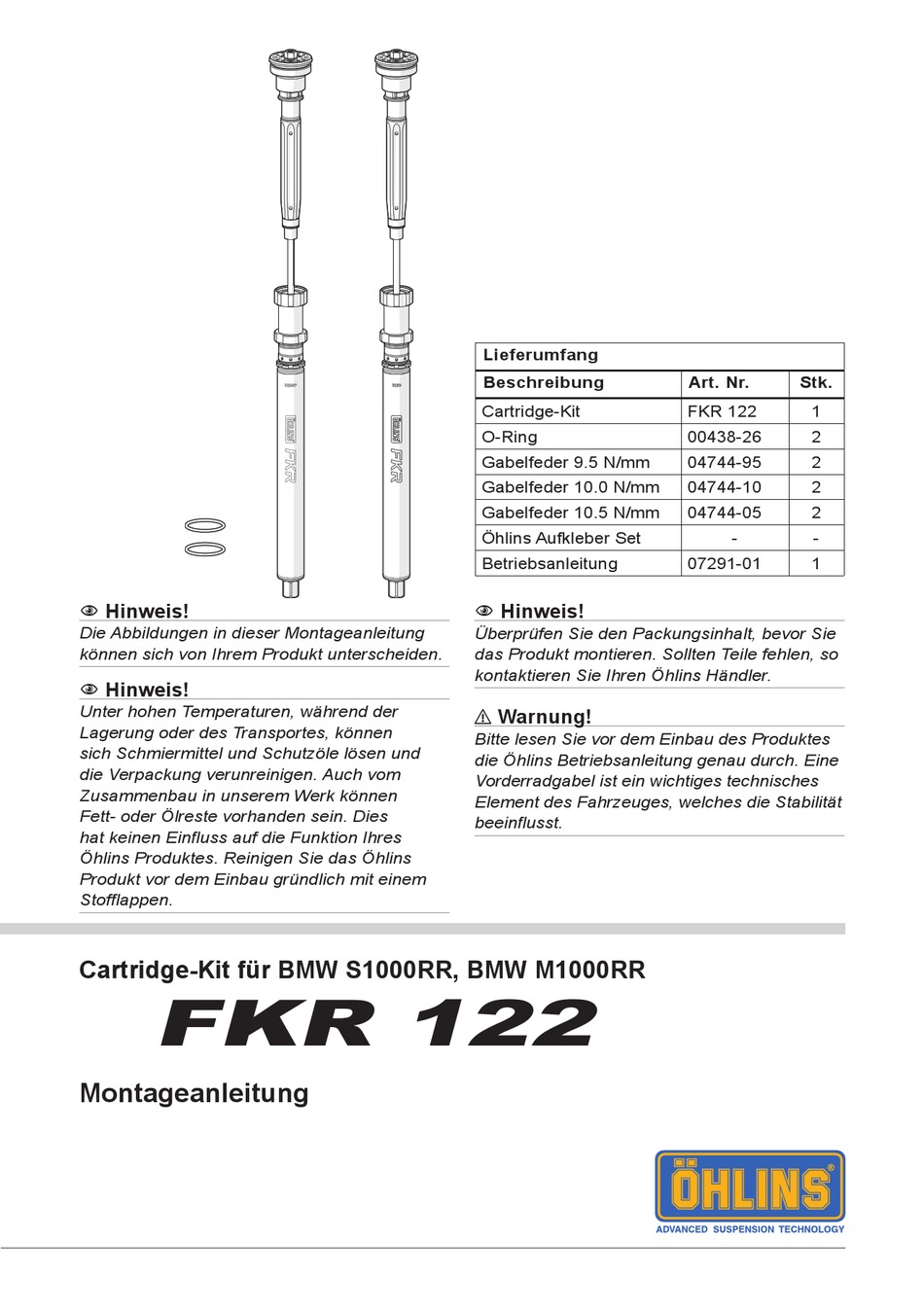

Cartridge-Kit für BMW S1000RR, BMW M1000RR
FKR 122
Montageanleitung
Lieferumfang
Beschreibung
Cartridge-Kit
O-Ring
Gabelfeder 9.5 N/mm
Gabelfeder 10.0 N/mm
Gabelfeder 10.5 N/mm
Öhlins Aufkleber Set
Betriebsanleitung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKR 122
1
00438-26
2
04744-95
2
04744-10
2
04744-05
2
-
-
07291-01
1

Werbung

loading

Inhaltszusammenfassung für Ohlins FKR 122

  • Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKR 122 O-Ring 00438-26 Gabelfeder 9.5 N/mm 04744-95 Gabelfeder 10.0 N/mm 04744-10 Gabelfeder 10.5 N/mm 04744-05 Öhlins Aufkleber Set Betriebsanleitung 07291-01 Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden.
  • Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Hinweis! Es ist sehr zu empfehlen, dass ein Öhlins Reinigen Sie das Fahrzeug sorgfältig vor der Händler das Cartridge-Kit einbaut. Montage des Cartridge-Kits. ⚠ ⚠ Warnung! Warnung! Achten Sie darauf, dass Ihr Motorrad einen Eine gestauchte Feder und die Kraft dahinter, sicheren Stand hat und nicht kippen kann.
  • Seite 3 MONTAGEANLEITUNG 1 Ausbau der originalen Vorderradgabel Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Demontieren Sie den vorderen Kotflügel, die Bremssättel, den Tachogeber (falls vorhanden) und das Vorderrad.
  • Seite 4 MONTAGEANLEITUNG 2 Zerlegen der originalen Vorderradgabel Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Schrauben Sie die Gabelkappe vom Außenrohr. Schieben Sie das Außenrohr bis zum Anschlag nach unten. Entfernen Sie die Endkappe vom Schaft. Gehen Sie dabei nach den Anweisungen Ihrer fahrzeugspezifischen Bedienungsanleitung vor.
  • Seite 5 MONTAGEANLEITUNG 3 Montage des Öhlins Cartridge-Kits Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. ✋ Achtung! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf, die markierten Cartridge Einsätze wie folgt zu verbauen: - „Reb“ (Zugstufe) im rechten Gabelholm - „Comp“...
  • Seite 6 MONTAGEANLEITUNG Montieren Sie das Schaftverlängerungswerk- zeug Art. Nr. 01765-03 auf der Schaftverlängerung. Montieren Sie das Dichtkopfwerkzeug Art. Nr. 01765-03 auf dem Dichtkopf. Hinweis! Achten Sie darauf, dass die mechanische Verzahnung sicher mit dem Dichtkopf verbunden ist. Drücken Sie die Top-Out Feder zusammen und führen Sie das Klammerwerkzeug Art.
  • Seite 7 MONTAGEANLEITUNG Montieren Sie das Schaftverlängerungswerkzeug Stellen Sie die Zug-, die Druckstufe Art. Nr. 01765-03. Führen Sie die Vorspannhülse und die Vorspannung entsprechend (A), die Gabelfeder (B) und den Spring Support den Angaben auf der letzten Seite ein. (C) über das Schaftverlängerungswerkzeug. Verwenden Sie einen 3mm Inbusschlüssel Wählen Sie die Gabelfeder nach den Angaben für die Zug- und Druckstufeneinsteller...
  • Seite 8 Sie einen Öhlins Händler, um weitere Informationen zu Ölstand erhalten. Ölstand -Minimum Hinweis! Öhlins Gabelöl Art. Nr. 01309-xx Nur die Gabelfedern des Artikelnummernkreises Gabelüberstand Standard 8790-xx werden paarweise verkauft. FKR 122 BMW S1000RR Fahrergewicht (kg) Federrate (N/mm) 10,5 Vorspannung (mm) Artikelnummer (Paar) 08790-90 08790-95 08790-10 08790-10 08790-05...
