inweiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inweiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies
hat keinen Einfluss auf die Funktion Ihres
Öhlins Produktes. Reinigen Sie das Öhlins
Produkt vor dem Einbau gründlich mit einem
Stofflappen.

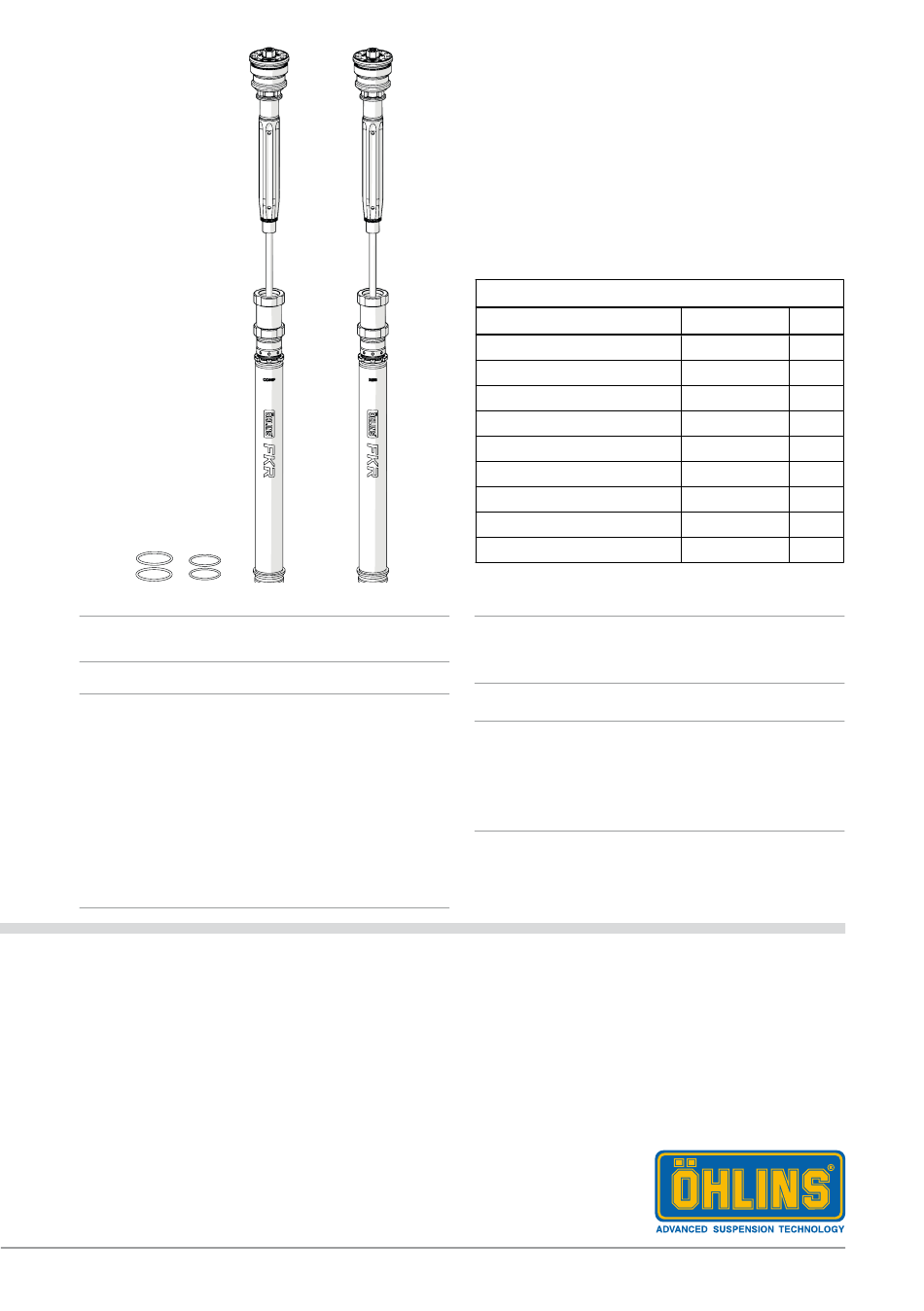

Cartridge-Kit für Kawasaki ZX-10R, Suzuki GSX-R1000R
fkR 105
Montageanleitung
Lieferumfang
Beschreibung
Cartridge-Kit
O-Ring 33x2
O-Ring 40x2.5
Gabelfeder 9.5 N/mm
Gabelfeder 10.0 N/mm
Gabelfeder 10.05 N/mm
Aufkleber
Aufkleber
Betriebsanleitung
inweiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKR 105
1
00438-50
2
00576-02
2
04744-95
2
04744-10
2
04744-05
2
00191-32
2
00191-33
2
07291-01
1
Werbung
Verwandte Anleitungen für Ohlins FKR 105
Inhaltszusammenfassung für Ohlins FKR 105
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKR 105 O-Ring 33x2 00438-50 O-Ring 40x2.5 00576-02 Gabelfeder 9.5 N/mm 04744-95 Gabelfeder 10.0 N/mm 04744-10 Gabelfeder 10.05 N/mm 04744-05 Aufkleber 00191-32 Aufkleber 00191-33 Betriebsanleitung 07291-01 inweiss! inweiss! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden.
- Seite 2 MoNtAGeANLeituNG ⚠ arnungs! inweiss! Es ist sehr zu empfehlen, dass ein Öhlins Reinigen Sie das Fahrzeug sorgfältig vor der Händler das Cartridge-Kit einbaut. Montage des Cartridge-Kits. ⚠ ⚠ arnungs! arnungs! Achten Sie darauf, dass Ihr Motorrad einen Eine gestauchte Feder und die Kraft dahinter, sicheren Stand hat und nicht kippen kann.
- Seite 3 MoNtAGeANLeituNG 1 Ausbau der originalen Vorderradgabel inweiss! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ arnungs! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Demontieren Sie den vorderen Kotflügel, die Bremssättel, den Tachogeber (falls vorhanden) und das Vorderrad.
- Seite 4 MoNtAGeANLeituNG 2 Zerlegen der originalen Vorderradgabel Montieren Sie das Innenrohrwerkzeug Art. Nr. inweiss! 00786-05 am Innenrohr. Achten Sie darauf, Die folgenden Arbeitsschritte beziehen sich auf das Werkzeug nicht auf Dicht- oder beide Gabelholme. Gleitflächen zu montieren. Schrauben Sie die Gabelkappe vom Außenrohr. Weichen Sie das Schraubensicherungsmittel mit einem Heißluftföhn auf.
- Seite 5 MoNtAGeANLeituNG 3 Montage des Öhlins Cartridge-Kits inweiss! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. ✋ Achtungs! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf, die markierten Cartridge Einsätze wie folgt zu verbauen: - „Reb“ (Zugstufe) im rechten Gabelholm - „Comp“...
- Seite 6 MoNtAGeANLeituNG Montieren Sie das Innenrohr unter Verwendung Montieren Sie die Schaft-Baugruppe und ziehen des Innenrohrwerkzeuges Art. Nr. 00786-05. Sie diese von Hand an. Tragen Sie Loctite 2700 Art. Nr. 01791-27 auf. Das maximale Anzugsdrehmoment beträgt Entfernen Sie das Klammerwerkzeug Art. Nr. 130Nm.
- Seite 7 MoNtAGeANLeituNG Achten Sie darauf, dass sich die Schaft- Stellen Sie die Zug-, die Druckstufe und die Baugruppe und das Außenrohr in der untersten Vorspannung entsprechend den Angaben auf der Position befinden. Messen Sie den Ölstand. letzten Seite ein. Verwenden Sie einen 3mm Erfahren Sie mehr über den empfohlenen Inbusschlüssel für die Zug- und Ölstand unter „Einstellwerte“...
- Seite 8 eiNSteLL eRte GABeLfedeR-Guide empfohlenes Set-up Achten Sie darauf die richtige Gabelfeder mit Blick auf Ihr Gewicht, Ihren Fahrstil und Ihre Vorlieben Druckstufendämpfung Klicks auszuwählen. Auf dieser Seite finden Sie die generellen Empfehlungen zur Federrate in Bezug Zugstufendämpfung Klicks zum Fahrergewicht. Kontaktieren Sie einen Öhlins Ölstand Händler, um weitere Informationen zu erhalten.
