Einleitung
1.2 Beschreibung
Ausgelegt für Zuverlässigkeit in rauen Umgebungen
•
•
•
•
•
Optionen für eine universelle Stromversorgung
•
•
•
•
•
1.2

Beschreibung

Der RUGGEDCOM RSG2300PF verfügt über verschiedene Ports, Bedienelemente und
Anzeige-LEDs auf dem Anzeigefeld zum Anschließen, Konfigurieren und Testen des
Geräts. Das Anzeigefeld kann sich je nach Montagekonfiguration auf der Rückseite,
Vorderseite oder Oberseite des Geräts befinden.
1
2
3
4
5
6
7
8

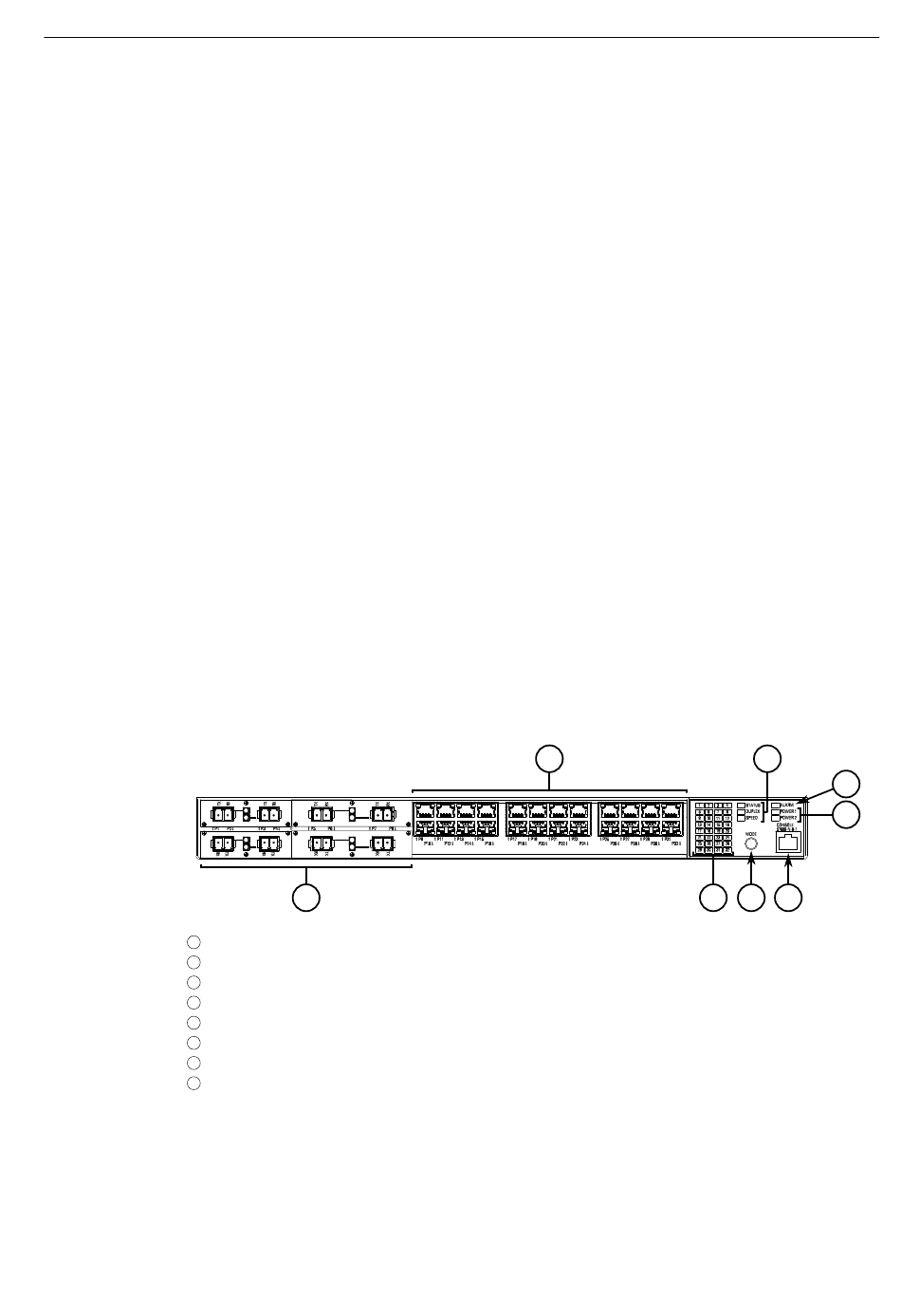

Abbildung 1.1
2
Elektromagnetische Verträglichkeit und Überspannungsfestigkeit
Zero-Packet-Loss (ZPL)™ -Technologie
-40 bis 85 °C (-40 bis 185 °F) Betriebstemperatur (ohne Belüftung)
Geeignet für Leiterplatten mit Schutzbeschichtung (optional)
Verzinktes Stahlgehäuse 18 AWG
Vollständig integriertes Netzteil
Gerätestromversorgung – 24 V DC (10-36 V DC), 48 V DC (36-59 V DC),
88-300 V DC oder 85-264 V AC
Schraubbare oder steckbare Reihenklemmen für zuverlässige wartungsfreie Ver-
bindungen
Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F)
PoE-Stromversorgung – 48 V DC
1
Ethernet-Ports in Glasfaser- oder Kupfertechnik
Ethernet-Port in Kupfertechnik
Port-Statusanzeige-LEDs
Betriebsart-Taste
Serieller RS-232-Konsolen-Port (RJ45)
Anzeigemodus-LEDs
Alarmanzeige-LED
Stromversorgungsmodul-Anzeige-LEDs
RUGGEDCOM RSG2300PF
2
3
Montagehandbuch, 01/2020, C79000-G8900-1348-06
6
7
8
4 5
