Kühlflüssigkeit
Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16

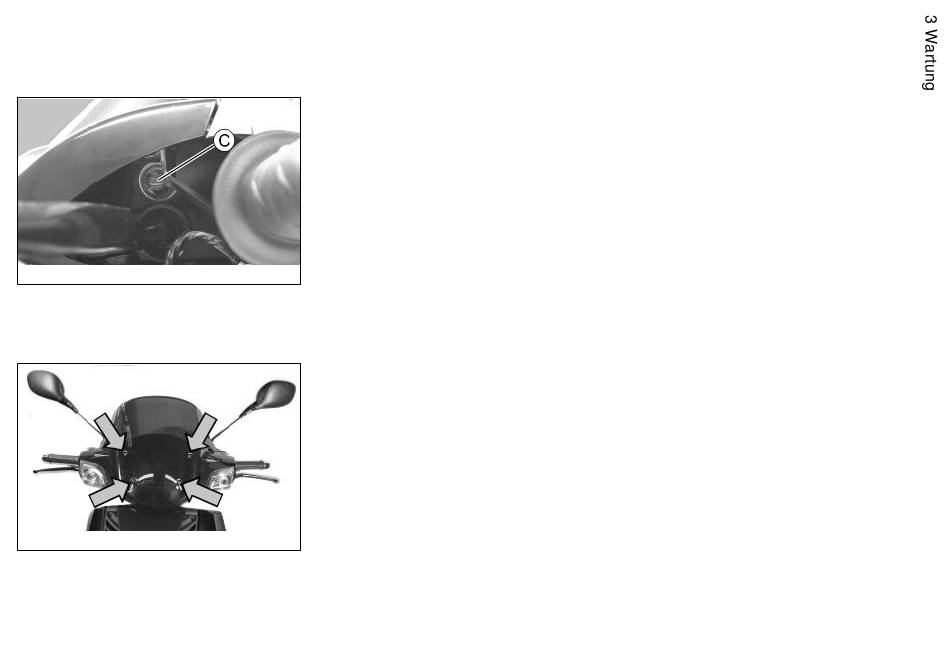

Kontrolle bremsflüssigkeitsstand (03_17)
Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich an
den Hauptbremszylindern unter den Deckeln an der Lenkerverkleidung. Für die Füll-
standkontrolle wie folgt vorgehen:
1. Das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer
stellen.
2. Den Bremsflüssigkeitsstand durch das entsprechende Schauglas «C» überprüfen.
Ein geringes Absinken des Bremsflüssigkeitsstands kann durch die Abnutzung der
03_17
Bremsbeläge verursacht sein. Ist der Bremsflüssigkeitsstand unter Minimum abge-
sunken, sollten Sie eine autorisierte Vertragswerkstatt bzw. Vertragshändler auf-
suchen und dort die Bremsanlage genau überprüfen lassen.
Auffüllen von bremsflüssigkeit (03_18, 03_19, 03_20, 03_21,
03_22, 03_23, 03_24, 03_25, 03_26)
Wie folgt vorgehen:
1. Die vier gezeigten Schrauben abschrauben und den Wetterschutz ausbauen.
2. Beide Inspektionsdeckel «A» entfernen.
3. Die beiden Schrauben «B» (eine pro Seite) abschrauben.
4. Die fünf Schrauben «C» abschrauben.
03_18
5. Die rechte und linke Einheit der Bedienungselemente entfernen.
6. Die beiden Schrauben «D» (eine pro Seite) abschrauben und die Lenkerverkleidung
abmontieren.
47
