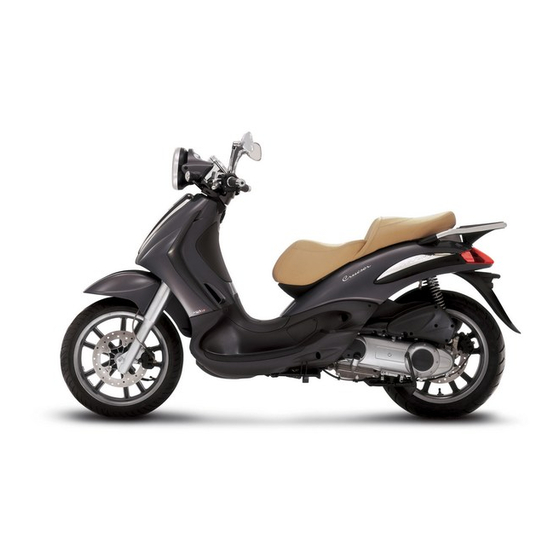

PIAGGIO BEVERLY Cruiser 250ie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorroller
  5. BEVERLY Cruiser 250ie
  6. Bedienungsanleitung
PIAGGIO BEVERLY Cruiser 250ie Bedienungsanleitung

PIAGGIO BEVERLY Cruiser 250ie Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
BEVERLY Cruiser 250ie

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO BEVERLY Cruiser 250ie

Inhaltszusammenfassung für PIAGGIO BEVERLY Cruiser 250ie

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 16 Ausbau luftfilter................. 50 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..17 Reinigung des Luftfilters............50 Arbeitsweise................17 Kühlflüssigkeitsstand..............51 Die programmierung der Piaggio wegfahrsperre....18 Kontrolle bremsflüssigkeitsstand..........53 Zugang zum benzintank............20 Auffüllen von bremsflüssigkeit..........54 Steckdose................. 21 Batterie..................55 Het zadel...................
  • Seite 6 Bordwerkzeug................84 ERSATZTEILE UND ZUBEHÖR..........85 Hinweise................... 86 DAS WARTUNGSPROGRAMM..........89 Tabelle wartungsprogramm............90...

  • Seite 7: Fahrzeug

    BEVERLY Cruiser 250ie Kap. 01 Fahrzeug...
  • Seite 8 01_01...

  • Seite 9: Das Cockpit

    Das cockpit (01_01) A = Benzinstandanzeiger B = Hupenschalter C = Blinkerschalter D = Bremshebel Hinterradbremse E = Licht-Wechselschalter F = Lichthupenschalter G = Armaturenbrett H = Schalter zum Abstellen des Motors I = Schalter für elektrische Sitzbanköffnung L = Bremshebel Vorderradbremse M = Gasgriff N = Anlasserschalter O = Zündschloss...
  • Seite 10 01_02...

  • Seite 11: Analoge Instrumente

    Analoge instrumente (01_02) A = Benzinreservekontrolle B = Benzinstandanzeiger C = Tageskilometerzähler D = Nullstellen Tageskilometerzähler E = Tachometer F = Gesamt-Kilometerzähler G = Wasser-Temperaturkontrolle H = Öldruckkontrolle I = Blinkerkontrolle L = Fernlichtkontrolle M = Drehzahlmesser N = Einspritzkontrolle O = Led Wegfahrsperre Zündschloss (01_03) Das Zündschloss «A»...

  • Seite 12: Lenkerschloss Absperren

    LOCK «3»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet. Die Wasertemperaturkontrolle "G" und die Einspritzkontrolle "N" schalten sich beim Umschalten von "OFF auf "ON" für 3-4 Sekunden ein und zeigen damit den richtigen Betrieb der Kontrolllampe für Störungsanzeige an. 01_03 Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»...

  • Seite 13: Lenkradschloss Absperren

    Lenkradschloss absperren (01_04) Zum Abbiegen nach Links den Schalter «C» nach links stellen. Zum Abbiegen nach Rechts den Schalter «C» nach rechts stellen. Zum Ausschalten der Blinker in die Mitte auf den Schalter «C» drücken. 01_04 01_05 Hupendruckknopf (01_05) Zum Hupen den Schalter «B» drücken.

  • Seite 14: Umschalter Fernlicht/ Abblendlicht

    01_06 Umschalter fernlicht/ abblendlicht (01_06) Steht der Licht-Wechselschalter «E» auf Position «1», ist das Abblendlicht einge- schaltet. Auf Position «2» wird das Fernlicht eingeschaltet. Zum Betätigen der Licht- hupe auf den Schalter «F» drücken. 01_07 Startschalter (01_07) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «N»...

  • Seite 15: Schalter Zum Abstellen Des Motors

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.

  • Seite 16: Die Schlüssel

    Zusammen mit den Schlüsseln wird eine CODE CARD übergeben, auf der die me- chanische Kennziffer der Schlüssel wiedergegeben ist. WARNUNG DER VERLUST DES ROTEN SCHLÜSSELS MACHT ES UNMÖGLICH ZUKÜNF- TIG REPARATUREN AN DER "PIAGGIO WEGFAHRSPERRE" UND AN DER MOTOR-ZÜNDELEKTRONIK VORZUNEHMEN. WARNUNG 01_10 WIR RATEN IHNEN SOWOHL DIE CODE CARD ALS AUCH DEN ROTEN SCHLÜSSEL AN EINEM SICHEREN ORT AUFZUBEWAHREN (NICHT IM FAHR-...

  • Seite 17: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    01_12 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_12) Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe «O» angezeigt. Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. Bei Störungen am System gibt die LED-Anzeige der autorisierten Vertragswerk- statt je nach aufgetretener Störung durch unterschiedliches Blinken Hinweise auf die...

  • Seite 18: Die Programmierung Der Piaggio Wegfahrsperre

    TÜMER DER ROTE SCHLÜSSEL, ALLE ANDEREN SCHLÜSSEL UND DIE «CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der «PIAGGIO WEGFAHRSPERRE» bzw. zum Speichern weiterer Schlüssel benötigt werden. Bei der Programmierung muss der Seitenständer angehoben sein und der Not-Aus-...

  • Seite 19: Anfang Der Programmierung - Roter Schlüssel

    Anfang der programmierung - roter schlüssel Den roten Schlüssel in das Zündschloss stecken (bei Stellung «OFF») und auf «ON» drehen. Den Schlüssel für kurze Zeit (zwischen 1 und 3 Sek.) in dieser Stellung lassen, anschließend wieder auf «OFF» stellen und abziehen. Zweite phase - schwarzer schlüssel Nachdem Sie den roten Schlüssel abgezogen haben, muss der schwarze Schlüssel innerhalb von 10 Sek.

  • Seite 20: Zugang Zum Benzintank

    PROGRAMMIERUNG FALSCH AUSGEFÜHRT WORDEN, MUSS DIE PROGRAM- MIERUNG AB DEM ERSTEN PUNKT WIEDER NEU BEGONNEN WERDEN. Zugang zum benzintank (01_13, 01_14) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Handschuhfach öffnet. Steht der Zündschlüssel auf «LOCK», muss der Zündschlüs- sel vorm Drücken auf «OFF»...

  • Seite 21: Steckdose

    Steckdose (01_15) Im Helmfach befindet sich eine Steckdose «D». Über die Steckdose können Verbraucher (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_15 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN. Elektrische Angaben Steckdose 12 V - 180W MAX Het zadel (01_16, 01_17) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z.
  • Seite 22 01_17 01_18 01_19...

  • Seite 23: Sitzbanköffnung

    Sitzbanköffnung (01_19) Bei Zündschlüssel auf Stellung «OFF» oder «ON» bzw. bei laufendem Motor kann die Sitzbank durch Druck auf den Schalter «I» elektrisch geöffnet werden. Bei einem Ausfall der elektrischen Sitzbanköffnung muss der Notfallhebel «A» betätigt werden. Nur bei Zündschlüssel in Position «LOCK» wird das Öffnen der Sitzbank gesperrt. Fahrgestell- und motornummer (01_20, 01_21) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die jeweils auf dem Rahmen bzw.

  • Seite 24: Öffnen Des Vorderen Handschuhfachs

    Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_20 01_21 Öffnen des vorderen Handschuhfachs (01_22) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Handschuhfach öffnet. Steht der Zündschlüssel auf «LOCK», muss der Zündschlüs- sel vorm Drücken auf «OFF»...

  • Seite 25: Taschenhaken

    Taschenhaken (01_23) Der Taschenhaken «B» ist versenkt an der Schild-Rückseite angebracht. Damit Sie den Taschenhaken benutzen können, muss dieser leicht nach hinten vorgezogen werden. 01_23...

  • Seite 27: Benutzungshinweise

    BEVERLY Cruiser 250ie Kap. 02 Benutzungshinweise...

  • Seite 28: Kontrollen

    Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Den Betrieb der Vorder- und Hinterradbremsen prüfen. 6.

  • Seite 29: Technische Angaben

    KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. ACHTUNG DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜND- SCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW.

  • Seite 30: Reifendruck

    02_02 Reifendruck (02_02) Regelmäßig entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifendruck sowie den Reifenverschleiß kontrollieren. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden bevor die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauf- fläche nicht ungleichmäßig abgenutzt ist.

  • Seite 31: Einstellen Der Stoßdämpfer

    2 bar (-) Reifendruck hinterer Reifen (mit Beifahrer) 2,5 bar (-) Einstellen der Stoßdämpfer (02_03, 02_04) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer.

  • Seite 32: Einfahren

    WARNUNG ES WIRD ABSOLUT DAVON ABGERATEN DIE VORSPANNUNG AN DEN BEI- DEN STOSSDÄMPFERN UNTERSCHIEDLICH EINZUSTELLEN. Einfahren WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN.

  • Seite 33: Vorkehrungen

    1. Das Fahrzeug auf den Hauptständer stellen, das Hinterrad darf den Boden nicht berühren. 2. Den Gasgriff im Leerlauf halten. 3. Den Zündschlüssel in das Zündschloss «A» stecken und auf «ON» drehen. 4. Sicherstellen, dass der Not-Aus Schalter «H» auf «RUN» steht, und dass der Sei- tenständer in Ruhestellung ist.

  • Seite 34: Bei Startschwierigkeiten

    HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD. WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN.

  • Seite 35: Abstellen Des Motors

    Abstellen des Motors (02_08) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel «A» auf «OFF» stellen (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, 02_08 DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN.
  • Seite 36 Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug am seitlichen Handgriff nach hinten anheben. Seitenständer Mit dem Fuß auf den Überstand am Ständer «L» drücken, biss er in geöffneter Position einrastet, dann gleichzeitig das Fahrzeug auf den Ständer auflehnen. WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR AUSGESCHALTET.

  • Seite 37: Automatische Kraftübertragung

    ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet.

  • Seite 38: Sicheres Fahren

    Sicheres fahren Im Folgenden sind hier einige einfache Ratschläge wiedergegeben, die es ihnen er- möglichen werden ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren. Ihre Fähigkeit und Ihre mechanischen Kenntnisse sind die Grundlage für ein sicheres Fahren. Wir empfehlen solange Probefahrten mit dem Fahrzeug auf Neben- straßen mit wenig Verkehr zu machen, bis Sie Ihr Fahrzeug gut kennen.
  • Seite 39 ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT. ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN.

  • Seite 41: Wartung

    BEVERLY Cruiser 250ie Kap. 03 Wartung...

  • Seite 42: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Haupt- lager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 43: Nachfüllen Von Motoröl

    Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten werden. Zum Auffüllen von Öl zwischen den Markierungen MIN und MAX werden ~ 200 cm³ Motoröl benötigt.

  • Seite 44: Empfohlene Produkte

    WIRD ZUVIEL ÖL EINGEFÜLLT, KANN DIES ZU SCHLACKEBILDUNG UND EI- NEM STÖRUNGEN BEIM FAHRZEUGBETRIEB FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE PIAGGIO-VERTRAGSWERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET SIND. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE-...

  • Seite 45: Hinterradgetriebeölstand

    03_05 03_06 Hinterradgetriebeölstand (03_06) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1) Das Fahrzeug muss auf ebenem Untergrund auf den Hauptständer gestellt werden. 2) Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wieder einführen und wieder vollständig festschrauben.
  • Seite 46 3) Den Ölmessstab herausziehen und prüfen, ob der Ölstand bis zur ersten Kerbe von unten reicht. 4) Den Ölmessstab wieder richtig festschrauben. ANMERKUNG DIE MARKIERUNGEN AM MESSSTAB, MIT AUSNAHME DER MARKIERUNG FÜR MAX ÖLSTAND, BEZIEHEN SICH AUF ANDERE FAHRZEUGMODELLE DES HERSTELLERS UND HABEN FÜR DIESES FAHRZEUG KEINE BESONDERE BE- DEUTUNG.

  • Seite 47: Technische Angaben

    Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Getriebeöl 250 cm³ Reifen (03_07) Den Reifendruck regelmäßig prüfen. Die Reifen sind mit Abnutzungsanzeigern ver- sehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden.

  • Seite 48: Ausbau Der Zündkerze

    2 bar (-) Reifendruck hinterer Reifen (mit Beifahrer) 2,5 bar (-) Ausbau der zündkerze (03_08, 03_09) Wie folgt vorgehen: 1. Die Kerzenklappe auf der rechten Fahrzeugseite entfernen. Die Zündkerze kann jetzt von Hand erreicht werden. 2. Den Zündkerzenstecker «A» des Zündkabels von der Zündkerze abnehmen. 3.
  • Seite 49 ABGESOFFEN IST (ZUM AUSSTOßEN VON ÜBERSCHÜSSIGEM BENZIN, SIEHE «SICHERES FAHREN»), SOLLTE DER KERZENSTECKER AUF DER ZÜNDKER- ZE BLEIBEN UND DIE ZÜNDKERZE FERN VON DER KERZENÖFFNUNG MAS- SEKONTAKT HABEN, UM EIN ENTZÜNDEN DES AUSGESTOßENEN BENZINS ZU VERMEIDEN. Technische angaben Zündkerze CHAMPION RG 4 PHP Elektrodenabstand 0,7 ÷...

  • Seite 50: Ausbau Luftfilter

    03_11 Ausbau luftfilter (03_11) Um an den Luftfilter gelangen zu können, wie folgt vorgehen: 1. Den Trittbrettbelag anheben und die drei Schrauben «A» abschrauben. 2. Das rechte Trittbrett soweit verschieben, so dass die neun Schrauben «B» zu- gänglich sind und abgeschraubt werden können. 3.

  • Seite 51: Kühlflüssigkeitsstand

    ACHTUNG BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DIE WAR- TUNGSINTERVALLE FÜR DEN LUFTFILTER IN KÜRZEREN ABSTÄNDEN ER- FOLGEN, UM SCHÄDEN AM MOTOR ZU VERMEIDEN. Empfohlene produkte AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit Kühlflüssigkeitsstand (03_12, 03_13, 03_14) Die Kühlung des Motors erfolgt durch einen Druckwasserkreislauf.
  • Seite 52 c) Den Deckel vom Ausdehnungsgefäß «B» durch Drehen gegen den Uhrzeigersinn abschrauben. d) Das Innere des Ausdehnungsgefäßes kontrollieren: Im Inneren des Ausdehnungs- gefäßes ist am Plastik eine Markierung für den Mindest- und Maximalstand der Kühlflüssigkeit zu sehen. e) Die Kühlflüssigkeit auffüllen, falls der Kühlflüssigkeitsstand unter die Markierung MIN im Ausdehnungsgefäß...

  • Seite 53: Kontrolle Bremsflüssigkeitsstand

    WARNUNG UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DER MAXIMALSTAND NIE ÜBERSCHRITTEN WIRD. UM EINEN KORREKTEN MOTORBETRIEB ZU GEWÄHRLEISTEN, MUSS DER KÜHLERGRILL SAUBER GEHALTEN WERDEN. Kontrolle bremsflüssigkeitsstand (03_15) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker.

  • Seite 54: Auffüllen Von Bremsflüssigkeit

    Auffüllen von bremsflüssigkeit (03_16, 03_17) Die Angaben beziehen sich auf eine Bremsanlage gelten aber für beide. Die Mutter «A» abschrauben, den linken Rückspiegel abmontieren und die Plastik- abdeckung «B» entfernen. Die beiden Schrauben «C» abschrauben, den Deckel des Bremsflüssigkeitsbehälters abnehmen und die zwischenliegende Gummimembran entfernen.

  • Seite 55: Batterie

    Empfohlene produkte AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 03_18 Batterie (03_18) Um an die Batterie zu gelangen, wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen. 2. Die Sitzbank öffnen. 3. Die Befestigungsschrauben «A» und den Deckel «B» entfernen. 4.

  • Seite 56: Inbetriebnahme Einer Neuen Batterie

    WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. WARNUNG DIE BATTERIEFLÜSSIGKEIT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AU- GEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN. BEI VERSEHENTLICH- EM KONTAKT SOFORT MIT VIEL WASSER ABSPÜLEN UND EINEN ARZT AUFSUCHEN.

  • Seite 57: Längerer Stillstand

    ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. Längerer stillstand (03_19) Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt.

  • Seite 58: Sicherungen

    Sicherungen (03_20, 03_21, 03_22) Die elektrischen Anlage ist ausgestattet mit: 1. Sechs Sicherungen «A», die hinter der rechten Seitenverkleidung angebracht sind. 2. Vier Sicherungen «B», die oben links im Inneren des Handschuhfachs angebracht sind. In der Tabelle sind die Positionen und die technischen Angaben der im Fahrzeug befindlichen Sicherungen aufgeführt.
  • Seite 59 Batterie Einspritz- Zündelektronik. Sicherung Nr. 2 Leistung:7,5A Geschützte Stromkreise:Stromversorgung von Batterie zu Wegfahrsperre und Blinker. Sicherung Nr. 3 Leistung:10A Geschützte Stromkreise:Stromversorgung von Batterie zu Einspritz-Ladung Sicherung Nr. 4 Leistung:15 A Geschützte Stromkreise:Stromversorgung von Batterie zu Sitzbanköffnung, Steckdose 12V-180W, Kühlgebläse, Diebstahlsicherung, Helmfachbeleuchtung.
  • Seite 60 Geschützte Stromkreise:Stromversorgung über Zündschlüssel für Fernrelais Fernlicht, Fernrelais Abblendlicht, Bremslicht und Starten. Sicherung Nr. 8 Leistung:7,5A Geschützte Stromkreise:Stromversorgung über Zündschlüssel für Armaturenbrettbeleuchtung, Hupe, Standlicht. Sicherung Nr. 9 Leistung:7,5A Geschützte Stromkreise:Stromversorgung über Zündschlüssel für Fernrelais Einspritz-Ladung, Fernrelais Kühlgebläse, Wegfahrsperre, Einspritz-Elektronik. Sicherung Nr. 10 Leistung:7,5A Geschützte Stromkreise:Stromversorgung...
  • Seite 61 03_20 03_21 03_22...
  • Seite 62 LAMPENLISTE Lampe Abblendlicht / Fernlicht Typ: Halogen (H4) Menge: 1 Leistung: 12V - 55/60 W Lampe vorderes Standlicht Typ: Vollglas Menge: 1 Leistung: 12V - 5W Blinkerlampen Typ: Kugel Menge: 4 Leistung: 12V - 10W Rücklichtlampe Typ: Vollglas Menge: 2 Leistung: 12V - 3W Bremslichtlampen Typ: Kugel...

  • Seite 63: Auswechseln Der Scheinwerferlampen

    Lampe Helmfachbeleuchtung Typ: Zylindrisch Menge: 1 Leistung: 12V - 5W Lampe Typ: Vollglas Nummernschildbeleuchtung Menge: 1 Leistung: 12V - 5W Auswechseln der scheinwerferlampen (03_23, 03_24) Um an die Lampen gelangen zu können, die Schraube «A» abschrauben, die Schein- werfereinheit entfernen und den Abstandhalter sowie die Unterlegscheibe aufbewah- ren.

  • Seite 64: Einstellung Des Scheinwerfers

    Einstellung des scheinwerfers (03_25, 03_26, 03_27) Für die vertikale Einstellung des Scheinwerferstrahls (Höheneinstellung): 1. Das fahrbereite Fahrzeug mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen, im Halbschatten befindlichen Wand stellen, die Fahr- zeugachse muss dabei im rechten Winkel zur Wand stehen. 2.

  • Seite 65: Vordere Blinker

    03_28 Vordere Blinker (03_28) Zum Wechseln der Lampe wie folgt vorgehen: 1. Die Schraube «A» abschrauben und entfernen. 2. Das Blinkerglas «B» entfernen. Dabei darauf achten, dass die Sperrzunge nicht abbricht. 3. Leicht auf die Lampe «C» drücken und gegen den Uhrzeigersinn drehen. 4.
  • Seite 66 2. Die Schraube «A» abschrauben, die Plastikverkleidung des Gepäckträgers entfer- nen und die drei Befestigungsschrauben des Gepäckträgers abschrauben. 3. Die Schraube «B» abschrauben. 4. Die Schrauben «C» abschrauben und die Seitenverkleidungen abmontieren. Da- rauf achten, dass die Sperrzungen nicht beschädigt werden. 5.
  • Seite 67 03_31 03_32 03_33...

  • Seite 68: Nummernschildbeleuchtung

    03_34 Nummernschildbeleuchtung (03_34) Die Schraube «C» entfernen und dann die Lampenfassung herausziehen. Helmfachbeleuchtung (03_35) Das Helmfach öffnen, das durch Druck befestigte Glas herausziehen und die Lampe wechseln. 03_35...

  • Seite 69: Rückspiegel

    Rückspiegel (03_36) Die Einstellung der Rückspiegel erfolgt durch leichten Druck auf den Spiegelrand in die gewünschte Richtung. 03_36 Hinterrad-scheiben-bremse (03_37) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden.

  • Seite 70: Loch Im Reifen

    PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE- HEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBELHUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.

  • Seite 71: Stilllegen Des Fahrzeugs

    ACHTUNG BEI VERWENDUNG EINES REIFENREPARATURSPRAYS MÜSSEN DIE ANWEI- SUNGEN AUF DER VERPACKUNG ODER AUF DER SPRAYDOSE BEFOLGT WERDEN. WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN.

  • Seite 72: Fahrzeugreinigung

    Empfohlene produkte AGIP CITY HI TEC 4T Schmieröl für Bowdenzüge (Gasgriff) Öl für 4-Taktmotoren Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden.
  • Seite 73 • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. • KEINEN HOCHDRUCKSTRAHL BENUTZEN. • KEINE DAMPFREINIGUNG BENUTZEN. • DER WASSERSTRAHL DARF NIE DIREKT AUF FOLGENDE TEILE GERICHTET WERDEN: VERGASER, ELEKTROKABEL, LÜFTUNGSÖFFNUNGEN AM AN- TRIEBS- UND LÜFTERDECKEL.
  • Seite 74 ES WIRD EINE SPEZIELLE GLANZPASTE FÜR EDELSTAHL-AUSPUFFROHRE EMPFOHLEN, DIE UNTER DER KENNZIFFER 602683M BEIM HÄNDLERNETZ BESTELLT WERDEN KANN. STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON» stellen. «OFF» Sicherung beschädigt Die beschädigte Sicherung wechseln und das Fahrzeug bei einer autorisierten Vertragswerkstatt überprüfen lassen.
  • Seite 75 * WICHTIG: DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜNDSCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW. DER KATALYSATOR BESCHÄDIGT WERDEN.
  • Seite 76 HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verstopft oder Versuchen mit Pressluft verschmutzt durchzublasen, andernfalls auswechseln UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen. Vorrichtungen der Bremsanlage defekt. Luft im Bremskreislauf der Vorder- oder Hinterradbremse.

  • Seite 79: Technische Daten

    BEVERLY Cruiser 250ie Kap. 04 Technische daten...
  • Seite 80 04_01...

  • Seite 81: Motordaten

    MOTORDATEN Einzylinder 4-Taktmotor Hubraum 244 cm³ Bohrung x Hub 72 x 60 mm Verdichtungsverhältnis 11 ± 0,5 : 1 Leerlaufdrehzahl 1.700 ± 100 U/Min Ventilsteuerung 4 Ventile, einzelne obenliegende durch Kette angetriebene Nockenwelle. Ventilspiel Einlass: 0,10 mm - Auslass: 0,15 Maximale Leistung 16,2 kW bei 8.250 U/Min Maximales Drehmoment...
  • Seite 82 Starten Elektrisch Zündung Elektronisch mit induktiver Hochleistungsentladung und mit getrennter Zündspule. Vorzündung Über Zündelektronik gesteuerte dreidimensionale Mappe des Typs α/N Zündkerze CHAMPION RG 4 PHP Alternative Zündkerze Benzinversorgung Elektronische Einspritzung mit Drosselkörper Ø 32 mm und elektrischer Benzinpumpe. Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit 3-Wege- Katalysator und Lambdasonde.
  • Seite 83 Vorderradbremse Hydraulische Scheibenbremse Ø 260 mm mit Bremshebel rechts am Lenker. Hinterradbremse Hydraulische Scheibenbremse Ø 260 mm mit Bremshebel links am Lenker. Radfelgentyp Aus Leichtmetall. Vordere Radfelge 16'' x 3,00 Hintere Radfelge 16'' x 3,50 Vorderreifen 110/70 - 16'' 52P Tubeless (schlauchlos) Hinterer Reifen 140/70 - 16'' 65P Tubeless...

  • Seite 84: Bordwerkzeug

    Benzintank (Reserve) ~ 10 l (2 l) Bordwerkzeug Ein Rohrschlüssel; ein Hebel für Rohrschlüssel; ein doppelter Schraubenzieher; ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. Das Bordwerkzeug be- findet sich im Helmfach.

  • Seite 85: Ersatzteile Und Zubehör

    BEVERLY Cruiser 250ie Kap. 05 Ersatzteile und zubehör...

  • Seite 86: Hinweise

    NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEIS- TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 87 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 89: Das Wartungsprogramm

    BEVERLY Cruiser 250ie Kap. 06 wartungsprogramm...

  • Seite 90: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 91 Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Lenkung - Kontrolle NACH 5.000 KM 25.000 KM 35.000 KM 55.000 KM 65.000 Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen Hauptständer - Schmieren NACH 10.000 KM 50.000 KM 70.000 KM Sicherheits-Anzugsmomente - Kontrolle Gaszug - Einstellung Luftfilter - Reinigung...
  • Seite 92 Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Kontrolle Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren NACH 15.000 KM 45.000 KM 75.000 KM Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen Hauptständer - Schmieren NACH 20.000 KM, 40.000 KM UND 80.000 KM Zündkerze - Wechseln...
  • Seite 93 Elektrische Anlage und Batterie - Kontrolle Kühlflüssigkeitsstand - Kontrolle Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren 30.000 KM...
  • Seite 94 Motoröl - Wechseln Hinterradgetriebeöl - Kontrolle Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren 60.000 KM Zündkerze - Wechseln Antriebsriemen - Wechseln Gaszug - Einstellung Luftfilter - Reinigung...

  • Seite 95: Alle 2 Jahre

    Hinterradgetriebeöl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren ALLE 2 JAHRE Kühlflüssigkeit - Wechseln Bremsflüssigkeit - Wechseln TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung...
  • Seite 96 Produkt Beschreibung Angaben AGIP PERMANENT SPEZIAL Kühlflüssigkeit Frostschutzmittel auf Basis von Monoäthylenglykol, CUNA NC 956-16 AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit AUTOSOL METAL POLISH Auspuff-Reinigungspaste Spezialprodukt für die Reinigung und zum Polieren von Edelstahl-Auspuffrohren AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA...
  • Seite 97 INHALTSVERZEICHNIS Batterie: 55, 56 Reifen: 47, 70 Blinker: 65 Reifendruck: 30 Bordwerkzeug: 84 Rückspiegel: 69 Bremsflüssigkeit: 54 Sicherungen: 58 Cockpit: 9 Starten: 32 Ständer: 35 Fahrgestell- und Motornummer: 23 Wartung: 41 Luftfilter: 50 Zündkerze: 48 Zündschloss: 11 Motoröl: 43...
  • Seite 98 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
