PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

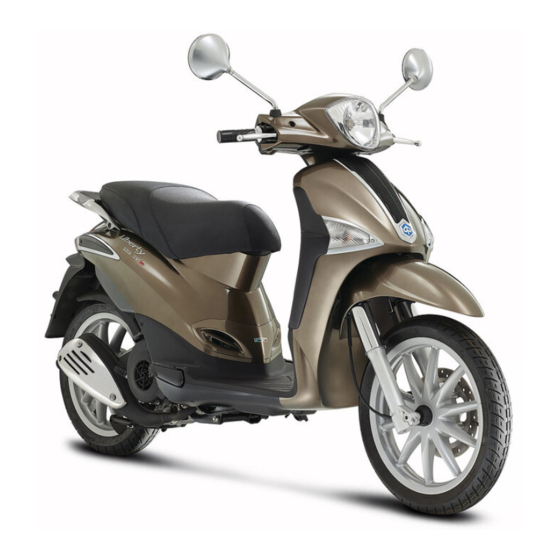

Liberty 125ie 150ie 3Valvole
Ed. 02_05/2014
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO Liberty 125ie 3Valvole
Inhaltszusammenfassung für PIAGGIO Liberty 125ie 3Valvole
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. Motorölstand................34 Das cockpit................Kontrolle Motorölstand............34 Analoge instrumente..............Nachfüllen von Motoröl............35 Uhr.................... 11 Ölkontrollampe (unzureichender öldruck)......35 Zündschloss................12 Motorölwechsel..............36 Lenkerschloss absperren............12 Hinterradgetriebeölstand............36 Lenkschloss aufsperren............12 Reifen..................38 Lenkradschloss absperren............13 Ausbau der zündkerze.............. 40 Hupendruckknopf.............. -
Seite 7: Fahrzeug
Liberty 125ie 150ie 3Valvole Kap. 01 Fahrzeug... -
Seite 8: Das Cockpit
Das cockpit (01_01) 01_01... -
Seite 9: Analoge Instrumente
A = Zündschlüssel B = Taschenhaken C = Hupenschalter D = Blinkerschalter E = Bremshebel Hinterradbremse F = Licht-Wechselschalter G = Analoge Instrumenteneinheit H = Bremshebel Vorderradbremse I = Gasgriff L = Anlasserschalter Analoge instrumente (01_02) - Seite 10 01_02 A = Kilometerzähler B = Tachometer...
-
Seite 11: Uhr
C = Öldruckkontrolle D= Blinkerkontrolle E = Fernlichtkontrolle F = Lichtkontrolle G = Benzinstandanzeiger H = Benzinreservekontrolle I = Kontrolllampe Wegfahrsperre L = Digitaluhr M = Fehlfunktion Einspritzung Uhr (01_03) Die Uhr befindet sich am Armaturenbrett und zeigt Stunden und Minuten mit Stun- denanzeige von 1 bis 12, AM oder PM, an. -
Seite 12: Zündschloss
Zündschloss (01_04) ZÜNDSCHLOSSPOSITIONEN ON "1": Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. OFF "2": Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet. LOCK "3": Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet. 01_04 Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»... -
Seite 13: Lenkradschloss Absperren
Lenkradschloss absperren (01_05) Zum Einschalten der linken Blinker den Hebel «B» nach links verstellen, zum Ein- schalten der rechten Blinker den Hebel nach rechts verstellen. Der Hebel stellt sich automatisch auf Mittelstellung zurück, die Blinker bleiben eingeschaltet. Zum Aus- schalten der Blinker den Hebel in Richtung Schalter drücken. 01_05 Hupendruckknopf (01_06) Hupenschalter «E»... -
Seite 14: Umschalter Fernlicht/ Abblendlicht
DES SCHEINWERFERGLASES ZUR FOLGE HABEN. Startschalter (01_08) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «P» drücken. 01_08 Die wegfahrsperre Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet,... -
Seite 15: Die Schlüssel
KÜNFTIG REPARATUREN AN DER "PIAGGIO WEGFAHRSPERRE" UND AN DER MOTOR-ZÜNDELEKTRONIK VORZUNEHMEN. LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_10) Der Betrieb der "PIAGGIO WEGFAHRSPERRE" wird durch das Blinken der Kontroll- lampe "U" angezeigt (siehe Abschnitt "Analoges Armaturenbrett"). Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. -
Seite 16: Arbeitsweise
Arbeitsweise Jedes Mal, wenn der Zündschlüssel aus der Stellung "OFF" oder "LOCK" abgezogen wird, schaltet das Schutzsystem die Motorblockierung ein. Wird der Zündschlüssel auf "ON" gedreht, wird die Motorblockierung nur dann abgeschaltet, wenn das Schutz- system den vom Schlüssel gesendeten Code erkennt. Wird der Code nicht erkannt, raten wir Ihnen den Schlüssel erneut auf "OFF"... -
Seite 17: Anfang Der Programmierung - Brauner Schlüssel
Anfang der Programmierung - brauner Schlüssel Den braunen Schlüssel in das Zündschloss stecken (bei Stellung "OFF") und auf "ON" drehen. Den Schlüssel für kurze Zeit (zwischen 1 und 3 Sek.) in dieser Stellung lassen, anschließend wieder auf "OFF" stellen und abziehen. Zweite Phase - blauer Schlüssel Nachdem der braune Schlüssel abgezogen wurde, den blauen Schlüssel innerhalb von 10 Sekunden einsetzen und ihn sofort in die Position "ON"... -
Seite 18: Sitzbanköffnung
WARNUNG SOLLTE DER MOTOR MIT DEM BRAUNEN SCHLÜSSEL (BEI AUSGESCHAL- TETEM TRANSPONDER) STARTEN, ODER IST EINER DER ARBEITSSCHRITTE ZUR PROGRAMMIERUNG FALSCH AUSGEFÜHRT WORDEN, MUSS DIE PRO- GRAMMIERUNG AB DEM ERSTEN PUNKT WIEDER NEU BEGONNEN WERDEN. Sitzbanköffnung (01_11) Den Schlüssel in das Schloss "A" einführen, gegen den Uhrzeigersinn drehen und die Sitzbank nach vorne hochklappen. -
Seite 19: Öffnen Des Vorderen Handschuhfachs
ACHTUNG EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND KANN U.A. ZUR BESCHLAGNAHMUNG DES FAHRZEUGS FÜHREN. 01_13 Öffnen des vorderen Handschuhfachs Den Schlüssel auf "OFF" drehen. Anschließend drücken. Bei Schlüssel in Position "LOCK" bleibt das Handschuhfach zugesperrt. Taschenhaken (01_14) Der Taschenhaken "B" ist versenkt vorne an der Sitzbank angebracht. Um den Ta- schenhaken benutzen zu können, muss dieser leicht nach vorne vorgezogen werden. -
Seite 21: Benutzungshinweise
Liberty 125ie 150ie 3Valvole Kap. 02 Benutzungshinw eise... -
Seite 22: Kontrollen
Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Ölstand im Hinterradgetriebe prüfen. 3. Den Motorölstand prüfen (siehe Abschnitt "Motorölstand"). 4. Den Reifendruck prüfen. 5. Die Funktion des Scheinwerfers, des Rücklichts und der Blinker prüfen. 02_01 6. -
Seite 23: Technische Angaben
DEN HEISSEN TEILEN DES FAHRZEUGS, BEIM TANKEN DARAUF ACHTEN, DIE ZAPFPISTOLE VOLLSTÄNDIG IN DIE TANKÖFFNUNG EINZUFÜHREN. ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. 02_03 ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. -
Seite 24: Einstellen Der Stoßdämpfer
DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFENDRUCK Reifendruck vorderer Reifen 2 bar Reifendruck Hinterrad 2,2 bar Reifendruck hinterer Reifen (bei 2,5 bar voller Zuladung) REIFEN Vorderreifen 80/90 - 15" 51J Tubeless Hinterreifen 100/80 - 14"... -
Seite 25: Einfahren
Zum Einstellen muss der entsprechende Schlüssel aus dem Bordwerkzeug benutzt werden. Wird der Gewindering in Richtung «A» gedreht, erhöht sich die Federvor- spannung. Wird der Gewindering in Richtung «B» gedreht, verringert sich die Feder- vorspannung. ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN 02_06 FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. -
Seite 26: Starten Van De Motor
Starten van de motor (02_08, 02_09, 02_10) Das Fahrzeug ist mit einem direkt gekoppelten Automatik-Getriebe ausgestattet, des- halb muss der Startvorgang mit in Leerlaufstellung befindlichem Gasdrehgriff erfol- gen. Zum Anfahren zunehmend Gas geben. Das Fahrzeug ist mit einer elektrischen Benzinpumpe ausgestattet, die sich beim Starten des Motors automatisch einschaltet. - Seite 27 - Abwarten, dass sich die Kontrolllampe Motorbetrieb ausschaltet. 02_09 - Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter "A" drücken. ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG 02_10 DER AUSPUFF WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UN- BEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MA- TERIALIEN BERÜHRT.
-
Seite 28: Vorkehrungen
Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD. -
Seite 29: Abstellen Des Motors
Abstellen des Motors (02_11) Gas wegnehmen, den Zündschlüssel «D» zum Abstellen des Motors auf «OFF» stel- len (Schlüssel abziehbar). ACHTUNG DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN 02_11 MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. -
Seite 30: Automatische Kraftübertragung
Automatische kraftübertragung (02_13) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Dies erfolgt durch eine Regelung sowohl abhängig von der Motordrehzahl als auch vom übertra- genen Drehmoment. - Seite 31 Ihre Fähigkeit und Ihre Kenntnis des Fahrzeuges sind die Grundlage für ein sicheres Fahren. Machen Sie deshalb solange Probefahrten mit Ihrem Fahrzeug auf Neben- straßen mit wenig Verkehr, bis Sie Ihr Fahrzeug gut kennen. FAHREN SIE STETS INNERHALB DER GRENZEN IHRER FÄHIGKEITEN 1.
- Seite 32 ACHTUNG DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DRO- GEN ODER BESTIMMTEN ARZNEIMITTELN IST FÜR SIE SELBER UND FÜR ANDERE ÄUSSERST GEFÄHRLICH. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, DIE DIE FAHRZEUGLEISTUNG VERÄN- DERT, ODER VERÄNDERUNGEN AN ORIGINALTEILEN DER FAHRZEUG- STRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHERHEIT.
-
Seite 33: Wartung
Liberty 125ie 150ie 3Valvole Kap. 03 Wartung... -
Seite 34: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird. -
Seite 35: Nachfüllen Von Motoröl
1340 cm³ (120 cm³ davon in der Filterpatrone) 03_02 Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten MAX werden. Entsprechend der Vorgaben aus der Tabelle für das Wartungsprogramm ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer autorisierten Vertrags- werkstatt notwendig. -
Seite 36: Motorölwechsel
Motorölwechsel Zum Wechseln des Motoröls und des Ölfilters, gemäß den Angaben in der Tabelle des Wartungsprogramms, wenden Sie sich bitte an eine autorisierte Vertragswerk- statt. ACHTUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU NICHT REPARIERBAREN SCHÄDEN FÜHREN. - Seite 37 WARNUNG WENDEN SIE SICH ZUR PERIODISCHEN ÖLSTANDKONTROLLE ENTSPRE- CHEND DER TABELLE FÜR DAS WARTUNGSPROGRAMM AN EINE AUTORI- SIERTE VERTRAGSWERKSTATT. FÜR ZUSÄTZLICHE KONTROLLEN DES ÖLSTANDS IM HINTERRADGETRIEBE, DIE NICHT VON DER TABELLE FÜR DAS WARTUNGSPROGRAMM VORGESE- HEN SIND, WIE FOLGT VORGEHEN. FÜLLSTANDKONTROLLE - Das Fahrzeug auf einen ebenen Untergrund auf den Hauptständer aufstellen.
-
Seite 38: Reifen
NACHFÜLLEN Falls ein Nachfüllen erforderlich ist, das Fahrzeug NICHT verwenden und eine au- torisierte Vertragswerkstatt aufsuchen. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. - Seite 39 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEISS DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFEN Vorderreifen 80/90 - 15"...
-
Seite 40: Ausbau Der Zündkerze
Ausbau der zündkerze (03_06, 03_07) Die Kontrolle der Zündkerze muss bei kaltem Motor vorgenommen werden, wie folgt vorgehen: 1. Die Klappe "B" entfernen, nachdem die entsprechenden Schrauben "A" gelöst wurden; 2. Den Kerzenstecker "C" abziehen; 3. Mit dem Kerzenschlüssel aus dem Bordwerkzeug (mit Rückhaltegummi) die Zünd- kerze ausbauen. -
Seite 41: Ausbau Luftfilter
NGK CR8EB Ausbau luftfilter (03_08) Zum Ausbau und zur Reinigung des Luftfilters gemäß Wartungsprogramm-Tabelle, wenden Sie sich an eine autorisierte Vertragswerkstatt. 03_08 Kontrolle bremsflüssigkeitsstand (03_09, 03_10) Am Bremsflüssigkeitsbehälter befindet sich ein Schauglas "A". Die Bremsflüssigkeits- menge im Schauglas zeigt den Bremsflüssigkeitsstand im Behälter an. Ist das Schauglas "A"... - Seite 42 ACHTUNG ZUM NACHFÜLLEN AUSCHLIESSLICH DOT4-BREMSFLÜSSIGKEITEN VER- WENDEN. WARNUNG 03_10 UNTER NORMALEN KLIMATISCHEN BEDINGUNGEN SOLLTE DIE BREMS- FLÜSSIGKEIT ALLE 2 JAHRE AUSGEWECHSELT WERDEN. NIEMALS BREMS- FLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCH- TEN BEHÄLTERN VERWENDEN. ACHTUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND. BEIM AUFFÜLLEN MUSS DA- HER DARAUF GEACHTET WERDEN, DASS SIE NICHT AUF LACKIERTE FAHR- ZEUGTEILE GELANGT.
-
Seite 43: Batterie
Batterie (03_11) Um an die Batterie gelangen zu können, muss das vordere Ablagefach geöffnet wer- den, dann die auf der Abbildung gezeigten Kreuzschlitzschrauben lösen und den Deckel zum Batteriefach abnehmen. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert. -
Seite 44: Inbetriebnahme Einer Neuen Batterie
Inbetriebnahme einer neuen Batterie Für die Inbetriebnahme einer neuen Batterie: 1. Die Batterie an ihrem Sitz anbringen. 2. Zuerst den Pluspol "+" und dann den Minuspol"-" anschließen. 3. Den Batteriedeckel einsetzen. ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. -
Seite 45: Längerer Stillstand
Längerer stillstand (03_12) Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt. Der Leistungs- abfall der Batterie wird auch durch die Raumbedingungen und die Sauberkeit der Batteriepole beeinflusst. -
Seite 46: Sicherungen
WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Sicherungen (03_13, 03_14, 03_15) HAUPTSICHERUNG Die elektrische Anlage ist mit einer 20A-Hauptsicherung "1" abgesichert, die in der Nähe der Batterie angebracht ist. Um an das Bauteil gelangen zu können muss der Deckel wie im Abschnitt "Batterie"... - Seite 47 ZUSATZSICHERUNGEN Die vier Zusatzsicherungen befinden sich unter der vorderen Kühlerhaube. Um an die Bauteile gelangen zu können: - das PIAGGIO-Emblem entfernen; - die Befestigungsschraube abschrauben und die vordere Kühlerhaube abnehmen. 03_14 03_15 TABELLE ZUSATZSICHERUNGEN Sicherung Nr. 2 Auslöse-Grenzwert: 7,5 A Geschützte...
- Seite 48 Geschützte Stromkreise: Stromversorgung über Zündschlüssel, Blinkgeber, Hupe, Armaturenbrett,Bremslichtschalter Sicherung Nr. 4 Auslöse-Grenzwert: 7,5 A Geschützte Stromkreise: Stromversorgung über Zündschlüssel, Lichtumschalter -Wechselschalter, Standlichter Armaturenbrettbeleuchtung. Sicherung Nr. 5 Auslöse-Grenzwert: 7,5 A Geschützte Stromkreise: Stromversorgung über Zündschlüssel, Lichthupen- Funktion. ACHTUNG VOR DEM AUSTAUSCHEN EINER DURCHGEBRANNTEN SICHERUNG MUSS DER FEHLER GESUCHT UND BESEITIGT WERDEN, DER ZUM DURCHBREN- NEN DER SICHERUNG GEFÜHRT HAT.
- Seite 49 ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN. UM EIN AUSTRETEN VON ELEKT- ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD. ACHTUNG OHNE BERÜCKSICHTIGUNG DER TECHNISCHEN DATEN FALSCH AUSGE- FÜHRTE ÄNDERUNGEN ODER REPARATUREN AN DER ELEKTRISCHEN AN- LAGE KÖNNEN ZU BETRIEBSSTÖRUNGEN FÜHREN UND SIND EINE BRAND- GEFAHR.
- Seite 50 Leistung: 12V - 35/35W Menge: 1 Lampe vorderes Standlicht Typ: Vollglas Leistung: 12V - 5W Menge: 1 Vordere Blinkerlampe Typ: Kugelförmig, bernsteinfarben Leistung: 12V - 10W Menge: 1 rechts - 1 links Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts - 1 links Bremslichtlampe und Typ: Kugel...
-
Seite 51: Auswechseln Der Scheinwerferlampen
Lampe Typ: Vollglas Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Auswechseln der scheinwerferlampen (03_16, 03_17) Um an die Lampen des Scheinwerfers gelangen zu können, muss der hintere Teil der Lenkerverkleidung abmontiert werden. Dabei wie folgt vorgehen: 1) Die Rückspiegel abbauen. Für diese Arbeit die Anleitungen aus dem Abschnitt "Rückspiegel"... -
Seite 52: Elektrische Angaben
ACHTUNG KEINE GEGENSTÄNDE UND/ODER BEKLEIDUNG AUF DER SCHEINWERFER- EINHEIT, WEDER IM EINGESCHALTETEN NOCH IM EBEN AUSGESCHALTE- TEN ZUSTAND, ABLEGEN. EINE NICHTEINHALTUNG DIESER VORSICHTS- MASSNAHME KANN ZU EINER ÜBERHITZUNG FÜHREN UND DAS SCHMELZEN DES SCHEINWERFERGLASES ZUR FOLGE HABEN. Elektrische Angaben Lampen 1 Stck. -
Seite 53: Vordere Blinker
03_19 Vordere Blinker (03_20) Zum Auswechseln der vorderen Blinkerlampen die Befestigungsschraube abschrau- ben, das Blinkerglas abmontieren und die Lampenfassung aus ihrem Sitz nehmen. Die Lampe leicht drücken, um ungefähr 30° drehen und anschließend herausnehmen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen. 03_20... -
Seite 54: Rücklichteinheit
Rücklichteinheit (03_21, 03_22, 03_23, 03_24) Um an die Rücklichtlampe gelangen zu können, wie folgt vorgehen: - Die Schraube "B" abschrauben und die Abdeckung "C" abnehmen. Den Arbeitsgang auf beiden Seiten durchführen. - Die Schraube "D" auf beiden Seiten der Rücklichteinheit abschrauben. - Die Plastikabdeckung abnehmen, die Schraube "E"... -
Seite 55: Rückspiegel
Leistung: 12V - 10W Menge: 1 rechts - 1 links 03_24 Rückspiegel (03_25) Zum Einstellen der Spiegelposition die Kontermutter «A» lösen, den Spiegelarm rich- tig positionieren und die Kontermutter wieder festziehen. Der Rückspiegel ist mit einem Kugelgelenk am Rückspiegelarm befestigt. Der Rückspiegel kann von Hand auf die gewünschte Position gestellt werden. -
Seite 56: Hinterradbremse
Hinterradbremse (03_26) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nicht nachgestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Bremse arbeitet nicht richtig. -
Seite 57: Hinterrad-Trommelbremse
Hinterrad-trommelbremse (03_27) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. Nach der Einstellung die Kontermutter «A» wieder festziehen. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS 03_27 EINSETZEN. -
Seite 58: Stilllegen Des Fahrzeugs
Stilllegen des fahrzeugs (03_29) Es empfiehlt sich folgende Arbeiten auszuführen: 1 - Allgemeine Fahrzeugreinigung. 2 - Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷ 2 cm³ Motoröl einfüllen. Anschließend 3 - 4 mal den Anlassermotor betätigen und so den Motor langsam drehen lassen, anschließend die Zündkerze wieder einbauen. - Seite 59 WARNUNG Um ein Auftreten von Oxydation zu vermeiden, muss das Fahrzeug jedes Mal gewaschen werden, wenn es in bestimmten Gegenden oder unter bestimmten Verhältnissen eingesetzt wird, wie: · Umwelt-/ saisonbedingte Verhältnisse: Einsatz von Streusalz, chemischen Taumitteln, auf den Straßen während des Winters. ·...
- Seite 60 WARNUNG DAS FAHRZEUG NIE IN PRALLER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AM LACK VERURSACHEN. BENUTZEN SIE NIE IN BENZIN ODER IN ÖL GETRÄNK- TE LAPPEN ZUR REINIGUNG LACKIERTER FAHRZEUGTEILE ODER KUNST- STOFFTEILE, UM GLANZVERLUST UND EINE ÄNDERUNG DER MECHANI- SCHEN EIGENSCHAFTEN ZU VERMEIDEN.
- Seite 61 WARNUNG BEI DER FAHRZEUG-REINIGUNG DARAUF ACHTEN, DEN WASSERSTRAHL NICHT GEGEN DIE LUFTFILTERANSAUGÖFFNUNG UNTER DEM SITZ IN DER NÄHE DES SCHLOSSES ZU RICHTEN. EIN NICHTBEACHTEN DIESER ANWEISUNGEN KANN DIE KORREKTE FUNK- TIONSWEISE DES MOTORS BEEINTRÄCHTIGEN. 03_30 ACHTUNG BEI DER FAHRZEUG-REINIGUNG MIT HOCHDRUCKWASSERSTRAHL DIE SITZBANK GESCHLOSSEN HALTEN UND VERMEIDEN, DASS DER STRAHL DI- REKT IN DAS SITZBANK-UNTERTEIL GERICHTET IST.
- Seite 62 UNREGELMÄ IGE ZÜNDUNG Kein Zündfunken an der Überprüfen, ob der Zündkerze. Wegen Elektrodenabstand richtig Hochspannung muss die Kontrolle eingestellt ist (0,7÷ 0,8 mm). Den von Fachpersonal vorgenommen Reinigungszustand der Elektroden werden. kontrollieren. Das Zündkerzen- Isolierteil überprüfen: Bei Rissen oder Brüchen die Zündkerze wechseln.
- Seite 63 UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine verschmiert. Bremsbeläge / autorisierte Vertragswerkstatt. Bremsbacken verschlissen Falsche Einstellung der Einstellen Hinterradbremse UNZUREICHENDE RADAUFHÄNGUNG / FEDERUNG Stoßdämpfer verschlissen, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt. UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw.
-
Seite 65: Technische Daten
Liberty 125ie 150ie 3Valvole Kap. 04 Technische daten... - Seite 66 04_01...
- Seite 67 FAHRZEUGDATEN Rahmen Stahlrohr Vordere Radaufhängung/ Hydraulische Teleskopgabel mit Federung Schäften Ø 30 mm. Hintere Radaufhängung/Federung Doppelt wirksamer Stoßdämpfer mit 4-stufig einstellbarer Vorspannung. Vorderradbremse Scheibe Ø 240 mit Bremssattel mit doppelten, schwimmend gelagerten Bremskolben. Hinterradbremse Trommelbremse Ø 140 mm mit mechanischer Betätigung mit Bremshebel links am Lenker.
- Seite 68 MOTORDATEN 125 Motor Einzylinder 4-Taktmotor Piaggio Hubraum 124 cm³ Bohrung X Hub 52 x 58,6 mm Maximale Leistung 7,6 kW (an der Welle) bei 7750 U/ Maximales Drehmoment 10,4 Nm bei 6000 U/Min Verdichtungsverhältnis 10 : 1 Ventilsteuerung 3 Ventile, einzelne obenliegende durch Kette angetriebene Nockenwelle.
- Seite 69 Auspuff Absorptionsauspuff mit Katalysator. Abgasnorm EURO 3 MOTORDATEN 150 Motor Einzylinder 4-Taktmotor Piaggio Hubraum 155 cm³ Bohrung X Hub 58 x 58,6 mm Maximale Leistung 9,5 kW (an der Welle) bei 7750 U/ Maximales Drehmoment 12,5 Nm bei 6500 U/Min Verdichtungsverhältnis...
-
Seite 70: Bordwerkzeug
Getriebe Stufenloses Automatikgetriebe CVT mit Drehkraftunterstützung Kupplung Automatische Trocken- Fliehkraftkupplung Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator. Abgasnorm EURO 3 FASSUNGSVERMÖGEN Motorölmenge 1340 cm³ (120 cm³ davon in der Filterpatrone) Ölmenge Hinterradgetriebe 325 cm³ Fassungsvermögen Benzintank 6,5 ± 0,5 Liter (davon 1,5 l Reserve) Bordwerkzeug (04_02) Das Bordwerkzeug umfasst:... - Seite 71 5. Torx-Schlüssel Die Plastik-Werkzeugtasche ist mit einer Schelle unter der Sitzbank befestigt. Zum Herausnehmen einfach auf die Sperrzungen drücken und gleichzeitig die Schelle lö- sen.
-
Seite 73: Ersatzteile Und Zubehör
Liberty 125ie 150ie 3Valvole Kap. 05 Ersatzteile und zubehör... -
Seite 74: Hinweise
LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. -
Seite 75: Das Wartungsprogramm
Liberty 125ie 150ie 3Valvole Kap. 06 wartungsprogra... -
Seite 76: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 77 Km x 1.000 Ventilspiel Elektrische Anlage und Batterie Zylinder-Belüftungsanlage Bremshebel Bremsflüssigkeit ** Motoröl * Hinterradgetriebeöl Scheinwerfereinstellung Bremsbeläge Reifendruck und Abnutzung Probefahrt Tachoritzel Radaufhängung/Federung Lenkung Bowdenzüge I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN; C: REINIGEN; R: AUSWECHSELN; A: EINSTELLEN; L: SCHMIEREN * Den Füllstand alle 2.500 km kontrollieren ** Alle 2 Jahre wechseln.
- Seite 78 TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. API GL-4 AGIP BRAKE 4 Bremsflüssigkeit. Synthetische Bremsflüssigkeit SAE J 1703 - FMVSS 116 - DOT 3/4 - ISO 4925 - CUNA NC 956 DOT 4 eni i-Ride PG 10W-40 Schmiermittel auf synthetischer Basis für 4- JASO MA, MA2 - API SL - ACEA A3...
- Seite 79 1 Pfund Fuß (lb ft) 1.356 Newton Meter (N m) 1 Meile pro Stunde (mi/h) 1,602 Kilometer pro Stunde (km/h) 1 Pfund pro Quadratzoll (PSI) 0,069 (Bar) 1 Fahrenheit (°F) 32+(9/5)Celsius (°C)
- Seite 81 INHALTSVERZEICHNIS Batterie: 43, 44 Loch im Reifen: 57 Wartung: 33 Blinker: 53 Luftfilter: 41 Bordwerkzeug: 70 Zündkerze: 40 Motoröl: 35 Zündschloss: 12 Cockpit: 8 Reifen: 38, 57 Einfahren: 25 Reifendruck: 23 Rückspiegel: 55 Fahren: 30 Fahrgestell- und Sicherungen: 46 Motornummer: 18 Starten: 26 Fahrzeug: 7 Ständer: 29...
- Seite 82 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
