4.3 Auswirkung des Windschirmes

Um fehlerhafte Messungen des Schallpegels aufgrund von Windeinwirkung auf das

Mikrofon zu vermeiden, ist es empfehlenswert, einen Windschirm zu verwenden. Dieser

vermindert die Windeinwirkung und schützt gleichzeitig das Mikrofon vor Staub,

Feuchte und anderen nachteiligen Umweltbedingungen. Die akustische Dämpfungs-

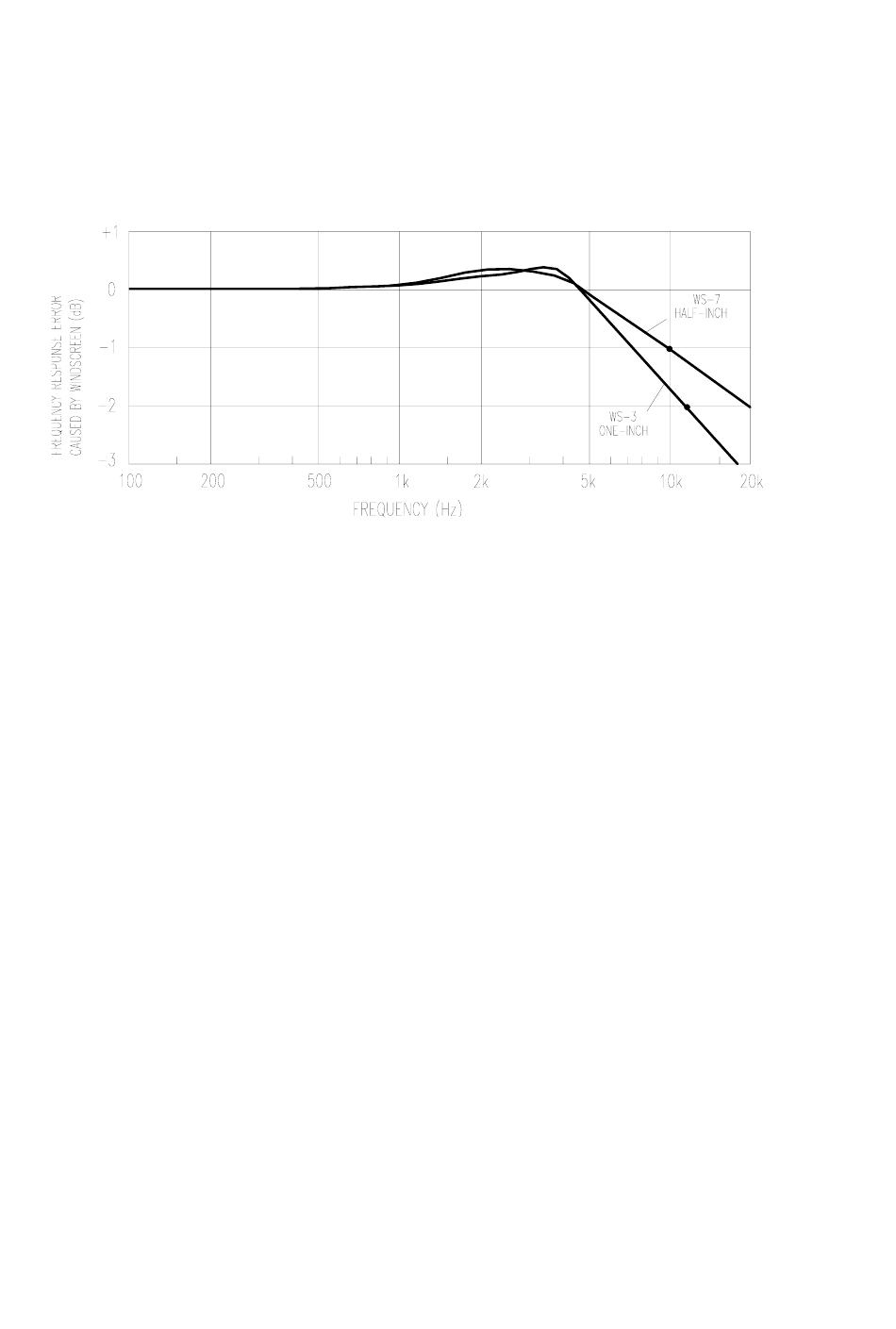

wirkung des Windschirmes Quest WS-7 ist im Bild unten dargestellt

4.4 Die Verbindung mit Peripheriegeräten

Das Quest 210 weist ein Gleichspannungsausgangssignal auf, das mit dem 60 dB-

Dynamikbereich linear gekoppelt ist.

Die maximale Länge eines Kabels zur Übertragung der Spannungswerte beträgt ca.

30 m.

4.4.1 Anschluss eines Datenloggers (hier: AM-3)

Eine sinnvolle Ergänzung und eine interessante Alternative zu einem Pegelschreiber ist

die Verwendung eines Datenloggers, zum Beispiel des AM-3. Die komfortable

Auswertung der Messwerte mit der zugehörigen Software ist einfach und anschaulich.

Bitte fordern Sie weitere Informationen an.

Dieser Ausgang ist vorgesehen für die Verbindung mit einem Pegelschreiber von -1-2 V

Gleichspannungseingang mit einem hohen Eingangswiderstand. Die Ausgangs-

impedanz des Quest 210 beträgt 1000 Ohm.

Es besteht die Möglichkeit, das Quest 210 an einen PC oder Laptop anzuschließen.

Entsprechende A/D-Karten oder Steckmodule sowie die hierfür notwendige Software

bieten wir Ihnen auf Anfrage gerne an.

5.1 Funktionsgrundsätze

Das Quest 210 verwendet analoge und digitale integrierte Schaltkreise von niedrigem

Grundgeräusch und Stromverbrauch. Damit wird ein langes Batterieleben,

größtmögliche Stabilität und hohe Verlässlichkeit in einem weiten Bereich von

Umweltbedingungen erzielt. Bild 5 zeigt ein Blockdiagramm der internen Schaltungen

des Quest 210.
