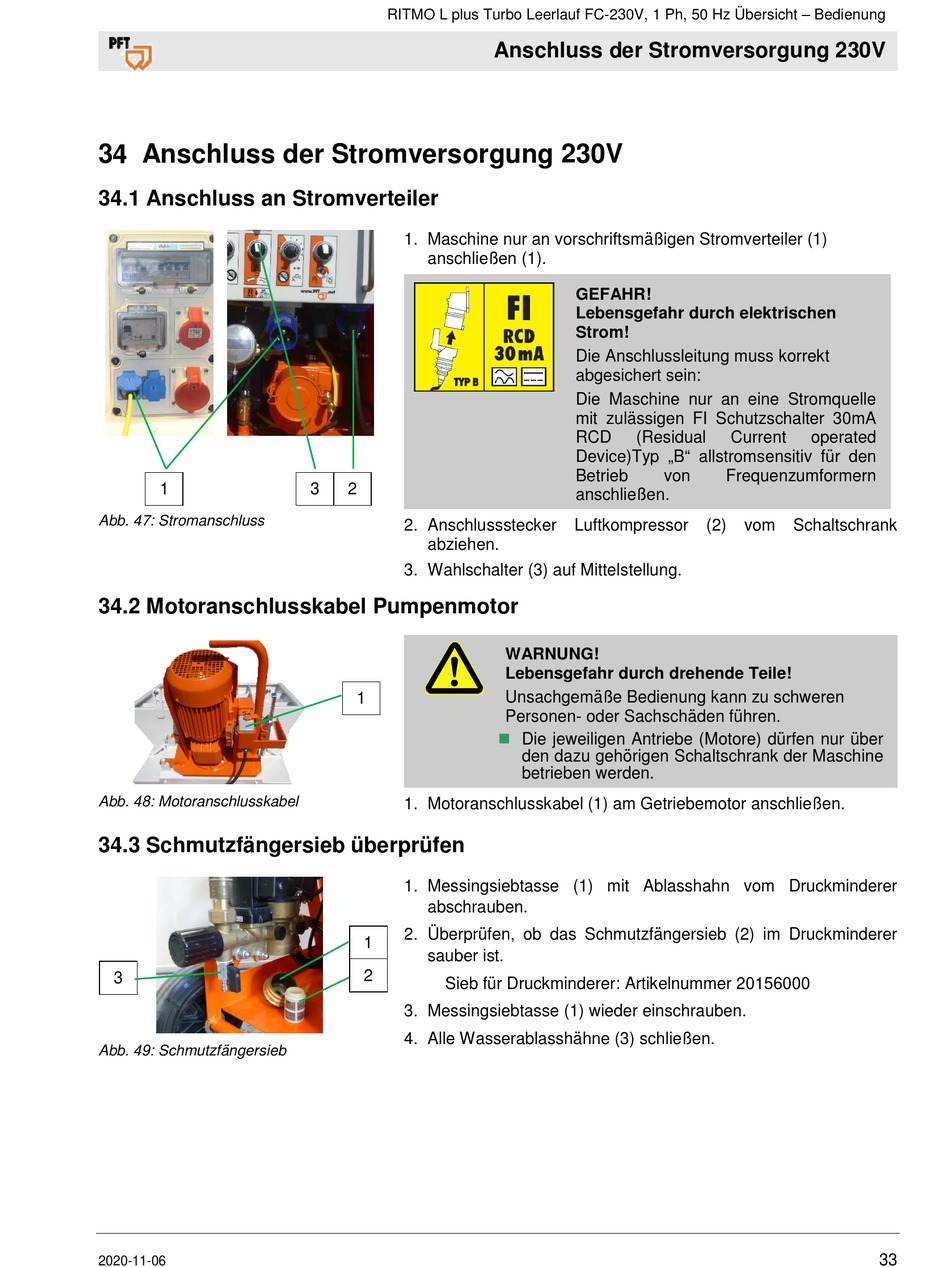

34 Anschluss der Stromversorgung 230V

34.1 Anschluss an Stromverteiler

1
Abb. 47: Stromanschluss

34.2 Motoranschlusskabel Pumpenmotor

Abb. 48: Motoranschlusskabel
34.3 Schmutzfängersieb überprüfen
3
Abb. 49: Schmutzfängersieb
2020-11-06
RITMO L plus Turbo Leerlauf FC-230V, 1 Ph, 50 Hz Übersicht – Bedienung
1. Maschine nur an vorschriftsmäßigen Stromverteiler (1)
anschließen (1).
3 2
2. Anschlussstecker
abziehen.
3. Wahlschalter (3) auf Mittelstellung.
1
1. Motoranschlusskabel (1) am Getriebemotor anschließen.
1. Messingsiebtasse (1) mit Ablasshahn vom Druckminderer
abschrauben.
2. Überprüfen, ob das Schmutzfängersieb (2) im Druckminderer
1
sauber ist.
2
Sieb für Druckminderer: Artikelnummer 20156000
3. Messingsiebtasse (1) wieder einschrauben.
4. Alle Wasserablasshähne (3) schließen.
Anschluss der Stromversorgung 230V
GEFAHR!
Lebensgefahr durch elektrischen
Strom!
Die Anschlussleitung muss korrekt
abgesichert sein:
Die Maschine nur an eine Stromquelle
mit zulässigen FI Schutzschalter 30mA
RCD (Residual
Device)Typ „B" allstromsensitiv für den
Betrieb von
anschließen.
Luftkompressor
WARNUNG!
Lebensgefahr durch drehende Teile!
Unsachgemäße Bedienung kann zu schweren
Personen- oder Sachschäden führen.
 Die jeweiligen Antriebe (Motore) dürfen nur über
den dazu gehörigen Schaltschrank der Maschine
betrieben werden.
Current operated
Frequenzumformern
(2) vom Schaltschrank
33
