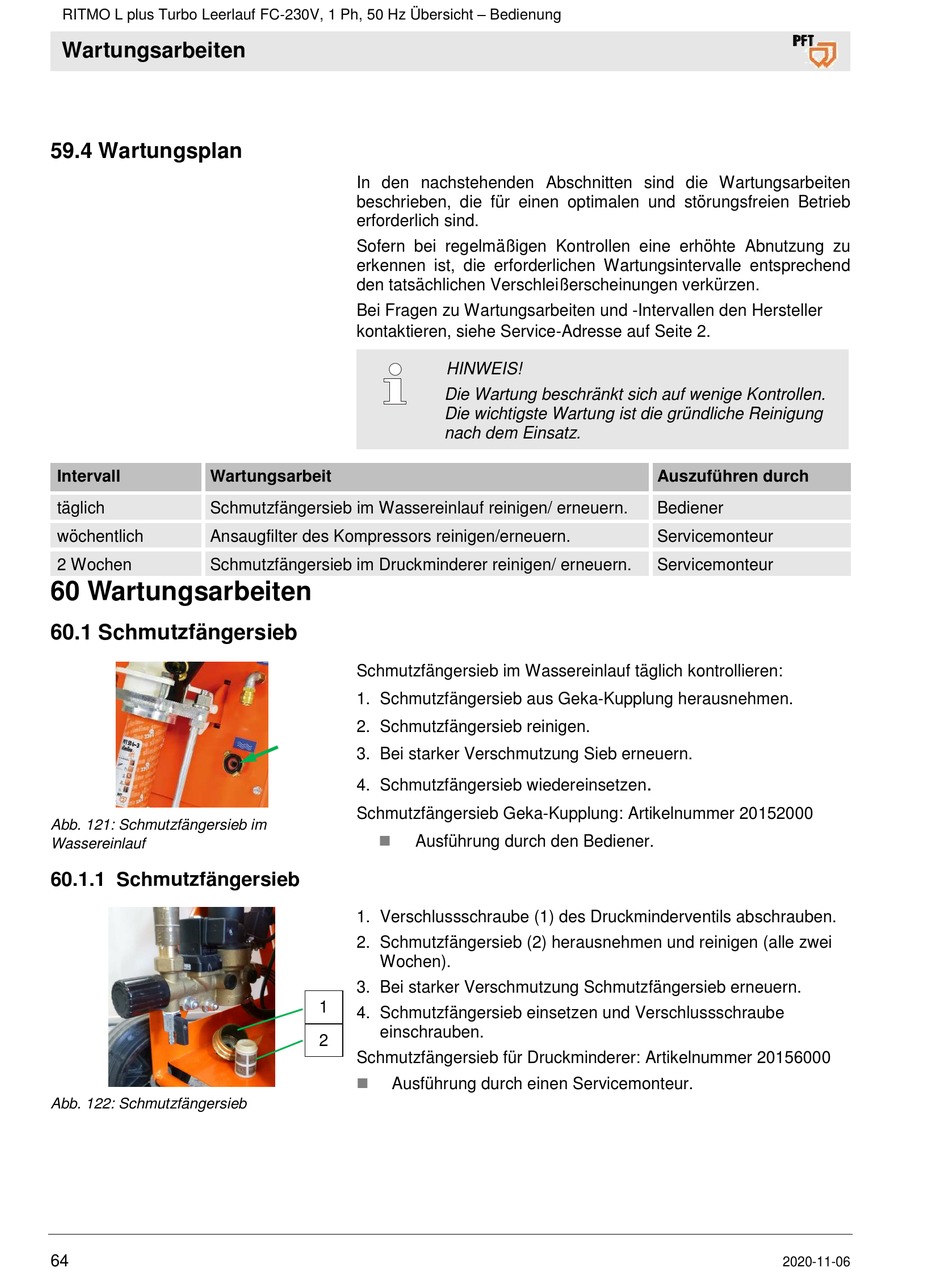

RITMO L plus Turbo Leerlauf FC-230V, 1 Ph, 50 Hz Übersicht – Bedienung
Wartungsarbeiten
59.4 Wartungsplan
Intervall
Wartungsarbeit
täglich
Schmutzfängersieb im Wassereinlauf reinigen/ erneuern.
wöchentlich
Ansaugfilter des Kompressors reinigen/erneuern.
2 Wochen
Schmutzfängersieb im Druckminderer reinigen/ erneuern.
60 Wartungsarbeiten
60.1 Schmutzfängersieb
Abb. 121: Schmutzfängersieb im
Wassereinlauf
60.1.1 Schmutzfängersieb
Abb. 122: Schmutzfängersieb
64
In den nachstehenden Abschnitten sind die Wartungsarbeiten
beschrieben, die für einen optimalen und störungsfreien Betrieb
erforderlich sind.
Sofern bei regelmäßigen Kontrollen eine erhöhte Abnutzung zu
erkennen ist, die erforderlichen Wartungsintervalle entsprechend
den tatsächlichen Verschleißerscheinungen verkürzen.
Bei Fragen zu Wartungsarbeiten und -Intervallen den Hersteller
kontaktieren, siehe Service-Adresse auf Seite 2.
HINWEIS!
Die Wartung beschränkt sich auf wenige Kontrollen.
Die wichtigste Wartung ist die gründliche Reinigung
nach dem Einsatz.
Schmutzfängersieb im Wassereinlauf täglich kontrollieren:
1. Schmutzfängersieb aus Geka-Kupplung herausnehmen.
2. Schmutzfängersieb reinigen.
3. Bei starker Verschmutzung Sieb erneuern.
4. Schmutzfängersieb wiedereinsetzen
Schmutzfängersieb Geka-Kupplung: Artikelnummer 20152000
Ausführung durch den Bediener.
1. Verschlussschraube (1) des Druckminderventils abschrauben.
2. Schmutzfängersieb (2) herausnehmen und reinigen (alle zwei
Wochen).
3. Bei starker Verschmutzung Schmutzfängersieb erneuern.
1
4. Schmutzfängersieb einsetzen und Verschlussschraube
einschrauben.
2
Schmutzfängersieb für Druckminderer: Artikelnummer 20156000
Ausführung durch einen Servicemonteur.
Auszuführen durch
Bediener
Servicemonteur
Servicemonteur
.
2020-11-06
