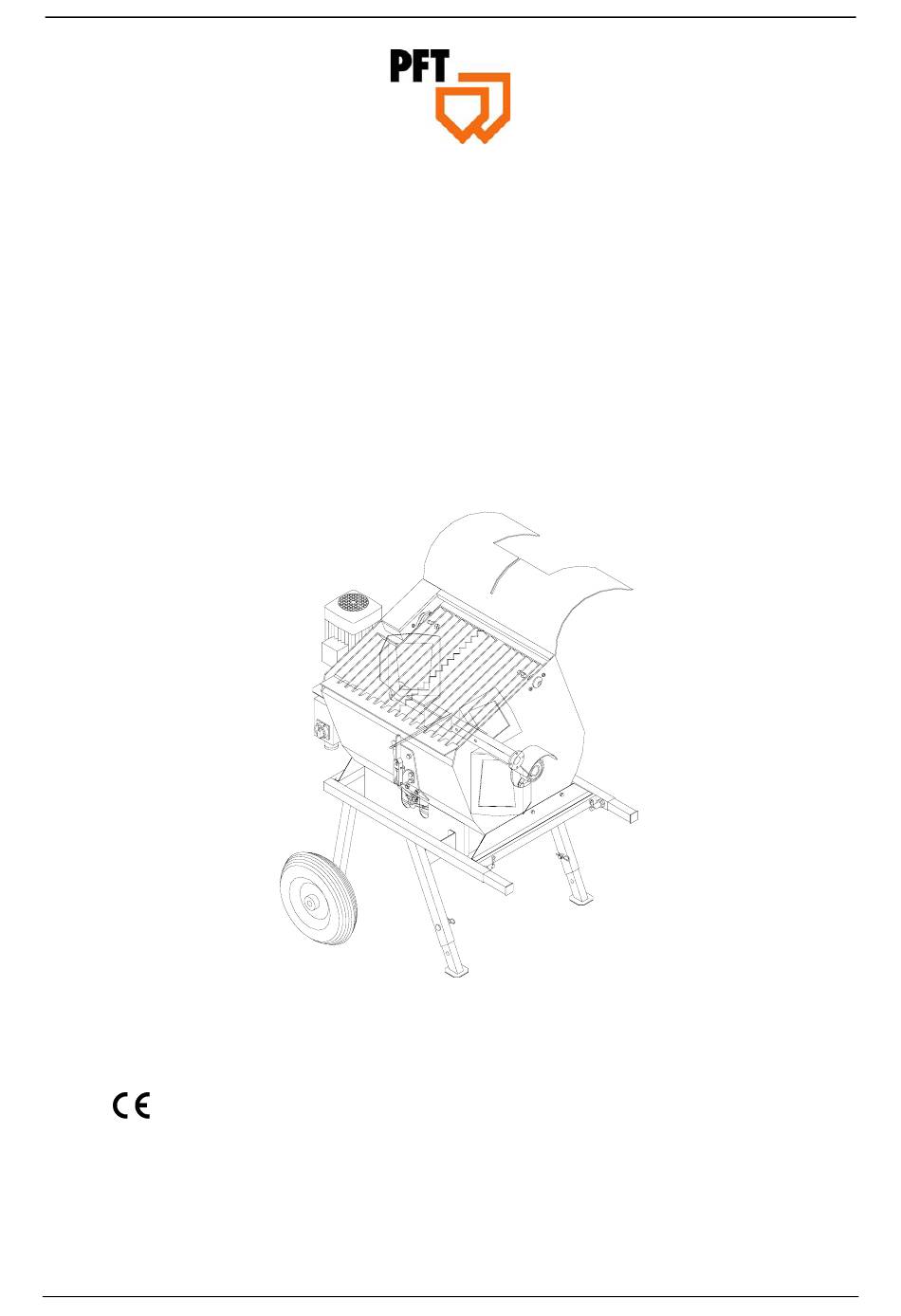

PFT MAXIMIX Betriebsanleitung
Stand 12.2009
Inhaltsverzeichnis
2010-03-09
Betriebsanleitung
Zwangsmischer MAXIMIX
Teil 2 EG Konformitätserklärung
Übersicht – Bedienung – Ersatzteillisten
Artikelnummer der Betriebsanleitung: 00 06 35 80
Artikelnummer der Stückliste-Maschine: 00 06 33 46
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Knauf PFT GmbH & Co.KG
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PFT MAXIMIX
Inhaltszusammenfassung für PFT MAXIMIX
- Seite 1 Stand 12.2009 Inhaltsverzeichnis 2010-03-09 Betriebsanleitung Zwangsmischer MAXIMIX Teil 2 EG Konformitätserklärung Übersicht – Bedienung – Ersatzteillisten Artikelnummer der Betriebsanleitung: 00 06 35 80 Artikelnummer der Stückliste-Maschine: 00 06 33 46 Vor Beginn aller Arbeiten Betriebsanleitung lesen! Knauf PFT GmbH & Co.KG...
- Seite 2 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Der Mischer PFT MAXIMIX ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung _________________________________________________ 6 Funktionsweise _________________________________________________________________ 6 Grundlegende Sicherheitshinweise _________________________________________________ 7 Allgemeine Sicherheitshinweise ____________________________________________________ 8 Inbetriebnahme ________________________________________________________________ 10 Übersicht MAXIMIX ___________________________________________________________ 11 Explosionszeichnung Mischwelle__________________________________________________ 12 Ersatzteilliste Mischwelle ________________________________________________________ 13 Explosionszeichnung Materialbehälter _____________________________________________ 14 Ersatzteilliste Materialbehälter____________________________________________________ 15 Explosionszeichnung Rahmen ____________________________________________________ 16... -
Seite 4: Eg Konformitätserklärung
PFT MAXIMIX Betriebsanleitung Stand 12.2009 EG Konformitätserklärung gemäß EG-Maschinenrichtlinie 2006/42/EG, 73/23/EG, 89/336/EG, 2000/14/EG, 2002/44/EG Firma: Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Deutschland erklärt, in alleiniger Verantwortung, dass die Maschine Geräteart: Zwangsmischer Maschinentyp: MAXIMIX Seriennummer: ____________________________ beschrieben in der beigelegten Dokumentation, mit der EG-Maschinenrichtlinie 2006/42/EG, 73/23/EG, 89/336/EG, 2000/14/EG, 2002/44/EG übereinstimmt. - Seite 5 2006/42/EG, 73/23/EG, Postfach 60 89/336/EG, 2000/14/EG, 2002/44/EG de la Communauté 97343 Iphofen Européenne concernant les machines Germany Société: Knauf PFT GmbH & Co. KG declares, with exclusive responsibility, that the machine Postfach 60 97343 Iphofen Type: Batch mixer...
-
Seite 6: Bestimmungsgemäße Verwendung
PFT MAXIMIX Betriebsanleitung Stand 12.2009 Bestimmungsgemäße Verwendung Die PFT MAXIMIX ist ein kontinuierlich arbeitender Mischer für Baustellenmörtel bis zu einer Korngröße von 32 mm. Die Verarbeitungsrichtlinien der Materialhersteller sind immer zu beachten. Funktionsweise Die PFT MAXIMIX ist für das Befüllen mit Sackware und lose Zuschlagstoffen ausgelegt. -
Seite 7: Grundlegende Sicherheitshinweise
Um Ihnen die Bedienung unserer Maschinen so leicht wie möglich zu machen, möchten wir Sie kurz mit den wichtigsten Sicherheitsregeln vertraut machen. Wenn Sie diese beachten, werden Sie lange mit unserer Maschine sicher und qualitätsgerecht arbeiten können. Knauf PFT GmbH & Co.KG... -
Seite 8: Allgemeine Sicherheitshinweise
Stecker, Luft-, Wasser- und Förderleitungen gelegt werden. Erkennbare Mängel müssen sofort beseitigt werden. 5. Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Das ist bei Original-PFT-Teilen immer gewährleistet! 6. Die Maschine darf nur an einem Baustromverteiler mit FI – Schutzschalter (30mA) angeschlossen werden. - Seite 9 Garantienaspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co.KG ausgeschlossen wird. 25. Bei Pumpen und Mischpumpen sind zusätzlich noch folgende Sicherheitshinweise zu beachten: Bei Spritzarbeiten ist ein geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl.
-
Seite 10: Inbetriebnahme
Mischbehälter öffnen. ACHTUNG! Während der Maschinenvorbereitung und des Betriebes darf die Gitterabdeckung nicht entfernt werden. Zur Sicherheit des Anwenders ist das Schutzgitter noch mit einem Magnetschalter ausgestattet, der die Maschine beim entnehmen des Gitters ausschaltet. Knauf PFT GmbH & Co.KG... -
Seite 11: Übersicht Maximix
PFT MAXIMIX Betriebsanleitung Stand 12.2009 Übersicht MAXIMIX 1. Gummiabdeckung 2. Getriebemotor 3. Endschalter 4. Schutzgitter 5. Ein-Aus Schalter 6. Hauptstromanschluß 7. Mischwelle 8. Öffnen der Mörtelauslaufklappe 9. Eingriffschutz 10. Sicherungshebel Knauf PFT GmbH & Co.KG... -
Seite 12: Explosionszeichnung Mischwelle
PFT MAXIMIX Betriebsanleitung Stand 12.2009 Explosionszeichnung Mischwelle Knauf PFT GmbH & Co.KG... -
Seite 13: Ersatzteilliste Mischwelle
20 20 90 01 U-Scheibe B 13 DIN 1440 verz. 20 20 89 00 Sicherungsmutter M12 DIN 985 verzinkt 00 04 14 47 Getriebemotor 2,2kW K20 R90L4 230/400V 00 06 62 30 Verschleißbuchse Antriebs-Lagerwelle Trogmischer Knauf PFT GmbH & Co.KG... -
Seite 14: Explosionszeichnung Materialbehälter
PFT MAXIMIX Betriebsanleitung Stand 12.2009 Explosionszeichnung Materialbehälter Knauf PFT GmbH & Co.KG... -
Seite 15: Ersatzteilliste Materialbehälter
20 20 72 10 Sicherungsmutter M 10 DIN 985 verzinkt 00 06 38 30 Gummiklappe Mörtelauslauf Trogmischer 00 06 34 03 Auflagewinkel f. Trogmis/MAXIMIX RAL2004 00 06 40 04 Kette D5 x 35 x 10 verz. DIN763 00 06 35 99 Schäkel hochfest 0,4 to verz. DIN8210 20 20 69 00 Skt-Mutter M12 DIN 934 verzinkt 00 06 36 02 Verschlussspanner Mörtelausl Trogmischer... -
Seite 16: Explosionszeichnung Rahmen
PFT MAXIMIX Betriebsanleitung Stand 12.2009 Explosionszeichnung Rahmen Knauf PFT GmbH & Co.KG... -
Seite 17: Ersatzteiliste Rahmen
00 00 79 90 Stützfuss mit Platte MULTIMIX verz. 00 05 10 70 Sicherungshutmutter M6 DIN 986 A2 00 06 34 00 Schutzgitter f Eingriffschutz MAXIMIX VA 00 06 34 01 Eingriffschutz hint/seit MAXIMIX RAL2004 00 06 34 30 Eingriffschutz vorne MAXIMIX RAL2004 00 06 48 21 Stützfuß... -
Seite 18: Explosionszeichnung Schutzgitter
PFT MAXIMIX Betriebsanleitung Stand 12.2009 Explosionszeichnung Schutzgitter Knauf PFT GmbH & Co.KG... -
Seite 19: Ersatzteiliste Schutzgitter
20 20 70 00 Skt.-Schraube M12 x 100 DIN 933 verz. 00 06 40 09 Gummi-Metallpuffer D40 x 40, M8 Form C 00 06 37 37 Grundplatte Endschal Trogmischer RAL2004 20 20 99 03 Senkschraube M8 x 16 DIN 963 verz. Knauf PFT GmbH & Co.KG... -
Seite 20: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)
Sind alle Aufkleber im gut lesbarem Zustand? Schaltschrank Hochspannungsprüfung mit 1000V Schaltschrank Funktionsprüfung aller Schutzschalter! Schaltschrank Funktionsprüfung aller Kontrollleuchten! Schaltschrank Alle Kabelverbindungen auf festen Sitz prüfen! Typenschild Vorhanden und gut lesbar Bedienungs- Vorhanden anleitung Mörteldruck- Funktionsprüfung! manometer Knauf PFT GmbH & Co.KG... -
Seite 21: Technische Daten
Länge über alles 1200 mm Breite über alles 1040 mm Höhe über alles 1440 mm Gesamtgewicht 36,5 to Dauerschalldruckpegel 77±1 dB(A) * Richtwert je nach Förderhöhe, Pumpenzustand und - ausführung, Mörtelqualität, - zusammensetzung und –konsistenz. Knauf PFT GmbH & Co.KG... - Seite 22 PFT MAXIMIX Betriebsanleitung Stand 12.2009 Knauf PFT GmbH & Co.KG...
- Seite 23 PFT MAXIMIX Betriebsanleitung Stand 12.2009 Knauf PFT GmbH & Co.KG...
- Seite 24 PFT MAXIMIX Betriebsanleitung Stand 12.2009 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de...
