PFT HM 2006 Betriebsanleitung
Stand 07.2008
BETRIEBSANLEITUNG
Teil 2 EG Konformitätserklärung
Übersichten – Bedienung - Ersatzteillisten
(Artikelnummer der Bedienungsanleitung: 00 05 43 85)
(Stückliste 00 06 79 14: HM 2006 großer Materialbehälter 400V RAL 9002)
(Stückliste 00 06 86 93: HM 2006 großer Materialbehälter 400V RAL 2004)
(Stückliste 00 07 26 20: HM 2006 großer Materialbehälter 230V RAL 2004)

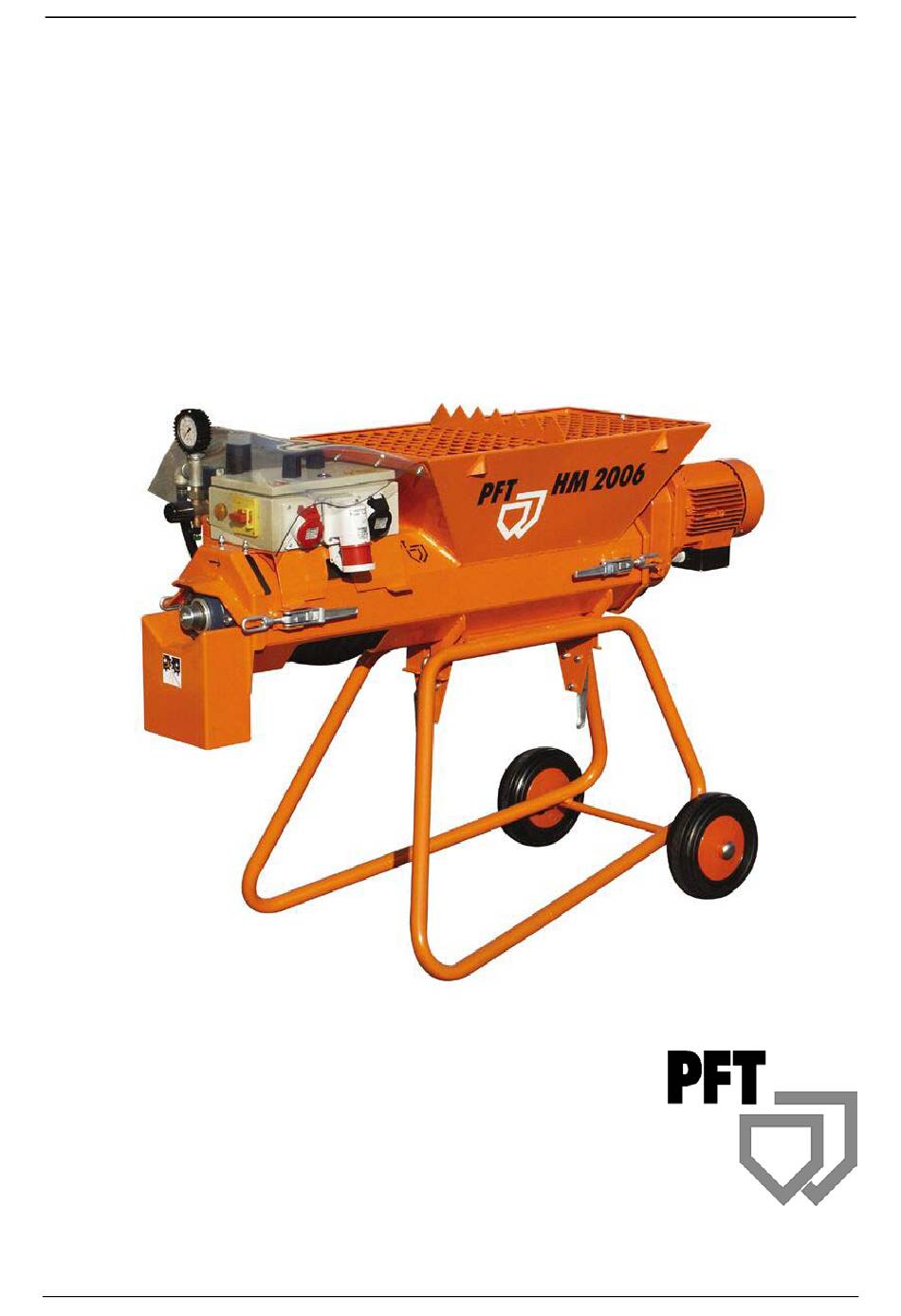

DURCHLAUFMISCHER

PFT HM 2006

WIR SORGEN FÜR DEN FLUSS DER DINGE
Knauf PFT GmbH & Co.KG
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT HM 2006

Inhaltszusammenfassung für PFT HM 2006

  • Seite 1: Pft Hm 2006

    Übersichten – Bedienung - Ersatzteillisten (Artikelnummer der Bedienungsanleitung: 00 05 43 85) (Stückliste 00 06 79 14: HM 2006 großer Materialbehälter 400V RAL 9002) (Stückliste 00 06 86 93: HM 2006 großer Materialbehälter 400V RAL 2004) (Stückliste 00 07 26 20: HM 2006 großer Materialbehälter 230V RAL 2004)
  • Seite 2 Herzlichen Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Der Durchlaufmischer PFT HM 2006 ist auf dem neuesten technischen Stand. Er wurde so funktionsgerecht gestaltet, damit er bei den rauhen Baustellenbedingungen ein treuer Helfer ist.

  • Seite 3: Inhaltsverzeichnis

    Ersatzteilzeichnung Antrieb HM 2006 2KW 278U/min. kpl. Ersatzteilliste Antrieb HM 2006 2KW 278U/min. kpl. Ersatzteilzeichnung Antrieb HM 2006 4KW 273U/min. RAL 2004 kpl. Ersatzteilliste Antrieb HM 2006 4KW 273U/min. RAL 2004 kpl. Ersatzteilzeichnung Antrieb HM 2006 4KW 273U/min. RAL 9002 kpl.
  • Seite 4 Ersatzteilzeichnung Schaltschrank 400V 00098555 4KW / 00049991 3KW Ersatzteilliste Schaltschrank 400V 00098555 4KW / 00049991 3KW Ersatzteilzeichnung Wasserarmatur 230V für HM 2006 Art. Nr. 00072620 Ersatzteilliste Wasserarmatur 230V für HM 2006 Art. Nr. 00072620 Ersatzteilzeichnung Wasserarmatur 400V für HM 2006 Ersatzteilliste Wasserarmatur 400V für HM 2006...

  • Seite 5: Eg Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer...
  • Seite 6 PFT HM 2006 Betriebsanleitung Stand 07.2008 Knauf PFT GmbH & Co.KG...

  • Seite 7: Information Zur Betriebsanleitung

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Information zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten Einhaltung aller angegebenen Sicherheitshinweise Handlungsanweisungen. Darüber hinaus sind für Einsatzbereich Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

  • Seite 8: Technische Daten Hm 2006 400V

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Technische Daten HM 2006 400V Antrieb Getriebemotor 4,0KW, 400V, 50 Hz Drehzahl ca. 273 1/min Stromaufnahme des Motors 3-phasig 12,5A nur an Baustromverteiler mit vorschrifts- Stromanschluss mäßigem FI-Schutzschalter 30mA Zuleitung Mind. 5 x 2,5mm²...

  • Seite 9: Technische Daten Hm 2006 230V

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Technische Daten HM 2006 230V Antrieb Getriebemotor 2KW, 230V, 50 Hz Drehzahl ca. 273 1/min Stromaufnahme des Motors Wechselstrom 230V / 50 Hz, 16A Stromanschluss nur an Baustromverteiler mit vorschrifts- mäßigem FI-Schutzschalter 30mA Zuleitung Zuleitung 3 x 2,5 mm²...

  • Seite 10: Bestimmungsgemäße Verwendung

    DURCHLAUFMISCHER PFT HM 2006 Der kompakte Durchlaufmischer PFT HM 2006 mit der großen Leistung. Schnell einsatzbereit, zuverlässig, einfach zu bedienen. Mittels PFT-Modultechnik ist die Maschine im Handumdrehen auf die gewünschte Befüllung eingestellt, ob Sackware, Silo/Container oder pneumatische Befüllung mittels Einblashaube Förderanlage...

  • Seite 11: Vorteile Auf Einen Blick

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Vorteile auf einen Blick: • abnehmbares Fußgestelleinfache Bedienung, • Maschine kann auch mittels Übergabehaube unter ein Silo montiert werden, • Dank herausnehmbarem Gummi-Mischrohr kaum Anbackung und fast selbstreinigend, • separate Steuereinheit, • bestens geeignet für die Verarbeitung von Klebemörtel,...

  • Seite 12: Übersicht Hm 2006

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Übersicht HM 2006 Schutzgitter mit Sackaufreißer Materialbehälter Mischermotor Fußgestell abnehmbar Gummimischrohr Mörtelauslaufflansch Gummimischrohr Steuereinheit Knauf PFT GmbH & Co.KG...

  • Seite 13: Übersicht Steuereinheit Hm 106/2006 400V Artikelnummer 00098557

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Übersicht Steuereinheit HM 106/2006 400V Artikelnummer 00098557 Druckminderer Magnetventil Manometer 0-1bar Kontrolllampe Drehrichtung ändern Motorschutz-Hauptschalter Wasserregelventil (Wassermenge) Wasserablassventil (Frostschutz) Stromanschluss Mischermotor Stromanschluss Hauptstrom 16A Stromanschluss Rüttler Sicherung der Steuereinheit Manometer 0-16 bar Wasserentnahmeventil Anschluss Wasser vom Wassernetz oder...

  • Seite 14: Übersicht Steuereinheit Hm 2006 230V 1Ph. Artikelnummer 00053586

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Übersicht Steuereinheit HM 2006 230V 1Ph. Artikelnummer 00053586 Druckminderer Magnetventil Manometer 0-1bar Hauptschalter 10-16A Wasserregelventil (Wassermenge) Wasserablassventil (Frostschutz) Stromanschluss Mischermotor Stromanschluss Hauptstrom Sicherung der Steuereinheit Manometer 0-16bar Wasserentnahmeventil Anschluss Wasser vom Wassernetz oder Wasserpumpe Wasser zum Mischrohr Knauf PFT GmbH &...

  • Seite 15: Überprüfen Der Einstellwerte (Werkseinstellung)

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Überprüfen der Einstellwerte (Werkseinstellung) Druckminderventil 1,5 bar bei 1000 l/h (max. Durchlaß) Inbetriebnahme Getriebemotor einhängen und mit Klappsplint sichern. Dosierwelle in Materialbehälter einschieben. Mitnehmer der Mischwelle muß im Schlitz der Mitnehmerklaue einrasten. Stromanschluss (1) 230V (2) 400V Maschine gemäß...

  • Seite 16: Einschalten

    Zuleitung öffnen. Bei einem Wasserfließdruck unter 2,5 bar ist eine Druckerhöhungspumpe AV 3 (PFT-Artikelnr.00 06 05 54) in die Zuleitung zu schalten. ACHTUNG! Bei Arbeiten aus Wasserfaß muß der Saugkorb mit Filtersieb (Artikelnummer 00 00 69 06) vorgeschaltet werden. (Wasserpumpe entlüften!)

  • Seite 17: Arbeitsunterbrechung

    Wartungs- und Montagearbeiten dürfen nur bei stromloser Maschine durchgeführt werden (Stromzufuhr unterbrechen). Reinigung: Bei einem gleichmäßigen Tagesbetrieb wird der PFT HM 2006 nur nach Arbeitsende gereinigt. Wenn der Materialbehälter nur noch ca. 1/3 gefüllt ist, die Wasserzufuhr am Nadelventil (1) ein Viertel verringern.

  • Seite 18: Maßnahmen Bei Stromausfall

    Lagerzapfen (1) und Verbindungsteil der Mischwelle leicht einfetten. Maßnahmen bei Stromausfall Maßnahme bei Stromausfall Der PFT HM 2006 230V ist mit einer Wiederanlaufsperre ausgerüstet. Nach Stromausfall ist die Anlage durch Betätigung des Motorschutz- Hauptschalter EIN wieder in Betrieb zu setzen.

  • Seite 19: Maßnahmen Bei Wasserausfall

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Maßnahmen bei Wasserausfall Maßnahme bei Wasserausfall Bei Wasserausfall bleibt der PFT HM 2006 stehen. Sobald der Fehler behoben ist, mischt der PFT HM 2006 wieder normal. Maßnahmen bei Frostgefahr Maßnahme bei Frostgefahr Bei Frostgefahr ist die Wasserarmatur des PFT HM 2006 zu entleeren.

  • Seite 20: Wartung

    Wartung ACHTUNG! Wartungs- und Montagearbeiten dürfen nur bei stromloser Maschine durchgeführt werden! Der PFT HM 2006 ist nach jedem Einsatz auf Schäden, an Lagern, Mitnehmerklaue, Verbindungselementen, Schlauch- und Kabelverbindungen zu überprüfen. Das Schmutzfängersieb im Wassereinlauf mindestens alle 2 Wochen herausnehmen und reinigen, wenn nötig ersetzen.

  • Seite 21: Checkliste

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Checkliste Problem Mögliche Ursache Abhilfe Maschine läuft nicht an! Strom − Stromzuleitung in Ordnung? − Korrekter Anschluss am Durch Elektrofachkraft überprüfen lassen. Baustromverteiler? − FI-Schutzschalter ausgelöst? − Hauptschalter eingeschaltet? − Phasenfolgerelais meldet Störung Drehrichtung ändern, Phase fehlt Stromleitung zu lang oder zu dünn...

  • Seite 22: Ersatzteilzeichnung Antrieb Hm 2006 2Kw 278U/Min. Kpl

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Antrieb HM 2006 2KW 278U/min. kpl. Knauf PFT GmbH & Co.KG...

  • Seite 23: Ersatzteilliste Antrieb Hm 2006 2Kw 278U/Min. Kpl

    Pos. Stck. Art. Nr. Bezeichnung 00 09 72 49 Antrieb HM 2006 2KW 278U RAL2004 kpl. 00 09 92 35 Getriebemotor 2kW 275U 230V 1Phase SK20VF-90L/2EAR RAL2004 Kondensator (Anlauf) 110 MF D=51 x 95mm Klixonrelais für Motor 2kW Kondensator (Betriebs) 50 MF D=42 x 87mm...

  • Seite 24: Ersatzteilzeichnung Antrieb Hm 2006 4Kw 273U/Min. Ral 2004 Kpl

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Antrieb HM 2006 4KW 273U/min. RAL 2004 kpl. Knauf PFT GmbH & Co.KG...

  • Seite 25: Ersatzteilliste Antrieb Hm 2006 4Kw 273U/Min. Ral 2004 Kpl

    Stck. Art. Nr. Bezeichnung 00 09 70 94 Antrieb HM 2006 4KW 273U RAL2004 kpl. 00 05 36 03 Getriebemotor EFQ68 4KW 273U/min RAL2004 00 00 22 64 Motoranschlusskabel 1,4m CEE-Stecker 4 x 16A 7h schwarz Ringöse 4mm 20 42 87 00 CEE-Stecker 4 x 16A 7h schwarz Nr. 253...

  • Seite 26: Ersatzteilzeichnung Antrieb Hm 2006 4Kw 273U/Min. Ral 9002 Kpl

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Antrieb HM 2006 4KW 273U/min. RAL 9002 kpl. Knauf PFT GmbH & Co.KG...

  • Seite 27: Ersatzteilliste Antrieb Hm 2006 4Kw 273U/Min. Ral 9002 Kpl

    Stck. Art. Nr. Bezeichnung 00 13 67 01 Antrieb HM 2006 4KW 273U RAL9002 kpl. 00 05 36 95 Getriebemotor EFQ68 4KW 273U/min RAL9002 00 00 22 64 Motoranschlusskabel 1,4m CEE-Stecker 4 x 16A 7h schwarz Ringöse 4mm 20 42 87 00 CEE-Stecker 4 x 16A 7h schwarz Nr. 253...

  • Seite 28: Ersatzteilzeichnung Mischrohr Ral 2004

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Mischrohr RAL 2004 Knauf PFT GmbH & Co.KG...

  • Seite 29: Ersatzteilliste Mischrohr Ral 2004

    20 20 87 01 Skt.-Schraube M8 x 16 DIN 933 verzinkt 20 20 93 13 U-Scheibe B 8,4 DIN 125 verzinkt 00 06 73 68 Materialbehälter mit Mischrohr HM 2006 großer Materialbehälter RAL 2004 00 04 78 20 Schnellverschluss mit Sicherung M10 klein...

  • Seite 30: Ersatzteilzeichnung Mischrohr Ral 9002

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Mischrohr RAL 9002 Knauf PFT GmbH & Co.KG...

  • Seite 31: Ersatzteilliste Mischrohr Ral 9002

    20 20 87 01 Skt.-Schraube M8 x 16 DIN 933 verzinkt 20 20 93 13 U-Scheibe B 8,4 DIN 125 verzinkt 00 06 86 36 Materialbehälter mit Mischrohr HM 2006 großer Materialbehälter RAL9002 00 04 78 20 Schnellverschluss mit Sicherung M10 klein...

  • Seite 32: Ersatzteilzeichnung Schaltschrank 230 V 00 05 08

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Schaltschrank 230 V 00 05 08 29 Knauf PFT GmbH & Co.KG...

  • Seite 33: Ersatzteilliste Schaltschrank 230

    Pos. Stck. Art. Nr. Bezeichnung 00 07 17 03 Staubschürze für Schaltschrank HM 2006/106 00 02 02 86 Handgriff Kunststoff B8-45 20 44 45 00 Schlüssel für Schaltschrank 00 04 79 49 Tür HM 106 RAL7032/Struktur 20 44 46 00 Schloss für Schalt-/Steuerschrank 00 05 08 29 Schaltschrank HM 2006 230V 1Phase CEE-Anbausteckdose 3 x 16A 6h blau 230V Flanschmaß...
  • Seite 34 PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Schaltschrank 400V 00098555 4KW / 00049991 3KW Knauf PFT GmbH & Co.KG...
  • Seite 35 20 45 27 51 Phasenfolgerelais 200-500V mit 2 Wechsler 20 44 45 00 Schlüssel für Schaltschrank 3mm 00 07 17 03 Staubschürze für Schaltschrank HM 2006/106 00 04 79 49 Tür HM 106 RAL7032/Struktur 00 02 02 86 Handgriff Kunststoff B8-45 00 03 62 49 Verschluss Schaltschrank (Doppelbart) 00 04 79 47 Leergehäuse HM 106 RAL 7032 300 x 200 x 120 mm...
  • Seite 36 PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Wasserarmatur 230V für HM 2006 Art. Nr. 00072620 Knauf PFT GmbH & Co.KG...
  • Seite 37 PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilliste Wasserarmatur 230V für HM 2006 Art. Nr. 00072620 Pos. Stck. Art. Nr. Bezeichnung 00 05 91 96 Schlauchklemme 19-21 20 19 04 10 Schlauchverschraubung 1/2" AG Tülle 1/2" 00 00 16 32 Scheibe 19 x 6 x 1,5 verzinkt 20 20 13 00 Geka-Kupplung 1/2"...
  • Seite 38 PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilzeichnung Wasserarmatur 400V für HM 2006 Knauf PFT GmbH & Co.KG...
  • Seite 39 PFT HM 2006 Betriebsanleitung Stand 07.2008 Ersatzteilliste Wasserarmatur 400V für HM 2006 Pos. Stck. Art. Nr. Bezeichnung 00 05 91 97 Schlauchklemme 19-21 20 19 04 10 Schlauchverschraubung 1/2" AG Tülle 1/2" 00 00 16 32 Scheibe 19 x 6 x 1,5 verzinkt 20 20 13 00 Geka-Kupplung 1/2"...
  • Seite 40 PFT HM 2006 Betriebsanleitung Stand 07.2008 Zubehör 20 21 21 00 Wasser-/Luftschlauch 3/4" x 40m mit Geka-Kupplungen. 20 21 57 00 Spritzdüse 3/4" mit Geka-Kupplung. 20 42 33 50 Stromkabel, 5 x 2,5mm², 50m mit CEE-Stecker und Kupplung 16A 6h rot 20 42 34 20 Stromkabel, 3 x 2,5mm², 25m kpl.
  • Seite 41 PFT HM 2006 Betriebsanleitung Stand 07.2008 Knauf PFT GmbH & Co.KG...
  • Seite 42 PFT HM 2006 Betriebsanleitung Stand 07.2008 Schaltplan Getriebemotor 2KW Knauf PFT GmbH & Co.KG...
  • Seite 43 PFT HM 2006 Betriebsanleitung Stand 07.2008 Schaltplan HM 2006 400V Knauf PFT GmbH & Co.KG...
  • Seite 44 PFT HM 2006 Betriebsanleitung Stand 07.2008 Schaltplan HM 2006 230V Knauf PFT GmbH & Co.KG...

  • Seite 45: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)

    PFT HM 2006 Betriebsanleitung Stand 07.2008 Checkliste für jährliche Sachkundigen-Prüfung (Kopiervorlage) Die Sachkundigenprüfung ist nach ZH1/575 einmal im Jahr durchzuführen. Als Nachweis dieser Prüfung erhält die Maschine und der Schaltschrank eine Prüfplakette. Das Prüfprotokoll ist auf Verlangen vorzuzeigen. Prüfdatum: Prüfer:...
  • Seite 46 PFT HM 2006 Betriebsanleitung Stand 07.2008 Notizen: Knauf PFT GmbH & Co.KG...
  • Seite 47 PFT HM 2006 Betriebsanleitung Stand 07.2008 Knauf PFT GmbH & Co.KG...
  • Seite 48 PFT HM 2006 Betriebsanleitung Stand 07.2008 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de...
