Anschlüsse Ritmo L Plus Turbo; Anschlüsse Von Wasser, Mörtelschlauch Und Luft; Betriebsarten; Wahlschalter Pumpenmotor - PFT RITMO L plus Turbo Betriebsanleitung

15 Anschlüsse RITMO L plus turbo
15.1 Anschlüsse von Wasser, Mörtelschlauch und Luft
3

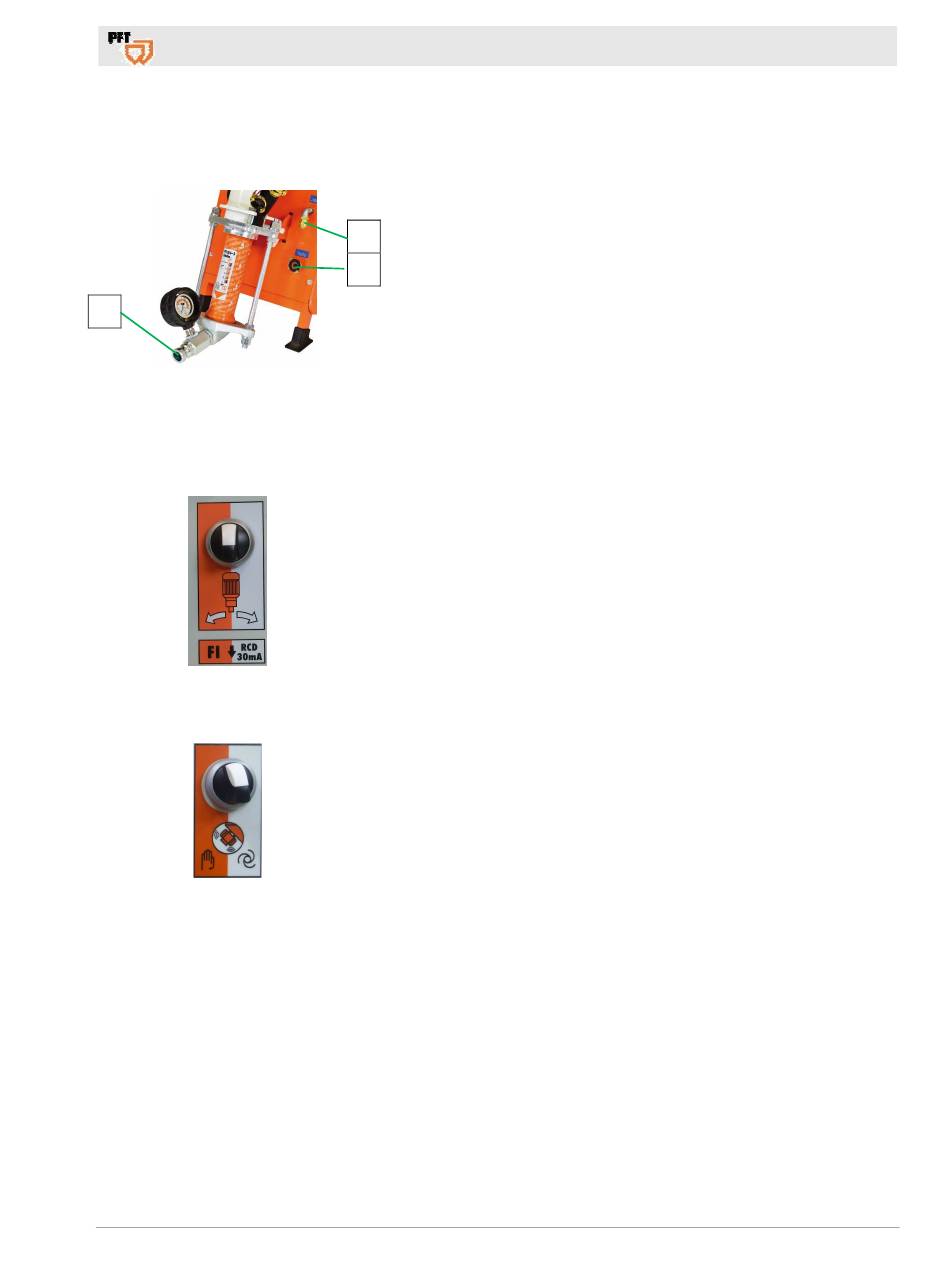

Abb. 14: Anschlüsse

16 Betriebsarten

16.1 Wahlschalter Pumpenmotor

Abb. 15: Betriebsarten Pumpenmotor
16.2 Wahlschalter Rüttler
Abb. 16: Betriebsarten Rüttler
2020-11-06
RITMO L plus Turbo Leerlauf FC-230V, 1 Ph, 50 Hz Übersicht – Bedienung
1
1. Anschluss Luft zum Spritzgerät (1).
2
2. Anschluss Wasserversorgung vom Netz (2).
3. Anschluss Mörtelschlauch (3) am Mörteldruckmanometer.
Der Pumpenmotor hat drei Betriebsarten:
Wahlschalter Stellung „0":
Die Maschine ist ausgeschaltet.
Wahlschalter rechts (rastend):
Die Maschine läuft an, wenn der Hauptschalter eingeschaltet ist.
Wahlschalter links (tastend):
Der Pumpenmotor läuft rückwärts, somit wird die Pumpe entspannt,
dabei sind andere Funktionen gesperrt.
Der Rüttler hat drei Betriebsarten:
Wahlschalter Stellung „0":
Der Rüttler ist ausgeschaltet.
Wahlschalter rechts (rastend):
Der Rüttler arbeitet im Automatik-Betrieb.
Wahlschalter links (tastend):
Der Rüttler arbeitet im Hand-Betrieb.
