Inhaltsverzeichnis
2017-03-07

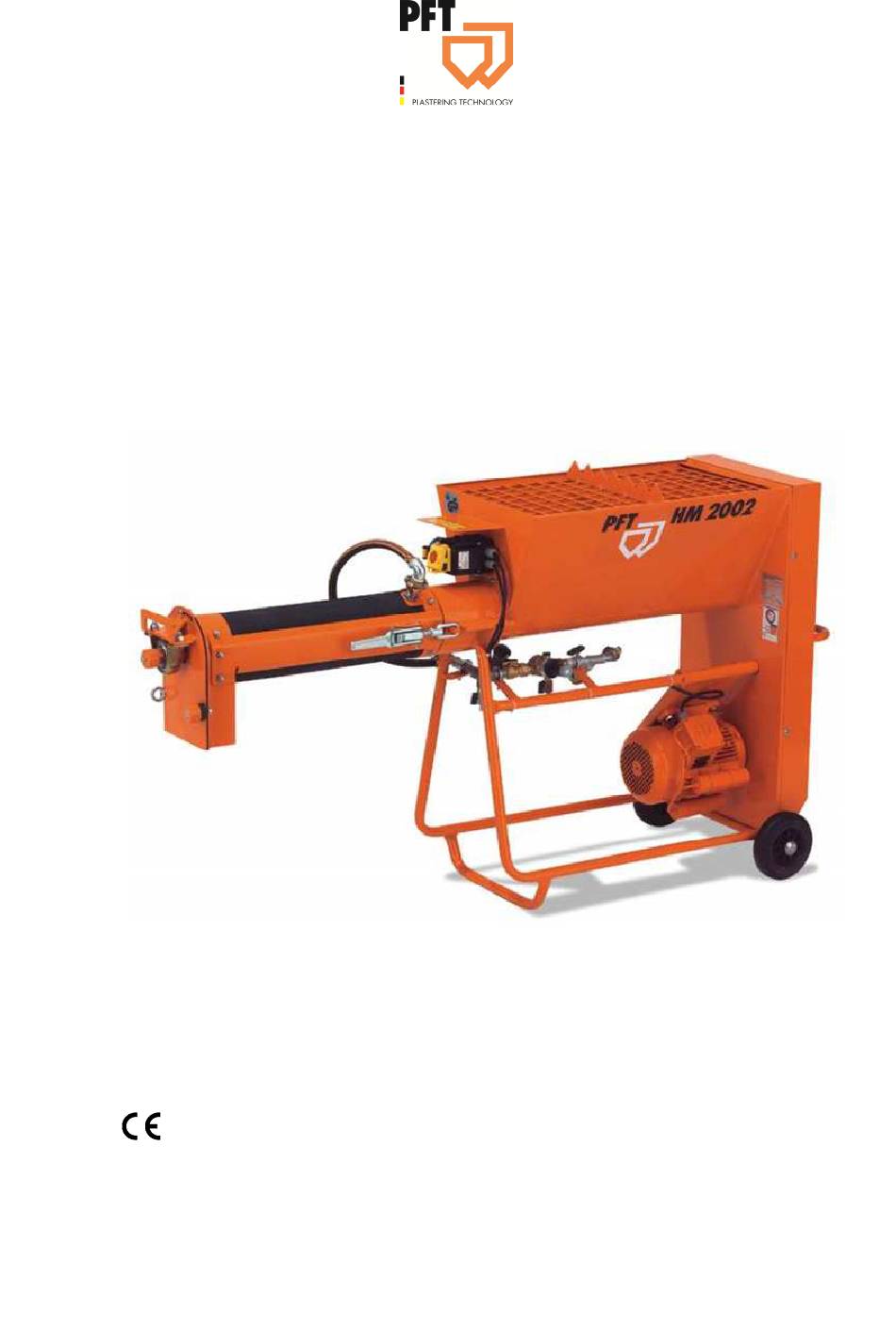

Betriebsanleitung
PFT Durchlaufmischer HM 2002
Übersicht – Bedienung – Ersatzteillisten
Artikelnummer der Betriebsanleitung: 20 54 79 00
HM 2002 Artikelnummer 20 54 60 03
HM 2002 mit Gummimischrohr Artikelnummer
00 02 04 73
HM 2002 Gummimischrohr 2,2KW 120V 60Hz 1Phase Artikelnummer
00 59 33 59
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT HM 2002

Inhaltszusammenfassung für PFT HM 2002

  • Seite 1 Artikelnummer der Betriebsanleitung: 20 54 79 00 HM 2002 Artikelnummer 20 54 60 03 HM 2002 mit Gummimischrohr Artikelnummer 00 02 04 73 HM 2002 Gummimischrohr 2,2KW 120V 60Hz 1Phase Artikelnummer 00 59 33 59 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
  • Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Tel.: +49 9323 31-760 Fax: +49 93 23 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de www.pft.eu 2017-03-07...

  • Seite 3: Inhaltsverzeichnis

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Inhaltsverzeichnis EG Konformitätserklärung ......5 13 Zubehör ............15 Prüfung ............6 14 Kurzbeschreibung ........16 2.1 Prüfung durch Maschinenführer ....6 14.1 DURCHLAUFMISCHER PFT HM 2002 ........... 16 2.2 Wiederkehrende Prüfung ......6 15 Material ............
  • Seite 4 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Inhaltsverzeichnis 26 Maschine in Betrieb nehmen ....26 36.8 Materialbehälter reinigen ..... 34 26.1 Maschine einschalten 230V ....26 36.9 Dosierwelle reinigen ......35 26.2 Maschine einschalten 120V ....26 36.10 Mischwelle einsetzen ......35 26.3 Materialkonsistenz prüfen ....

  • Seite 5: Eg Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer...

  • Seite 6: Prüfung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Prüfung 2 Prüfung 2.1 Prüfung durch Maschinenführer Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Befehls- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu prüfen. Während des Betriebes sind Baumaschinen vom Maschinenführer auf ihren betriebssicheren Zustand zu prüfen.

  • Seite 7: Anleitung Zum Späteren Gebrauch Aufbewahren

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Technische Daten 3.2 Anleitung zum späteren Gebrauch aufbewahren Die Betriebsanleitung muss während der gesamten Lebensdauer des Produktes verfügbar sein. 3.3 Aufteilung Die Betriebsanleitung besteht aus 2 Büchern: Teil 1 Sicherheit Allgemeine Sicherheitshinweise HM Artikelnummer: 00 13 15 97 Teil 2 Übersicht, Bedienung, Service und Ersatzteillisten...

  • Seite 8: Anschlusswert Wasser

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Technische Daten 4.2 Anschlusswert Wasser Angabe Wert Einheit Betriebsdruck, mindestens 2,5 bar Anschluss (1) 1/2 Zoll Abb. 1: Wasseranschluss 4.3 Stromanschlusswerte 230V 50Hz Elektrisch 230V 50Hz Angabe Wert Einheit Spannung, 1 Ph. 50 Hz...

  • Seite 9: Stromanschlusswerte 120V 60Hz

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Schallleistungspegel 4.5 Stromanschlusswerte 120V 60Hz Elektrisch 120V 60Hz Angabe Wert Einheit Spannung, 1 Ph. 60 Hz 120 V Stromaufnahme, maximal 25 A Drehzahl Mischwelle 325 U/min CEE Anschluss 3-polig (2P/PE) Zuleitung 3 x 4 mm² nur an...

  • Seite 10: Maßblatt Hm 2002

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Maßblatt HM 2002 7 Maßblatt HM 2002 1870 Abb. 2: Maßblatt 8 Typenschild Das Typenschild befindet sich motorseitig an der Stirnseite des Materialbehälters und beinhaltet folgende Angaben: Hersteller Baujahr Maschinen-Nummer Abb. 3: Typenschild...

  • Seite 11: Aufbau Hm 2002

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Aufbau HM 2002 10 Aufbau HM 2002 10.1 Übersicht HM 2002 Abb.5: Übersicht HM 2002 1. Gummimischrohr 7. Mischermotor 2. Wasser zum Mischrohr 8. Wassereingang, Wasseranschluss vom Wassernetz 3. EIN / AUS Schalter 9.

  • Seite 12: Wasserarmatur

    6. Wasserentnahme. 7. Wasserentnahmeventil. 8. Wasseranschluss vom Wassernetz oder der Wasserpumpe. Abb. 6: Wasserarmatur 10.3 Nachrüstsatz Wasserdurchflussmesser 100 - 1.000 l/h für HM 2002 1. Wasseranschluss zum Mischrohr. 2. Nadelventil zum Einstellen der Wassermenge. 3. Befestigung am Materialbehälter. 4. Wassserdurchflussmesser 100-1000 l/h.

  • Seite 13: Gummimischrohr Art.nr. 00012594

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Anschlüsse 10.4 Gummimischrohr Art.Nr. 00012594 1. Vierkant-Außenlager. 2. Stirnblech Mörtelauslaufflansch abnehmbar. 3. Schnellverschluss. 4. Wassereinlauf am Mischrohr. 5. Mischwelle. 6. Gummimischrohr. Abb.8: Gummimischrohr 10.5 Mischwelle 1. Mischwelle Igel HM 2002 (4 Ebenen) Artikelnummer 00431198 ohne Mörtelauslaufflansch.

  • Seite 14: Anschluss Strom 230V 60Hz

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Wiederkehrende Prüfungen 11.2 Anschluss Strom 230V 60Hz 1. Anschluss Wechselstrom (1) 230V 60Hz. Abb. 12: Anschluss Strom 230V 11.3 Anschluss Strom 120V 60Hz 1. Anschluss Wechselstrom (1) 120V 60Hz. Abb. 13: Anschluss Strom 120V 12 Wiederkehrende Prüfungen...

  • Seite 15: Zubehör

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Zubehör 13 Zubehör Empfohlenes Zubehör/Ausrüstung sie PFT Maschinen- und Gerätekatalog oder unter www.pft.eu. 2017-03-07...

  • Seite 16: Kurzbeschreibung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Kurzbeschreibung 14 Kurzbeschreibung 14.1 DURCHLAUFMISCHER PFT HM 2002 DURCHLAUFMISCHER PFT HM 2002 Der kompakte Sackwaren-Mischer PFT HM 2002 für Wechselstrom mit der großen Leistung. Schnell einsatzbereit, zuverlässig, einfach zu bedienen. Dank des Gummi-Mischrohrs entstehen kaum...

  • Seite 17: Vorteile Auf Einen Blick

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Sicherheitsregeln 15.2 Vorteile auf einen Blick robuste Bauart einfache Bedienung minimaler Wartungs- und Reinigungsaufwand störungsfreier, problemloser Betrieb niedrige Einfüllhöhe bequemes Transportieren wartungsfreies Vierkant-Außenlager abgesicherter Schnellverschluss Das neue PFT Gummimischrohr für alle Durchlaufmischer bestens geeignet für die Verarbeitung von...

  • Seite 18: Transport, Verpackung Und Lagerung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Transport, Verpackung und Lagerung 17 Transport, Verpackung und Lagerung 17.1 Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Beim Abladen der Packstücke bei Anlieferung...

  • Seite 19: Transportinspektion

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Transport, Verpackung und Lagerung 17.2 Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen: Lieferung nicht oder nur unter Vorbehalt entgegennehmen. Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs vermerken.

  • Seite 20: Verpackung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Verpackung 18 Verpackung Zur Verpackung Die einzelnen Packstücke sind entsprechend den zu erwartenden Transportbedingungen verpackt. Für die Verpackung wurden ausschließlich umweltfreundliche Materialien verwendet. Die Verpackung soll die einzelnen Bauteile bis zur Montage vor Transportschäden,...

  • Seite 21: Maschine Vorbereiten

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Maschine Vorbereiten Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung kann zu schweren Personen- oder Sachschäden führen. Deshalb: Alle Bedienschritte gemäß den Angaben dieser Betriebsanleitung durchführen. Vor Beginn der Arbeiten sicherstellen, dass alle Abdeckungen und Schutzeinrichtungen installiert sind und ordnungsgemäß...

  • Seite 22: Anschluss Der Stromversorgung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Anschluss der Stromversorgung 21 Anschluss der Stromversorgung 21.1 Stromanschluss 230V 50Hz 1. Maschine (1) nur an Wechselstromnetz 230V anschließen. GEFAHR! Lebensgefahr durch elektrischen Strom! Die Anschlussleitung muss korrekt abgesichert sein: Die Maschine nur an Stromquelle mit zulässigen...

  • Seite 23: Anschluss Der Wasserversorgung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Anschluss der Wasserversorgung 22 Anschluss der Wasserversorgung 22.1 Schmutzfängersiebe reinigen 1. Überprüfen, ob das Schmutzfängersieb im Wassereingang (1) sauber ist. 2. Gegebenenfalls Schmutzfängersieb Wassereingang nehmen und reinigen. Schmutzfängersieb Geka-Kupplung: Artikelnummer 20152000 3.

  • Seite 24: Wasser Vom Wasserfass

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Wasserfaktor einstellen 22.3 Wasser vom Wasserfass Druckerhöhungspumpe AV 3000, 230 V, 1 Ph, 50 Hz, 0,6 kW komplett Artikelnummer 00493686 Die angeschlossene Druckerhöhungspumpe stellt den benötigten Wasserdruck von mindestens 2,5 bar sicher.

  • Seite 25: Wasserschlauch Am Mischrohr Anschließen

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Gesundheitsgefährdende Stäube 23.2 Wasserschlauch am Mischrohr anschließen 1. Wasserschlauch am Mischrohr anschließen. Abb. 25: Wasserschlauch anschließen 24 Gesundheitsgefährdende Stäube Warnung! Gesundheitsgefahr durch Staub! Eingeatmete Stäube können langfristig Lungenschädigungen oder anderen gesundheitlichen Beeinträchtigungen führen.

  • Seite 26: Maschine In Betrieb Nehmen

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Maschine in Betrieb nehmen 26 Maschine in Betrieb nehmen 26.1 Maschine einschalten 230V 1. Maschine am grünen Schalter einschalten. Abb. 28: Einschalten 230V 26.2 Maschine einschalten 120V 1. Maschine am schwarzen Schalter (1) einschalten.

  • Seite 27: Mörtel Auftragen

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Mörtel auftragen 28 Mörtel auftragen GEFAHR! Verletzungsgefahr durch austretenden Mörtel! Austretender Mörtel kann zu Verletzungen an Augen und Gesicht führen. – Immer Schutzbrille tragen. – Immer so aufstellen, dass man nicht von austretendem Mörtel getroffen wird.

  • Seite 28: Stillsetzen Im Notfall Not-Aus-Schalter

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Stillsetzen im Notfall Not-Aus-Schalter 31 Stillsetzen im Notfall Not-Aus-Schalter 31.1 Not-Aus-Schalter Stillsetzen im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet werden. Im Gefahrenfall wie folgt vorgehen: 1.

  • Seite 29: Arbeiten Zur Störungsbehebung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Arbeiten zur Störungsbehebung 33 Arbeiten zur Störungsbehebung 33.1 Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln.

  • Seite 30: Störungstabelle

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Arbeiten zur Störungsbehebung Personal Die hier beschriebenen Arbeiten zur Störungsbeseitigung können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Arbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder ausschließlich durch Hersteller ausgeführt werden, darauf wird bei der Beschreibung der...

  • Seite 31: Maßnahme Bei Wasserausfall

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Maßnahme bei Wasserausfall Schlechte Mischung im Mischrohr Mehr Wasser zugeben Bediener Mörtelfluss setzt aus Material verklumpt und verengt Material entfernen und Bediener den Wassereinlauf Wassereinlauf reinigen Material im Materialbehälter ist Feuchtes Material entfernen, Bediener naß...

  • Seite 32: Arbeitsende / Maschine Reinigen

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Arbeitsende / Maschine reinigen 36 Arbeitsende / Maschine reinigen 36.1 Mischrohr leer fahren HINWEIS! Bei einem gleichmäßigen Tagesbetrieb wird die Maschine nur am Arbeitsende gereinigt. Die Maschine muss täglich nach der Arbeit gereinigt werden: 1.

  • Seite 33: Sichern Gegen Wiedereinschalten

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Arbeitsende / Maschine reinigen 36.4 Sichern gegen Wiedereinschalten GEFAHR! Lebensgefahr durch unbefugtes Wiedereinschalten! Bei Arbeiten an drehenden Teilen der Maschine besteht die Gefahr, dass die Energieversorgung unbefugt eingeschaltet wird. Dadurch besteht Lebensgefahr für die Personen im Gefahrenbereich.

  • Seite 34: Mischrohr Reinigen

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Arbeitsende / Maschine reinigen 2. Stirnblech nach links drehen und mit Mischwelle nach vorne aus dem Mischrohr ziehen und reinigen. Abb. 39: Mischwelle entnehmen 3. Den Lagerzapfen (2) der Mischwelle nach dem Reinigen leicht einfetten.

  • Seite 35: Dosierwelle Reinigen

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Maßnahmen bei Frostgefahr 36.9 Dosierwelle reinigen 1. Mutter von Schraube (1) lösen. 2. Dosierwelle (2) entnehmen und reinigen. 3. Gereinigte Dosierwelle wieder einsetzen und mit Mutter und Schraube sichern. 4. Schutzgitter einsetzen und ebenfalls wieder sichern.

  • Seite 36: Maßnahmen Bei Frostgefahr

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Wartung 37.1 Maßnahmen bei Frostgefahr 1. Wasserschlauch (1) vom Wassereingang abnehmen. 2. Kugelhähne (2) und Wasserentnahmeventil (3) öffnen. Abb. 45: Bei Frostgefahr 3. Wasserschlauch (4) vom Wassereingang am Mischrohr abnehmen. Abb. 46: Wasserschlauch anschließen 38 Wartung 38.1 Sicherheit...

  • Seite 37: Anschlusskabel Entfernen

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Wartung 38.2 Anschlusskabel entfernen 1. Stromzuleitung entfernen. GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen.

  • Seite 38: Wartungsplan

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Wartungsarbeiten 38.3 Wartungsplan In den nachstehenden Abschnitten sind die Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Sofern bei regelmäßigen Kontrollen eine erhöhte Abnutzung zu erkennen ist, die erforderlichen Wartungsintervalle entsprechend den tatsächlichen Verschleißerscheinungen verkürzen.

  • Seite 39: Abschmieren

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Wartungsarbeiten 39.2 Abschmieren Halbjährlich Lager für die Dosierwelle am Schmiernippel (1) schmieren. Ausführung durch den Bediener. Abb. 50: Abschmieren 39.3 Keilriemen wechseln 1. Die vier Schrauben (1) lösen und Abdeckhaube (2) abnehmen.

  • Seite 40: Maßnahmen Nach Erfolgter Wartung

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Demontage 39.4 Maßnahmen nach erfolgter Wartung 1. Nach Beendigung der Wartungsarbeiten und vor dem ersten Einschalten die folgenden Schritte durchführen: 2. Alle zuvor gelösten Schraubenverbindungen auf festen Sitz überprüfen. 3. Überprüfen, ob alle zuvor entfernten Schutzvorrichtungen und Abdeckungen wieder ordnungsgemäß...

  • Seite 41: Demontage

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Entsorgung Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: Vor Beginn der Demontage die elektrische Versorgung abschalten und endgültig abtrennen.

  • Seite 42: Et-Zeichnung / Et-Liste Hm 2002

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 42 ET-Zeichnung / ET-Liste HM 2002 42.1 Materialbehälter mit Rahmen 2017-03-07...
  • Seite 43 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 Stck. Artikel-Nr. Artikelbezeichnung 20 54 63 10 Materialbehälter HM 2002 mit Rahmen RAL 2004 20 20 89 00 Sicherungsmutter M12 verzinkt 20 20 68 01 Skt.-Schraube M12 x 30 verzinkt...

  • Seite 44: Getriebemotor

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 42.2 Getriebemotor 2017-03-07...
  • Seite 45 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 Stck. Artikel-Nr. Artikelbezeichnung Ein-/Ausschalter HM 22/2002 230V 50Hz komplett mit Anschlusskabel und 00 00 21 28 Thermoschutz 14A 20 45 69 42 Thermoschalter 10-12 A 230V 50Hz Tastenabdeckung Not/Aus (gelb/rot komplett mit Schrauben) für Ein-Aus...

  • Seite 46: Mischrohr Hm Kpl. Art.nr. 00002116

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 42.3 Mischrohr HM kpl. Art.Nr. 00002116 2017-03-07...
  • Seite 47 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 Stck. Artikel-Nr. Artikelbezeichnung 00 00 21 16 Mischrohr HM 22/24 kpl. 00 00 21 17 Mischrohr HM 22/24 20 20 09 00 Geka - Kupplung 1/2" AG 20 20 17 00 Dichtung Geka-Kupplung (VPE=50Stück)

  • Seite 48: Mischrohr Hm Gummi Art.nr. 00012594

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 42.4 Mischrohr HM Gummi Art.Nr. 00012594 2017-03-07...
  • Seite 49 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 Stck. Artikel-Nr. Artikelbezeichnung 00 01 25 94 Mischrohr HM 2 mit Gummimischzone und starren Mörtelauslaufflansch 20 20 87 01 Skt.-Schraube M8 x 16 (VPE 10) 20 20 66 03...

  • Seite 50: Kabelsatz 120V 60Hz Art.nr. 00593375

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 42.5 Kabelsatz 120V 60Hz Art.Nr. 00593375 2017-03-07...
  • Seite 51 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 Stck. Artikel-Nr. Artikelbezeichnung Auf Anfrage CEE-Gerätestecker 3 x 16A gelb Auf Anfrage Motorschutzschalter Auf Anfrage CEE-Kupplung 3 x 16A gelb 2017-03-07...

  • Seite 52: Wasseramatur Hm 2002

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 42.6 Wasseramatur HM 2002 2017-03-07...
  • Seite 53 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 Stck. Artikel-Nr. Artikelbezeichnung 00 00 27 75 Wasserarmatur HM 2002 50Hz 00 59 34 64 Wasserarmatur HM 2002 60Hz 00 00 15 58 Druckminderer D06F 1/2"...

  • Seite 54: Nachrüstsatz Wasserdurchflussmesser 100 - 1.000 L/H Für Hm 2002

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 42.7 Nachrüstsatz Wasserdurchflussmesser 100 - 1.000 l/h für HM 2002 2017-03-07...
  • Seite 55 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 2002 Stck. Artikel-Nr. Artikelbezeichnung 20213502 Wasser-/Luftschlauch 1/2" x 960mm 00059196 Schlauchklemme 19-21 20157700 Nadelventil 1/2" Typ 6701 00020117 Halterung Durchflussmesser HM 2002 20203511 Bogen 1/2" 90 ° AG-AG verzinkt 20200900 Geka-Kupplung 1/2"...

  • Seite 56: Index

    PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Index 43 Index Gesundheitsgefährdende Stäube ...... 25 Abschmieren ............39 Getriebemotor ............ 44 Allgemeine Angaben ..........7 Gitterabdeckung ..........21 Allgemeines ............6 Gummimischrohr Art.Nr. 00012594 ....13 Anleitung zum späteren Gebrauch aufbewahren .7 Anschluss der Stromversorgung ......
  • Seite 57 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Index Mischrohr HM kpl. Art.Nr. 00002116 ....46 Störungen ............29 Mischrohr leer fahren .......... 32 Störungstabelle ...........30 Mischrohr reinigen ..........34 Stromanschluss 120V .........32 Mischwelle ............13 Stromanschluss 120V 60Hz .......22 Mischwelle einsetzen ..........
  • Seite 58 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten Index Zubehör .............. 15 2017-03-07...
  • Seite 59 PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten 2017-03-07...
