13.3 Fahrgestell mit Kompressor und Schaltschrank

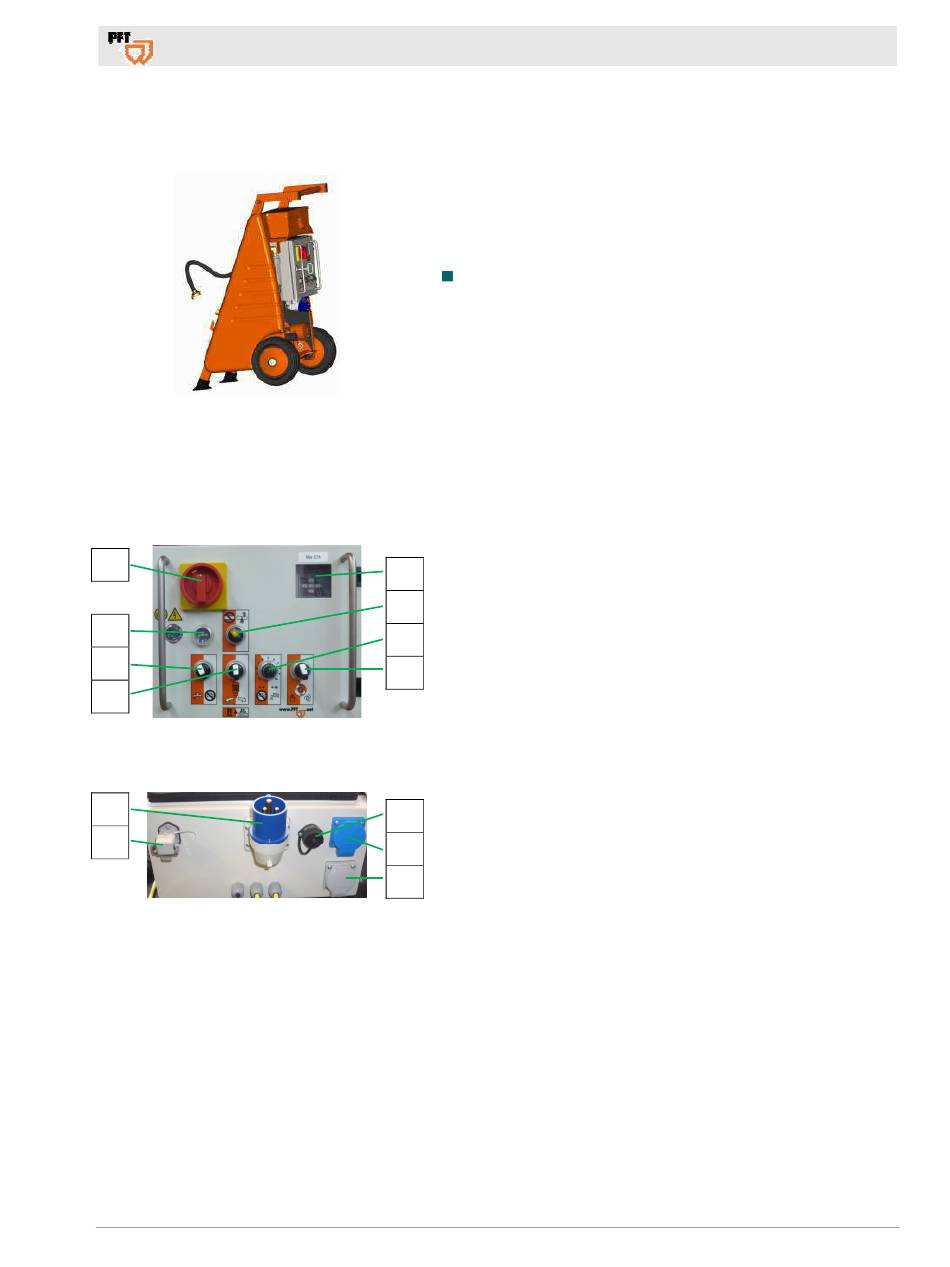

Abb. 9: Fahrgestell

14 Baugruppenbeschreibung

14.1 Übersicht Schaltschrank RITMO L plus slimline
8
7
6
5
Abb. 10: Baugruppe Schaltschrank
13
12
Abb. 11: Anschlüsse Schaltschrank
2020-11-06
RITMO L plus Turbo Leerlauf FC-230V, 1 Ph, 50 Hz Übersicht – Bedienung
Fahrgestell mit Wasserarmatur und Schaltschrank.
Gewicht: 64 kg.
1. Schauglas für Frequenzumformer.
1
2. Wahlschalter Füllstandsonde
2
3. Potentiometer für Motordrehzahl / Materialmenge.
3
4. Wahlschalter Rüttler „EIN / AUS".
4
5. Wahlschalter Pumpe.
6. Wahlschalter Betrieb mit Wasser (als Mischpumpe), ohne
Wasser (nur als Pumpe).
7. Drucktaster Wasservorlauf.
8. Hauptschalter, ist gleichzeitig Not-Aus-Schalter
9. Anschluss Füllstandsonde
9
10. Anschluss für Luftkompressor 230V (Steckdose blau
10
Dauerstrom).
11
11. Anschluss für Rüttler 230V (Steckdose grau gesteuert).
12. Blindstecker / Anschluss Fernsteuerung.
13. Anschluss für Hauptstrom 230V, 1Phase, 16A.
Baugruppenbeschreibung
.
15
