Zwangsmischer MULTIMIX Modell 2012 / Teil 2 Übersicht, Bedienung und Service
Bedienung
5.3.3

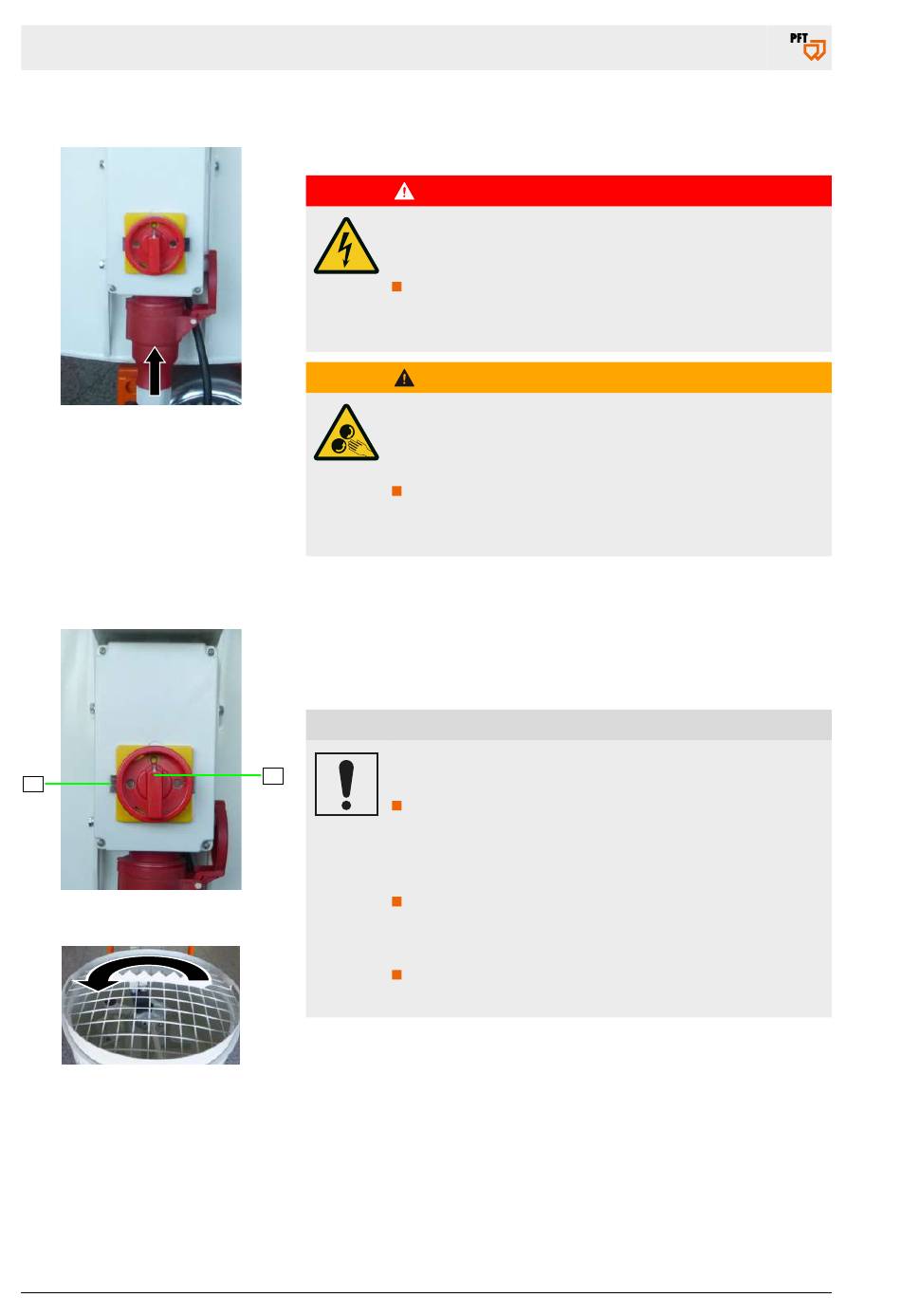

Anschluss der Stromversorgung
Abb. 15: Stromversorgung anschließen
5.3.3.1
Drehrichtung prüfen
2
Abb. 16: Drehrichtung ändern
Abb. 17: Drehrichtung
Seite 22 / 44
1. Maschine nur an Drehstromnetz 400V anschließen.
GEFAHR
Lebensgefahr durch elektrischen Strom!
Die Anschlussleitung muss korrekt abgesichert sein:
Die Maschine nur an Stromquelle mit zulässigen
FI-Schutzschalter (30 mA) RCD (Residual Current
operated Device) Typ A anschließen.
WARNUNG
Lebensgefahr durch drehende Teile!
Unsachgemäße Bedienung kann zu schweren Personen-
oder Sachschäden führen.
Der jeweilige Antrieb (Motor) darf nur über den dazu
gehörigen Schaltschrank der Maschine (Unterspan-
nungsauslöser) betrieben werden.
1. Hauptwendeschalter (1) auf Stellung "I" drehen.
2. Drehrichtung der Mischarme prüfen, das Mischwerk dreht sich
entgegen dem Uhrzeigersinn.
HINWEIS
Bei falscher Drehrichtung sind folgende Schritte durchzu-
1
führen:
Der Hauptwendeschalter (1) wird in Stellung "0" durch
Schieben des Metallbügels (2) nach links oder rechts
in einer Voreinstellung arretiert und damit die Drehrich-
tung gewählt.
Steht der Schalter auf links, kann der Schalter zwar
zurück auf null geschalten werden, ist aber für die Stel-
lung rechts gesperrt.
Auf dem Metallbügel ist eine Ziffer aufgedruckt, die
anzeigt, in welcher Stellung der Schalter arretiert ist.
3. Hauptwendeschalter (1) auf Stellung "0" drehen.
4. Metallbügel (2) in die entgegengesetzte Richtung schieben.
5. Hauptwendeschalter (1) auf Stellung "I" drehen und Drehrichtung
erneut prüfen.
