2011-04-0610
Betriebsanleitung
EG Konformitätserklärung

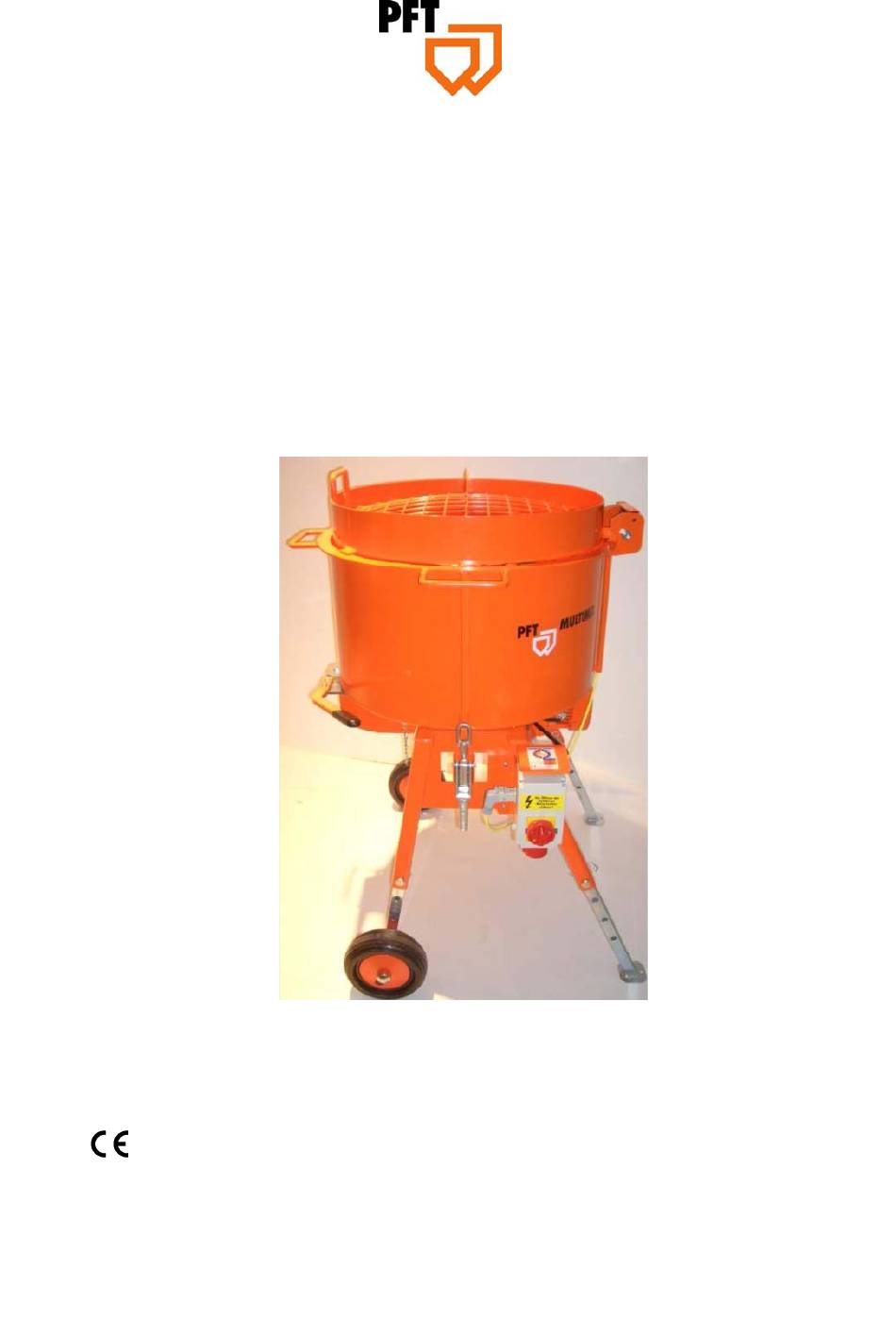

PFT ZWANGSMISCHER
PFT MULTIMIX
Teil 2 Übersicht – Bedienung - Ersatzteillisten
Artikelnummer der Betriebsanleitung: 20 09 97 26
Artikelnummer der Stückliste-Maschine: 00 08 76 47
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für PFT MULTIMIX
Inhaltszusammenfassung für PFT MULTIMIX
- Seite 1 Inhaltsverzeichnis 2011-04-0610 Betriebsanleitung EG Konformitätserklärung PFT ZWANGSMISCHER PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Artikelnummer der Betriebsanleitung: 20 09 97 26 Artikelnummer der Stückliste-Maschine: 00 08 76 47 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
- Seite 2 © Knauf PFT GmbH & Co.KG Einersheimer Straße 53 97346 Iphofen Deutschland Postfach 60 D-97343 Iphofen Deutschland Tel.: +49 9323 31-760 Fax: +49 9323 31-770 Tel.: +49 9323 31-1818 Technische Hotline E-Mail: info@pft-iphofen.de Internet: www.pft.de Seite 2...
-
Seite 3: Inhaltsverzeichnis
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis EG Konformitätserklärung......4 Sicherheit........... 18 Allgemeines..........5 Störungstabelle .......... 20 Informationen zur Betriebsanleitung..5 Maßnahme bei Stromausfall....20 Aufteilung..........5 Spannungslosigkeit herstellen... 20 Technische Daten ........6 Arbeitsende ..........21 Allgemeine Angaben ...... -
Seite 4: Eg Konformitätserklärung
Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer... -
Seite 5: Allgemeines
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Allgemeines 2 Allgemeines 2.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanwei- sungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen... -
Seite 6: Technische Daten
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Technische Daten 3 Technische Daten 3.1 Allgemeine Angaben MULTIMIX gekantet 00 08 76 47 Angabe Wert Einheit Gewicht 140 kg Länge 980 mm Breite 1060 mm Mischbehälter max. 140 Ltr. Höhe / Füße verstellbar 1000 - 1380 mm 3.2 Anschlusswerte... -
Seite 7: Schallleistungspegel
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Technische Daten 3.4 Schallleistungspegel Garantierter Schallleistungspegel: 78 dB L 78dB (A) 3.5 Vibrationen Gewichteter Effektivwert der Beschleunigung, dem die oberen Körpergliedmaßen ausgesetzt sind <2,5 m/s² 3.6 Typenschild Das Typenschild befindet sich am Tragegestell und beinhaltet folgende Angaben: ... -
Seite 8: Übersicht
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Übersicht 4 Übersicht 1. Schutzgitter mit Sackaufreißer 2. Endschalter 3. Getriebemotor 4. Hauptschalter 5. Stromanschluss 6. Füße verstellbar 7. Schwenkarm 8. Materialauslauf 9. Steuerstecker Seite 8... -
Seite 9: Funktion / Einsatzgebiete
Behälter gegeben vorgeschriebenen Wassermenge aufbereitet. Über einen Flachschieber wird der Nassmörtel schnell und sauber entleert. Der PFT MULTIMIX passt über die PFT N 2 und die PFT ZP 3 5.2 Einsatzgebiet ZWANGSMISCHER PFT MULTIMIX DER MEHRKOMPONENTEN-MISCHER FÜR DEN PROFI EINSATZGEBIETE: ... -
Seite 10: Vorteile Auf Einen Blick
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Funktion / Einsatzgebiete 5.3 Vorteile auf einen Blick ZWANGSMISCHER PFT MULTIMIX DER MEHRKOMPONENTEN-MISCHER FÜR DEN PROFI VORTEILE AUF EINEN BLICK exaktes Mischungsverhältnis einzelnen Komponenten Zumischen von Bindemitteln Intensive und homogene Materialaufbereitung ... -
Seite 11: Transport, Verpackung Und Lagerung
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 6 Transport, Verpackung und Lagerung 6.1 Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschä- den in erheblicher Höhe entstehen. -
Seite 12: Transport
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 6.2 Transport Mischwerk und Materialbehälter des PFT MULTIMIX können für Transport und Wartung vom Gestell mit Motor abgenommen werden. Hierzu die Befestigungsschraube (1) des Mischwerks lösen und dieses von der Antriebswelle abziehen. -
Seite 13: Verpackung
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 6.4 Verpackung Zur Verpackung Die einzelnen Packstücke sind entsprechend den zu erwartenden Transportbedingungen verpackt. Für die Verpackung wurden ausschließlich umweltfreundliche Materialien verwendet. Die Verpackung soll die einzelnen Bauteile bis zur Montage vor Transportschäden, Korrosion und anderen Beschädigungen... -
Seite 14: Vorbereitungen
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung kann zu schweren Personen- oder Sachschäden führen. Deshalb: – Alle Bedienschritte gemäß den Angaben dieser Betriebsanleitung durchführen. – Vor Beginn der Arbeiten sicherstellen, dass... - Seite 15 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung Steuerstecker an der Anbausteuerkupplung anschließen und mit Klammer sichern. Abb. 5: Steuerstecker Drehrichtung der Mischarme prüfen. Das Mischwerk arbeitet entgegen dem Uhrzeigersinn. Abb. 6: Drehrichtung prüfen Hauptwendeschalter einschalten.
-
Seite 16: Einschalten Und In Betrieb Nehmen
Maschine wieder neu eingeschaltet werden. Abb. 9: Sicherheitsendschalter 6.8 Maschine mit Material füllen und entleeren Den Materialbehälter des PFT MULTIMIX immer erst mit ca. 1/3 der Zuschlagstoffe beschicken, dann Wasser und Bindemittel zugeben. Einschalten und anschließend die restlichen 2/3 der Zuschlagstoffe einfüllen. -
Seite 17: Ausschalten
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 6.9 Ausschalten Hauptwendeschalter (3) auf Stellung „0“ bringen. Abb. 11: Ausschalten 6.10 Stillsetzen im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet werden. -
Seite 18: Störungen
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Störungen 7 Störungen Im folgenden Kapitel sind mögliche Ursachen für Störungen und die Arbeiten zur ihrer Beseitigung beschrieben. Bei vermehrt auftretenden Störungen, die Wartungsintervalle entsprechend der tatsächlichen Belastung verkürzen. Bei Störungen, die durch die nachfolgenden Hinweise nicht zu beheben sind, den Händler kontaktieren. - Seite 19 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Störungen Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: – Vor Beginn der Arbeiten elektrische Versorgung...
-
Seite 20: Störungstabelle
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Störungstabelle 8 Störungstabelle Störung Mögliche Ursache Fehlerbehebung Behebung durch Maschine läuft Stromzuleitung nicht in Ordnung Stromzuleitung reparieren Servicemonteur nicht an Hauptschalter nicht eingeschaltet Hauptschalter einschalten Bediener Schutzschalter wurde ausgelöst FI-Schutzschalter zurücksetzen... -
Seite 21: Arbeitsende
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende 9 Arbeitsende 9.1 Arbeitsende oder Arbeitsunterbrechung Hauptwendeschalter auf Stellung „0“ schalten. Bei Arbeitsende Stromkabel abkuppeln. Abb. 13: Arbeitsende 10 Wartung 10.1 Sicherheit Personal Die hier beschriebenen Wartungsarbeiten können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. - Seite 22 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausge- führte Wartungsarbeiten! Unsachgemäße Wartung kann zu schweren Personen- oder Sachschäden führen. Deshalb: – Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen. – Auf Ordnung und Sauberkeit am Montageplatz achten! Lose aufeinander- oder umher liegende Bauteile und Werkzeuge sind Unfallquellen.
-
Seite 23: Reinigen
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Reinigen 11 Reinigen 11.1 Mischwerk und Materialbehälter reinigen VORSICHT! Wasser kann in empfindliche Maschinenteile eindringen! Deshalb: – Vor dem Reinigen der Maschine alle Öffnungen abdecken, in welche aus Sicherheits- und Funktionsgründen kein Wasser eindringen darf (z.B.: Elektromotore). -
Seite 24: Maßnahmen Nach Erfolgter Wartung
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung Der Abstand des Abstreifers zum Materialbehälter sollte ca. das 1,5fache der Korngröße betragen. Abb. 15: Mischarm einstellen 12.2 Maßnahmen nach erfolgter Wartung Nach Beendigung der Wartungsarbeiten vor dem Einschalten die folgenden Schritte durchführen:... -
Seite 25: Demontage
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage 13 Demontage Nachdem das Gebrauchende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. 13.1 Sicherheit Personal Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden. -
Seite 26: Demontage
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: – Vor Beginn der Demontage die elektrische Versorgung abschalten und endgültig... - Seite 27 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Seite 27 07.10.2011 07.10.2011...
-
Seite 28: Ersatzteilzeichnung, Ersatzteilliste
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 14 Ersatzteilzeichnung, Ersatzteilliste 14.1 Materialbehälter / Fahrgestell Seite 28... - Seite 29 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Menge Art.-Nr. Benennung 00 00 79 75 Schutzgitter MULTIMIX 20 20 73 00 Sicherungsmutter M16 DIN 985 verzinkt 20 20 81 04 Skt.-Schraube M16 x 150 DIN 931 verzinkt...
-
Seite 30: Mischwerk / Motor
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 14.2 Mischwerk / Motor Seite 30... - Seite 31 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Menge Art.-Nr. Benennung 00 00 79 95 Abdeckhaube Rührwerk MULTIMIX 00 02 32 17 Skt.-Schraube M10 x 70 DIN 931 verzinkt 20 20 91 11 Federring A 10 DIN 127 verzinkt...
-
Seite 32: Baugruppe Elektrik
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 14.3 Baugruppe Elektrik Seite 32... - Seite 33 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Menge Art.-Nr. Benennung 00 04 11 27 Skintopverschraubung M 20 x 1,5 20 20 64 09 Zylinderkopfschraube M4 x 30 DIN 84 verzinkt 00 00 73 81 Endschalter Multimix...
-
Seite 34: Index
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Index 15 Index Erstinbetriebnahme ........18 Installation ............18 Anschlusswerte............ 6 Wartung ............21 Arbeitsende............21 Prüfhinweis............7 Arbeitsende-Unterbrechung....... 21 Ausschalten ............17 Schallleistungspegel ..........7 Schutzausrüstung Beschreibung ............9 Bedienung ............13 Betriebsanleitung .......... -
Seite 35: Notizen
PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Notizen 16 Notizen Seite 35 07.10.2011 07.10.2011... - Seite 36 PFT MULTIMIX Teil 2 Übersicht – Bedienung - Ersatzteillisten Notizen WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de...
