RITMO L plus Turbo Leerlauf FC-230V, 1 Ph, 50 Hz Übersicht – Bedienung

Baugruppen RITMO L plus turbo

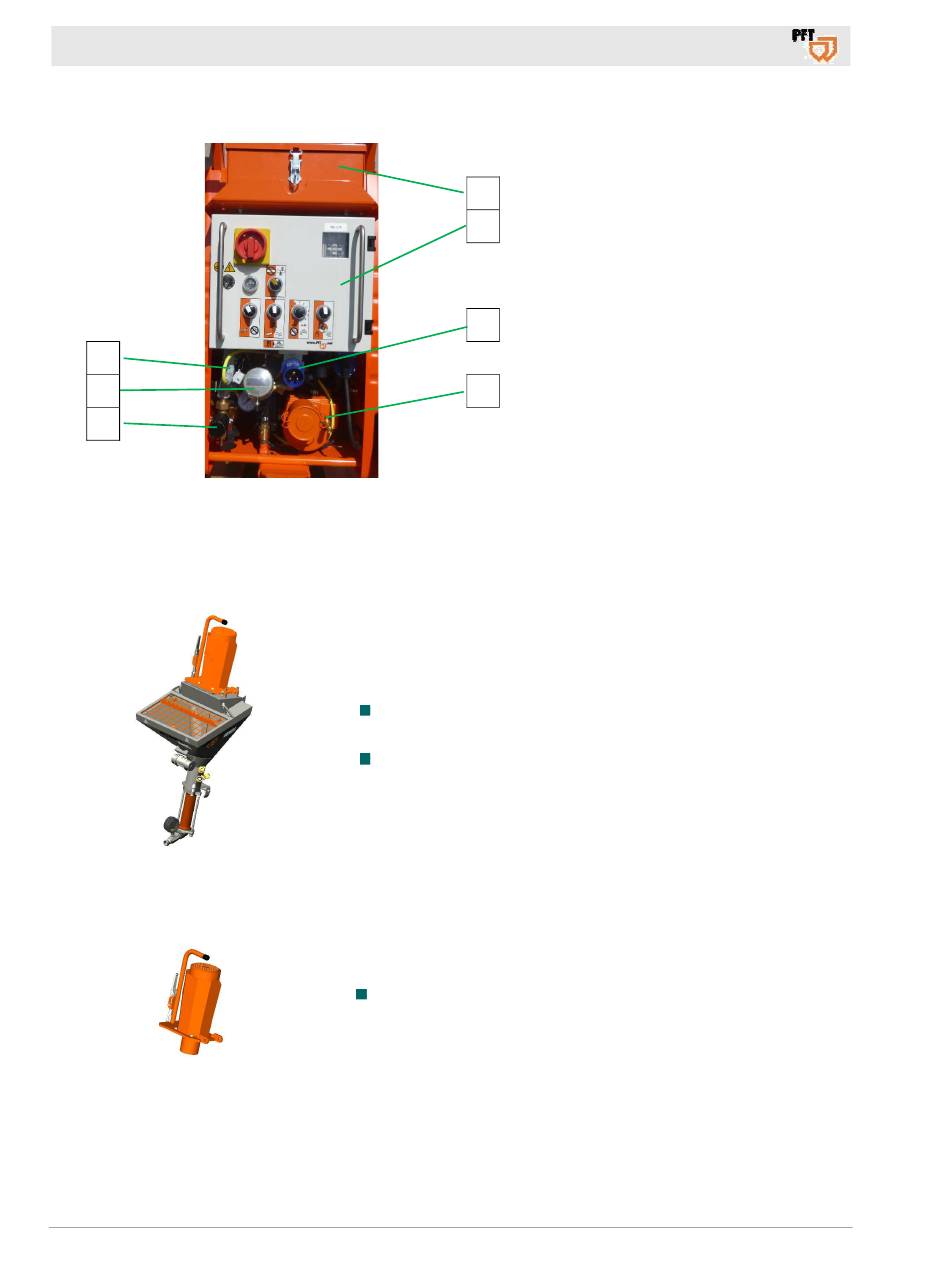

12.2 Ansicht von hinten RITMO L plus turbo

4
7
3
6
5
Abb. 6: Ansicht von hinten
13 Baugruppen RITMO L plus turbo
13.1 Getriebemotor mit Materialbehälter und Pumpeneinheit
Abb.7: Baugruppe Materialbehälter

13.2 Getriebemotor

Abb. 8: Getriebemotor
14
1
2
3
4
Die Mischpumpe PFT RTIMO L plus besteht aus folgenden
Hauptkomponenten:
Getriebemotor mit Kippflansch, Mischrohr mit Materialbehälter,
Rüttler und Pumpeneinheit SD6-3.
Der Getriebemotor mit Kippflansch kann zum Transport auch
vom Materialbehälter abgenommen werden.
Gewicht: 68 kg.
Getriebmotor 2,2kW mit Kippflansch und Schutzrohr.
Gewicht: 30 kg.
1. Werkzeugkasten.
2. Schaltschrank.
3. Hauptstromanschluss 230V.
4. Luftkompressor DT4.8.
5. Wasserarmatur.
6. Wasserdurchflussmesser
(Wasserarmatur)
7. Blindstecker / Anschluss
Fernsteuerkabel.
2020-11-06
