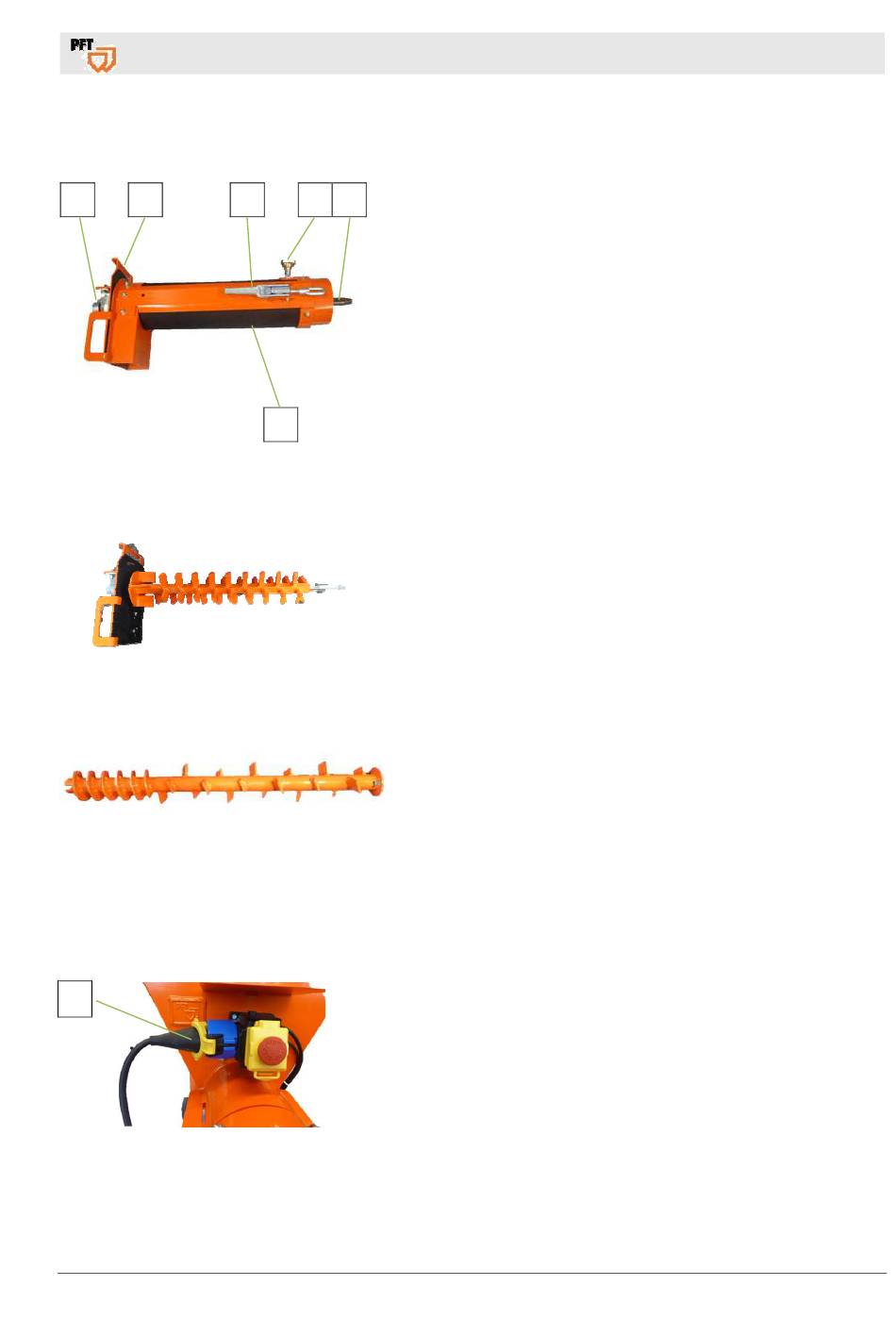

10.4 Gummimischrohr Art.Nr. 00012594

1 2
Abb.8: Gummimischrohr

10.5 Mischwelle

Abb. 9: Mischwelle

10.6 Dosierwelle

Abb. 10: Dosierwelle
11 Anschlüsse

11.1 Anschluss Strom 230V 50Hz

1
Abb. 11: Anschluss Strom 230V
2017-03-07
PFT Durchlaufmischer HM 2002 Übersicht – Bedienung – Ersatzteillisten
3 4 5
1. Vierkant-Außenlager.
2. Stirnblech Mörtelauslaufflansch abnehmbar.
3. Schnellverschluss.
4. Wassereinlauf am Mischrohr.
5. Mischwelle.
6. Gummimischrohr.
6
1. Mischwelle Igel HM 2002 (4 Ebenen) Artikelnummer
1. Dosierwelle 30 l/min für HM 2002 Artikelnummer 20547300
1. Anschluss Wechselstrom (1) 230V.
00431198 ohne Mörtelauslaufflansch.
Anschlüsse
