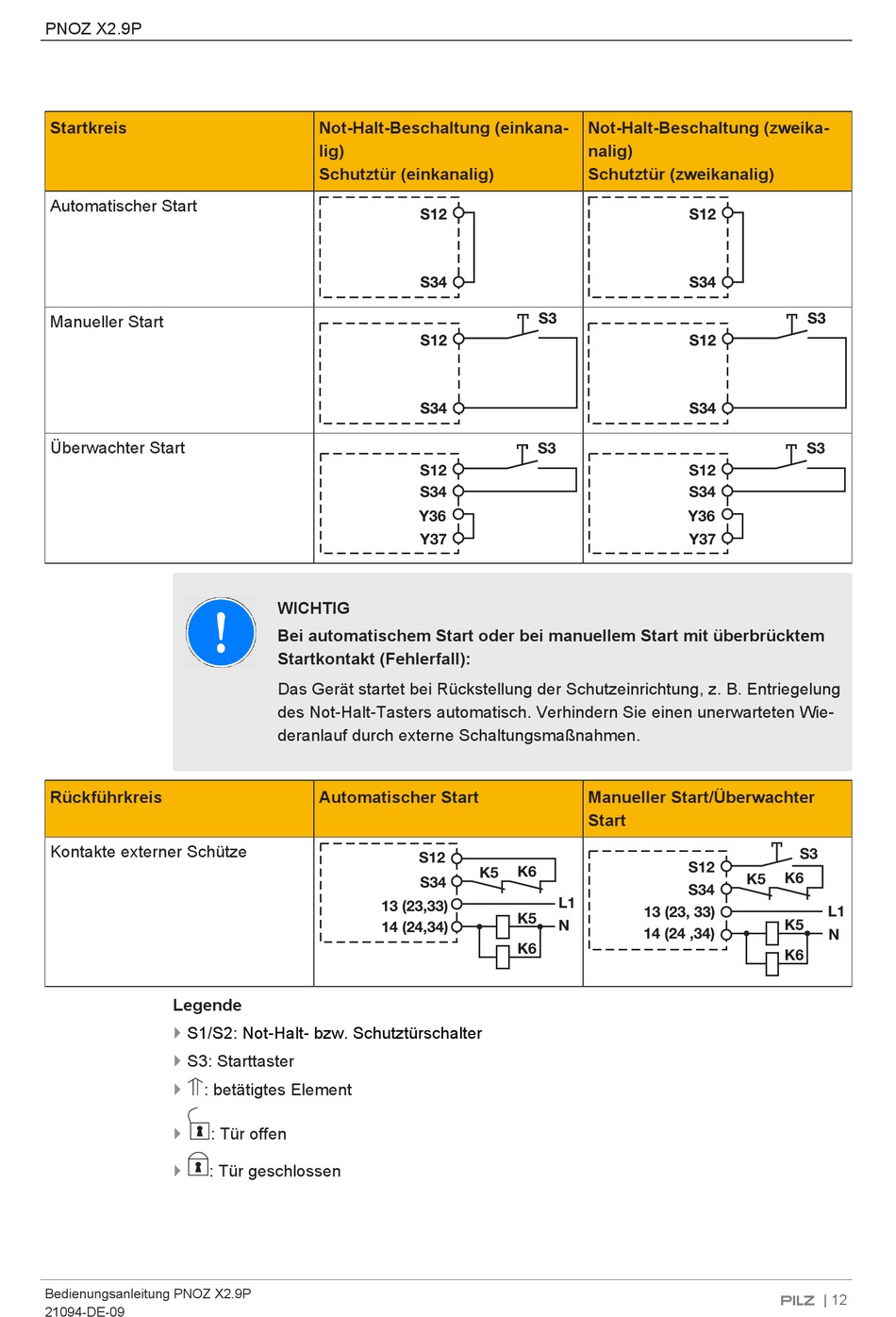

PNOZ X2.9P
Startkreis
Automatischer Start
Manueller Start
Überwachter Start
Rückführkreis
Kontakte externer Schütze
Legende
}
S1/S2: Not-Halt- bzw. Schutztürschalter
}
S3: Starttaster
}
: betätigtes Element
}
: Tür offen
}
: Tür geschlossen
Bedienungsanleitung PNOZ X2.9P
21094-DE-09
Not-Halt-Beschaltung (einkana-
lig)
Schutztür (einkanalig)
S12
S34
Y36
Y37
WICHTIG
Bei automatischem Start oder bei manuellem Start mit überbrücktem
Startkontakt (Fehlerfall):
Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung
des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie-
deranlauf durch externe Schaltungsmaßnahmen.
Automatischer Start
S12
S34
13 (23,33)
14 (24,34)
Not-Halt-Beschaltung (zweika-
nalig)
Schutztür (zweikanalig)
S3
Manueller Start/Überwachter
Start
K6
K5
L1
13 (23, 33)
K5
N
14 (24 ,34)
K6
S3
S12
S34
Y36
Y37
S3
S12
K6
K5
S34
L1
K5
N
K6
| 12
