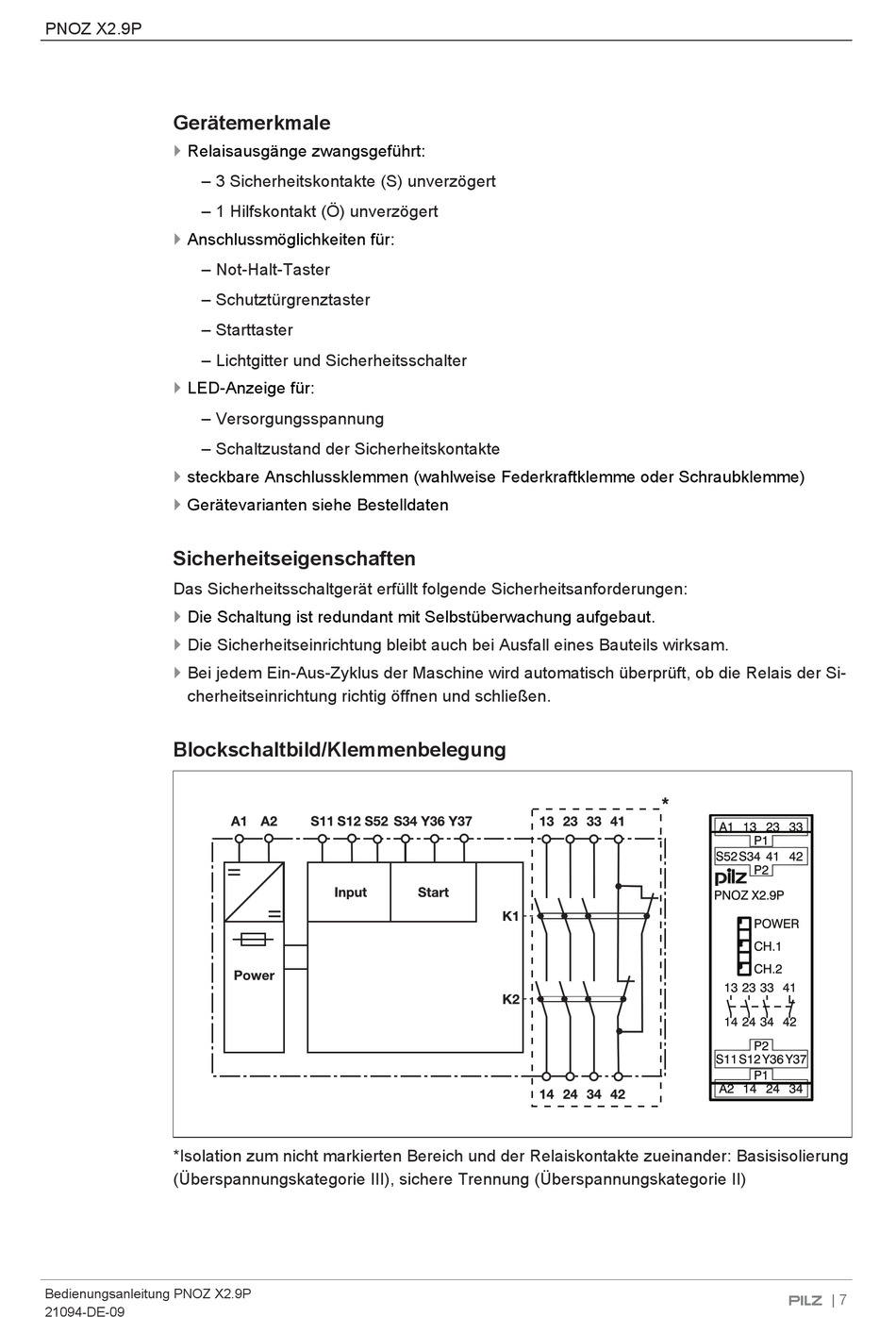

PNOZ X2.9P
Gerätemerkmale
}
Relaisausgänge zwangsgeführt:
– 3 Sicherheitskontakte (S) unverzögert
– 1 Hilfskontakt (Ö) unverzögert
}
Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtgitter und Sicherheitsschalter
}
LED-Anzeige für:
– Versorgungsspannung
– Schaltzustand der Sicherheitskontakte
}
steckbare Anschlussklemmen (wahlweise Federkraftklemme oder Schraubklemme)
}
Gerätevarianten siehe Bestelldaten
Sicherheitseigenschaften
Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si-
cherheitseinrichtung richtig öffnen und schließen.
Blockschaltbild/Klemmenbelegung
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Bedienungsanleitung PNOZ X2.9P
21094-DE-09
| 7
