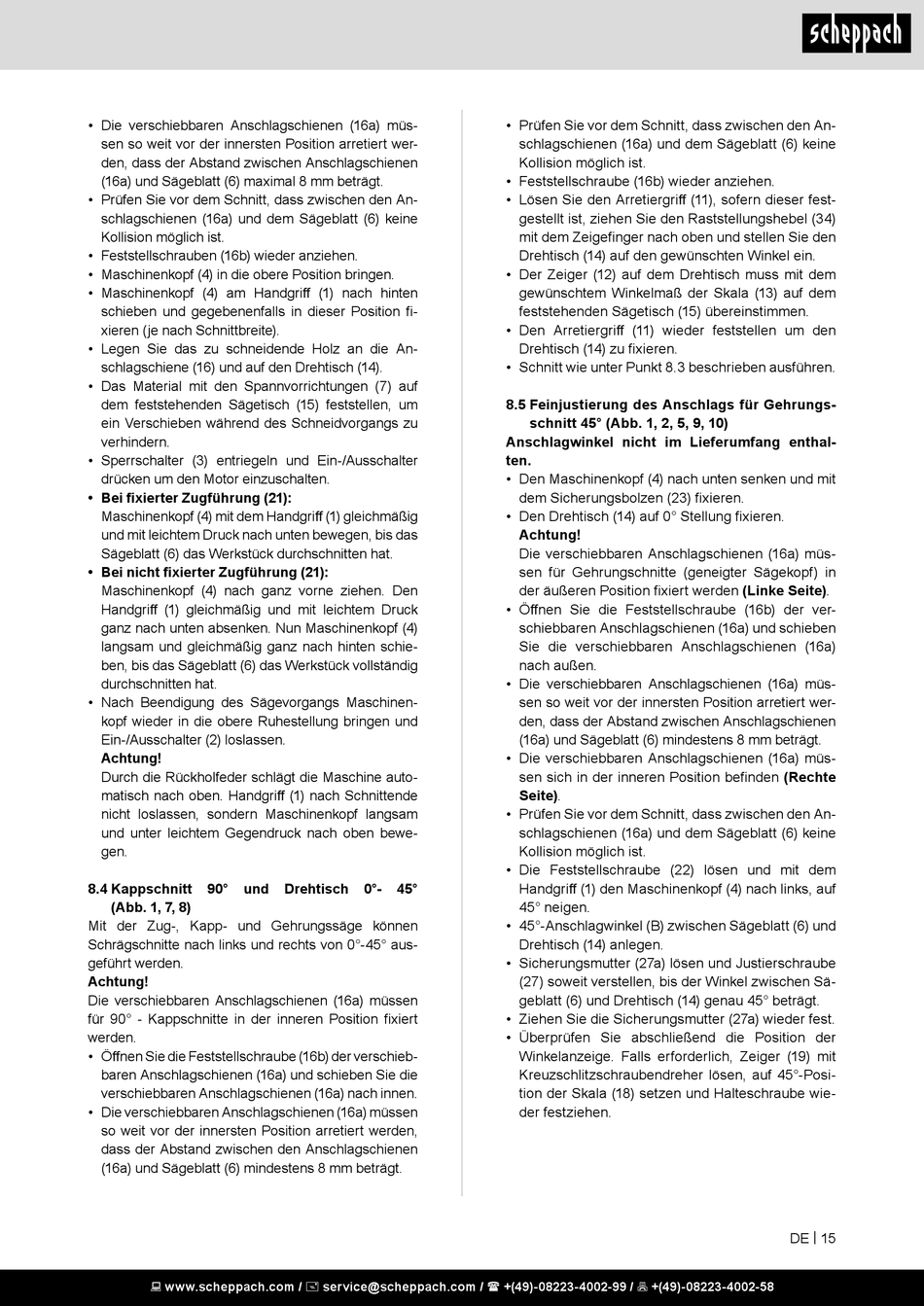

Scheppach HM90MP Original Bedienungsanleitung Seite 15

• Die verschiebbaren Anschlagschienen (16a) müs-
sen so weit vor der innersten Position arretiert wer-
den, dass der Abstand zwischen Anschlagschienen
(16a) und Sägeblatt (6) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschrauben (16b) wieder anziehen.
• Maschinenkopf (4) in die obere Position bringen.
• Maschinenkopf (4) am Handgriff (1) nach hinten
schieben und gegebenenfalls in dieser Position fi-
xieren (je nach Schnittbreite).
• Legen Sie das zu schneidende Holz an die An-
schlagschiene (16) und auf den Drehtisch (14).
• Das Material mit den Spannvorrichtungen (7) auf
dem feststehenden Sägetisch (15) feststellen, um
ein Verschieben während des Schneidvorgangs zu
verhindern.
• Sperrschalter (3) entriegeln und Ein-/Ausschalter
drücken um den Motor einzuschalten.
• Bei fixierter Zugführung (21):
Maschinenkopf (4) mit dem Handgriff (1) gleichmäßig
und mit leichtem Druck nach unten bewegen, bis das
Sägeblatt (6) das Werkstück durchschnitten hat.
• Bei nicht fixierter Zugführung (21):
Maschinenkopf (4) nach ganz vorne ziehen. Den
Handgriff (1) gleichmäßig und mit leichtem Druck
ganz nach unten absenken. Nun Maschinenkopf (4)
langsam und gleichmäßig ganz nach hinten schie-
ben, bis das Sägeblatt (6) das Werkstück vollständig
durchschnitten hat.
• Nach Beendigung des Sägevorgangs Maschinen-
kopf wieder in die obere Ruhestellung bringen und
Ein-/Ausschalter (2) loslassen.
Achtung!
Durch die Rückholfeder schlägt die Maschine auto-
matisch nach oben. Handgriff (1) nach Schnittende
nicht loslassen, sondern Maschinenkopf langsam
und unter leichtem Gegendruck nach oben bewe-
gen.
8.4 Kappschnitt 90° und
(Abb. 1, 7, 8)
Mit der Zug-, Kapp- und Gehrungssäge können
Schrägschnitte nach links und rechts von 0°-45° aus-
geführt werden.
Achtung!
Die verschiebbaren Anschlagschienen (16a) müssen
für 90° - Kappschnitte in der inneren Position fixiert
werden.
• Öffnen Sie die Feststellschraube (16b) der verschieb-
baren Anschlagschienen (16a) und schieben Sie die
verschiebbaren Anschlagschienen (16a) nach innen.
• Die verschiebbaren Anschlagschienen (16a) müssen
so weit vor der innersten Position arretiert werden,
dass der Abstand zwischen den Anschlagschienen
(16a) und Sägeblatt (6) mindestens 8 mm beträgt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Drehtisch 0°- 45°
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (16b) wieder anziehen.
• Lösen Sie den Arretiergriff (11), sofern dieser fest-
gestellt ist, ziehen Sie den Raststellungshebel (34)
mit dem Zeigefinger nach oben und stellen Sie den
Drehtisch (14) auf den gewünschten Winkel ein.
• Der Zeiger (12) auf dem Drehtisch muss mit dem
gewünschtem Winkelmaß der Skala (13) auf dem
feststehenden Sägetisch (15) übereinstimmen.
• Den Arretiergriff (11) wieder feststellen um den
Drehtisch (14) zu fixieren.
• Schnitt wie unter Punkt 8.3 beschrieben ausführen.
8.5 Feinjustierung des Anschlags für Gehrungs-
schnitt 45° (Abb. 1, 2, 5, 9, 10)
Anschlagwinkel nicht im Lieferumfang enthal-
ten.
• Den Maschinenkopf (4) nach unten senken und mit
dem Sicherungsbolzen (23) fixieren.
• Den Drehtisch (14) auf 0° Stellung fixieren.
Achtung!
Die verschiebbaren Anschlag schienen (16a) müs-
sen für Gehrungschnitte (geneigter Sägekopf) in
der äußeren Position fixiert werden (Linke Seite).
• Öffnen Sie die Feststellschraube (16b) der ver-
schiebbaren Anschlagschienen (16a) und schieben
Sie die verschiebbaren Anschlagschienen (16a)
nach außen.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen so weit vor der innersten Position arretiert wer-
den, dass der Abstand zwischen Anschlagschienen
(16a) und Sägeblatt (6) mindestens 8 mm beträgt.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen sich in der inneren Position befinden (Rechte
Seite).
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Die Feststellschraube (22) lösen und mit dem
Handgriff (1) den Maschinenkopf (4) nach links, auf
45° neigen.
• 45°-Anschlagwinkel (B) zwischen Sägeblatt (6) und
Drehtisch (14) anlegen.
• Sicherungsmutter (27a) lösen und Justierschraube
(27) soweit verstellen, bis der Winkel zwischen Sä-
geblatt (6) und Drehtisch (14) genau 45° beträgt.
• Ziehen Sie die Sicherungsmutter (27a) wieder fest.
• Überprüfen Sie abschließend die Position der
Winkelanzeige. Falls erforderlich, Zeiger (19) mit
Kreuzschlitzschraubendreher lösen, auf 45°-Posi-
tion der Skala (18) setzen und Halteschraube wie-
der festziehen.
