Driftsanvisning

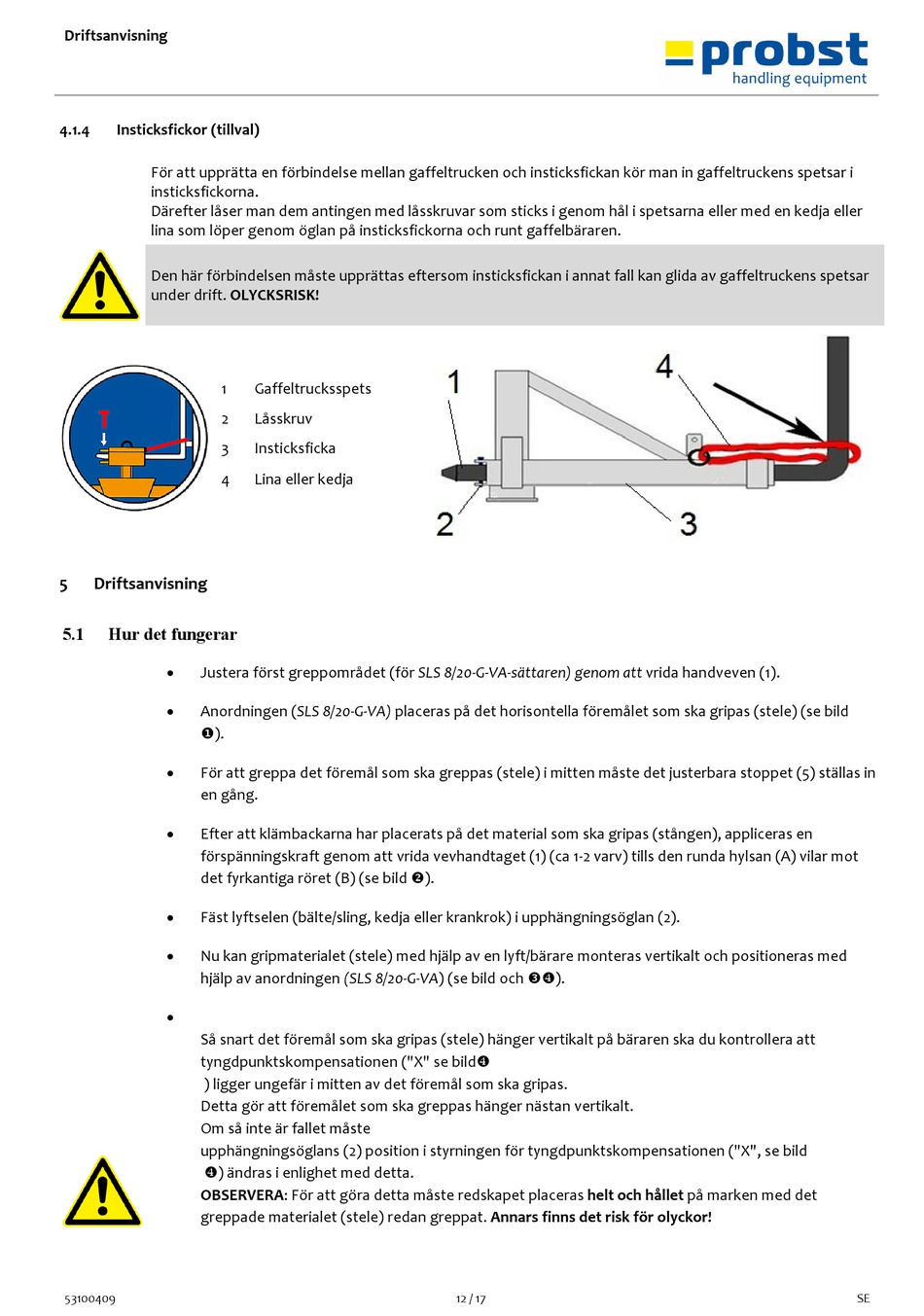

4.1.4

Insticksfickor (tillval)

För att upprätta en förbindelse mellan gaffeltrucken och insticksfickan kör man in gaffeltruckens spetsar i
insticksfickorna.
Därefter låser man dem antingen med låsskruvar som sticks i genom hål i spetsarna eller med en kedja eller
lina som löper genom öglan på insticksfickorna och runt gaffelbäraren.
Den här förbindelsen måste upprättas eftersom insticksfickan i annat fall kan glida av gaffeltruckens spetsar
under drift. OLYCKSRISK!
1
2
3
4
5 Driftsanvisning
5.1

Hur det fungerar

• Justera först greppområdet (för SLS 8/20-G-VA-sättaren) genom att vrida handveven (1).
•
Anordningen (SLS 8/20-G-VA) placeras på det horisontella föremålet som ska gripas (stele) (se bild
).
•
För att greppa det föremål som ska greppas (stele) i mitten måste det justerbara stoppet (5) ställas in
en gång.
•
Efter att klämbackarna har placerats på det material som ska gripas (stången), appliceras en
förspänningskraft genom att vrida vevhandtaget (1) (ca 1-2 varv) tills den runda hylsan (A) vilar mot
det fyrkantiga röret (B) (se bild ).
•
Fäst lyftselen (bälte/sling, kedja eller krankrok) i upphängningsöglan (2).
•
Nu kan gripmaterialet (stele) med hjälp av en lyft/bärare monteras vertikalt och positioneras med
hjälp av anordningen (SLS 8/20-G-VA) (se bild och ).
•
Så snart det föremål som ska gripas (stele) hänger vertikalt på bäraren ska du kontrollera att
tyngdpunktskompensationen ("X" se bild
) ligger ungefär i mitten av det föremål som ska gripas.
Detta gör att föremålet som ska greppas hänger nästan vertikalt.
Om så inte är fallet måste
upphängningsöglans (2) position i styrningen för tyngdpunktskompensationen ("X", se bild
) ändras i enlighet med detta.
OBSERVERA: För att göra detta måste redskapet placeras helt och hållet på marken med det
greppade materialet (stele) redan greppat. Annars finns det risk för olyckor!
53100409
Gaffeltrucksspets
Låsskruv
Insticksficka
Lina eller kedja
12 / 17 SE
