Levelflex FMP56, FMP57

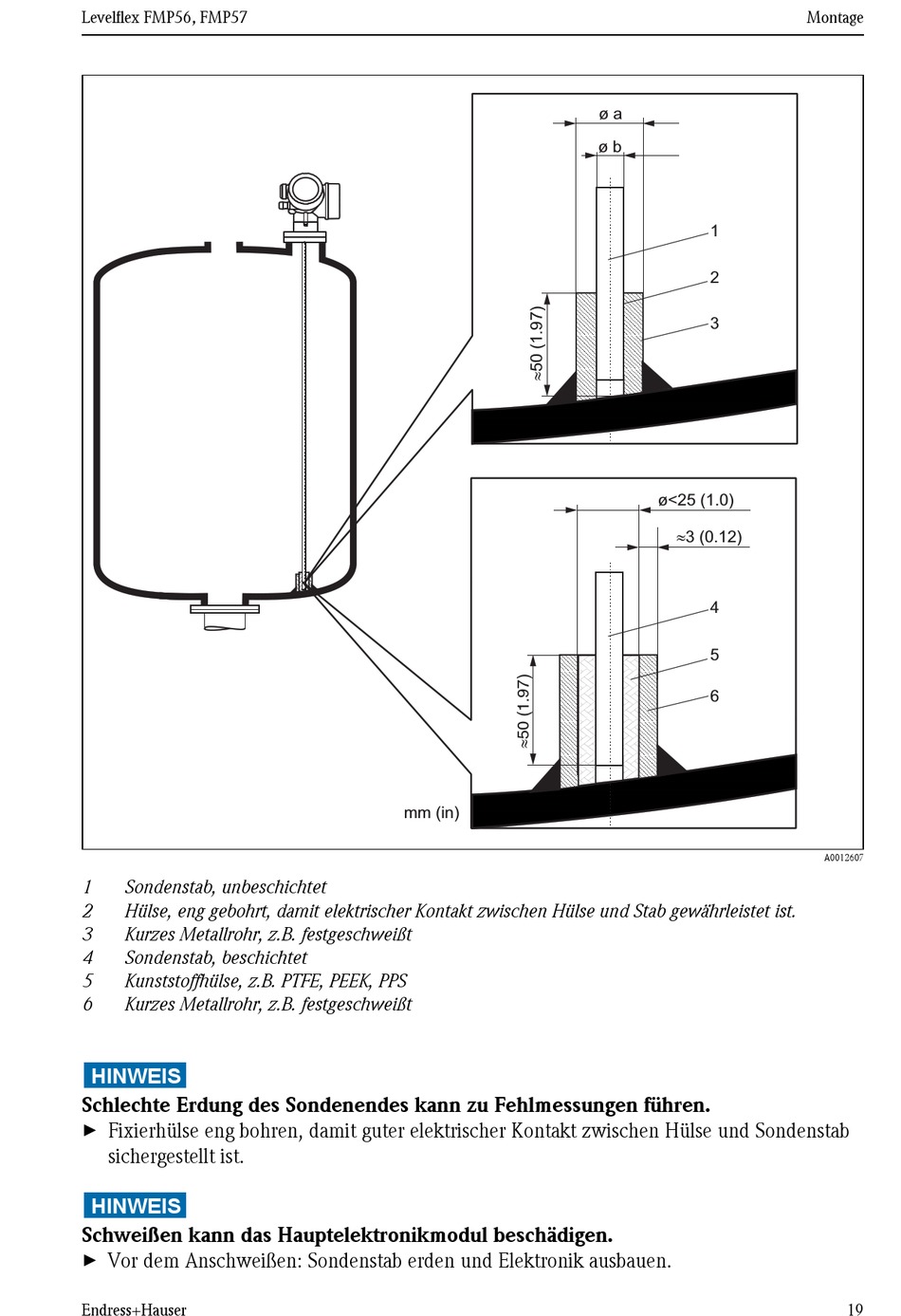

1 Sondenstab, unbeschichtet
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
4 Sondenstab, beschichtet
5 Kunststoffhülse, z.B. PTFE, PEEK, PPS
6 Kurzes Metallrohr, z.B. festgeschweißt
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab
►
sichergestellt ist.
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
►
Endress+Hauser
mm (in)
ø a
ø b
1
2
3
ø<25 (1.0)
3 (0.12)
»
4
5
6
Montage
A0012607
