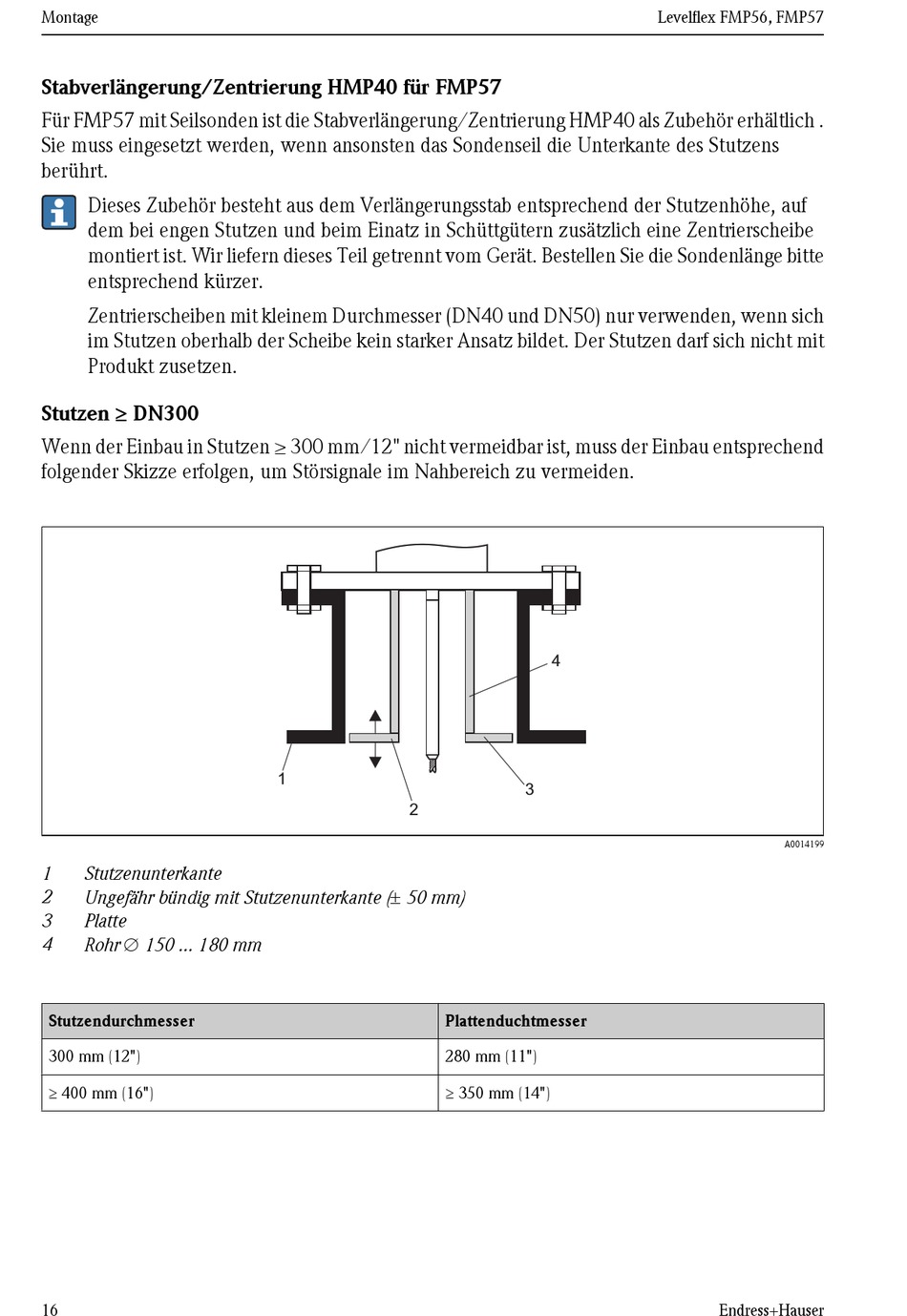

Stabverlängerung/Zentrierung HMP40 für FMP57
Für FMP57 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich .
Sie muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des Stutzens
berührt.
Dieses Zubehör besteht aus dem Verlängerungsstab entsprechend der Stutzenhöhe, auf
dem bei engen Stutzen und beim Einatz in Schüttgütern zusätzlich eine Zentrierscheibe
montiert ist. Wir liefern dieses Teil getrennt vom Gerät. Bestellen Sie die Sondenlänge bitte
entsprechend kürzer.
Zentrierscheiben mit kleinem Durchmesser (DN40 und DN50) nur verwenden, wenn sich
im Stutzen oberhalb der Scheibe kein starker Ansatz bildet. Der Stutzen darf sich nicht mit
Produkt zusetzen.
Stutzen ³ DN300
Wenn der Einbau in Stutzen ≥ 300 mm/12" nicht vermeidbar ist, muss der Einbau entsprechend
folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
1 Stutzenunterkante
2
Ungefähr bündig mit Stutzenunterkante (± 50 mm)
3 Platte
Rohr Æ 150 ... 180 mm
4
Stutzendurchmesser
300 mm (12")
³ 400 mm (16")
16
1
2
Plattenduchtmesser
280 mm (11")
³ 350 mm (14")
Levelflex FMP56, FMP57
4
3
A0014199
