KONSTRUKTION UND FUNKTION

Lenkung

Alle Aufsitzmäher der Rider-Serie sind mit Mittellenkung ausgerüstet. Die Lenkkraft des Lenkrads wird
über Drahtseile und Kette zum hinteren Fahrzeugteil übertragen. Dank dieser Konstruktion ist der Aufsitz-
mäher leicht und mit hoher Präzision zu lenken.
Mit einem Rider ist das Mähen um alle Hindernisse herum einfach.
Dank des mechanischen Gelenksystems laufen die Vorderräder in Kurven schneller.
Durch die Mittellenkung wird ein sehr kleiner Wendekreis erreicht; bei maximalem Lenkeinschlag hat die
ungemähte Fläche je nach Modell einen Durchmesser von nur 20-30 cm/8"-12".

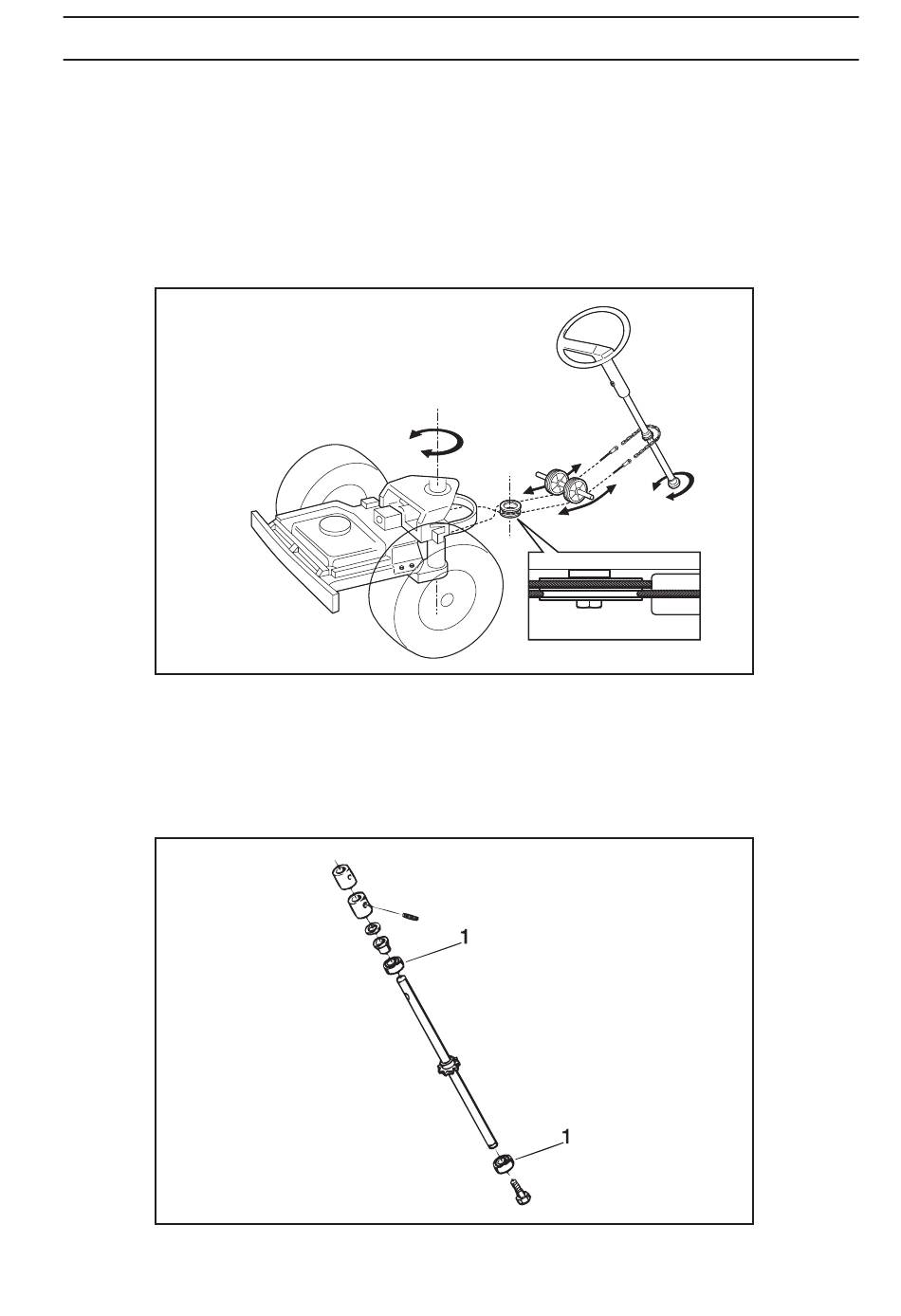

Prinzipdarstellung der Knicklenkung
Die Rider-Maschinen verfügen über eine Lenkstange mit Kugellager (1).
6011-008
6019-007
