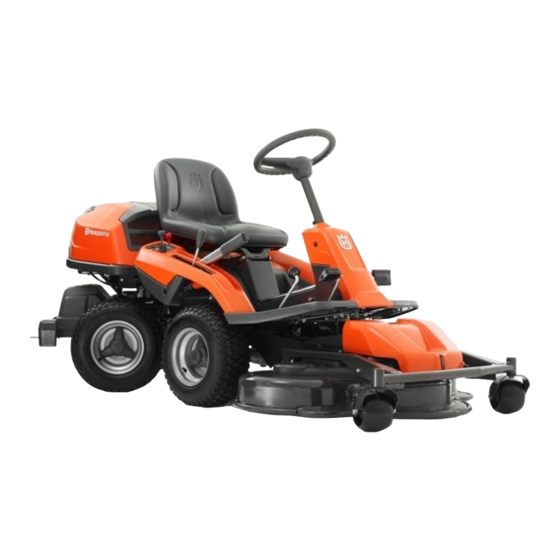

Husqvarna Rider 18 Handbuch
Vorschau ausblenden
Andere Handbücher für Rider 18:
- Bedienungsanweisung (44 Seiten) ,
- Werkstatt-handbuch (59 Seiten)
Verwandte Anleitungen für Husqvarna Rider 18
Inhaltszusammenfassung für Husqvarna Rider 18
- Seite 1 Bedienungsanw eisung Rider 18 Rider 18 AWD Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n...
-
Seite 2: Inhaltsverzeichnis
Reinigung ..............Abdeckungen des Aufsitzmähers ausbauen ....Lenkseilzüge prüfen und einstellen ......Einstellung der Feststellbremse Rider 18 ....Einstellung der Feststellbremse Rider 18 AWD ... Gasregelzug prüfen und einstellen ......Kraftstoff-Filter austauschen ........Luftfilter wechseln ............Luftfilter der Kraftstoffpumpe prüfen ...... -
Seite 3: Ser Vicejournal
Ser vicejournal Lief erservice 1 Batterie 4 Stunden mit max. 3 A laden. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. 3 Den Luftdruck in den Reifen kontrollieren und ggf. einstellen (60 kPa, 0,6 bar, 9 PSI). 4 Schneidwerk einstellen: Hubfedern einstellen (das Gewicht des Schneidwerks sollte 12-15kg / 26.5-33 lb). -
Seite 4: Einleitung
EINLEITUNG Sehr g eehrter Kunde! Wir g ratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 5: Symbolerklär Ung
SYMBOLERKLÄR UNG Symbole Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist Diese Symbole sind auf dem A ufsitzmäher und in der im Kapitel Technische Daten und auf dem Bedienungsanweisung zu sehen. Geräteschild angegeben. WARNUNG! Durch nachlässige oder Einkuppeln falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von... - Seite 6 SYMBOLERKLÄR UNG Ölstand im Motor prüf en Ölstand im Getriebe kontrollieren Schneidwerk anheben Feststellbremse aktivieren. Bei kaltem Motor den Choke anwenden Vor dem Anfahren die Handbremse lösen 6 – Ger man...
-
Seite 7: Sicherheitsv Orschriften
SICHERHEITSV ORSCHRIFTEN Sic herheitsvorschriften • Motor abstellen und einen Motorstart vor der Säuberung der Auswurfrinne verhindern. Diese Anw eisungen dienen Ihrer Sicherheit. Lesen Sie sie • Auf den Auswurf achten und ihn nicht auf Personen sorgfältig durch. richten. • Motor abstellen und einen Motorstart vor der Reinigung V ersichern Sie Ihren Aufsitzmäher des Schneidwerks verhindern. -
Seite 8: Fahrt Auf Abhängen
SICHERHEITSV ORSCHRIFTEN • Niemals die Maschine unbeaufsichtigt mit laufendem sogar tödliche Unfälle verursachen kann. Alle Hänge Motor stehen lassen. Stets Messer abstellen, verlangen besondere Vorsicht. Wenn Sie nicht im Feststellbremse anziehen, Motor abstellen und Schlüssel Rückwärtsgang einen Hang hinauffahren können oder wenn abziehen, bevor Sie die Maschine verlassen. -
Seite 9: Kinder
SICHERHEITSV ORSCHRIFTEN • Kein nasses Gras mähen. Es ist glatt und die Reifen • Nie im Haus tanken. können durchrutschen, so dass die Maschine ins Gleiten kommt. • Versuchen Sie nicht, die Maschine durch Aufstemmen des Fußes auf den Erdboden zu stabilisieren. •... -
Seite 10: Transport
SICHERHEITSVORSCHRIFTEN • Vorsicht bei der Wartung der Batterie. In der Batterie • Die Brandgefahr reduzieren, indem die Maschine von bildet sich explosives Gas. Niemals die Batterie in der Gras, Laub und anderem Schmutz gesäubert wird. Die Nähe von offenem Feuer oder Funken warten oder Maschine abkühlen lassen, bevor sie in einem Raum während Sie rauchen. -
Seite 11: Was Ist Was
4 Hubhebel für das Schneidwerk 12 Kraftstofftankdeckel 5 Geschwindigkeitsregler für Rückwärtsfahrt 13 Haubenschloß 6 Geschwindigkeitsregler für Vorwärtsfahrt 14 Hebel für Auskuppeln des Antriebes, Rider 18. 7 Feststellbremse Hebel für das Auskuppeln des Antriebs Hinterachse, 18 AWD. 8 Sperrknopf für Feststellbremse –... -
Seite 12: Orstellungv Orstellung
Der Hebel wird auch zur Aktivierung der Chokefunktion verwendet. Bei Aktivierung der Chokefunktion erhält der Schneidwerk Motor ein fetteres Kraftstoff-Luft-Gemisch, was den Kaltstart erleichtert. Rider 18 und Rider 18 AWD können mit zwei verschiedenen Schneidwerken ausgestattet werden. • CombiClip 94 •... -
Seite 13: Hebel Zur Schnitthöheneinstellung
Der Sitz ist an der Vorderkante angelenkt und kann nach vorn Die Hebel in ihre Endstellungen ziehen, keine gekippt werden. Zwischenpositionen verwenden. Auskupplungshebel Rider 18 Der Sitz kann auch in Längsrichtung verstellt werden. Die Handräder unter dem Sitz lösen und ihn vorwärts oder •... -
Seite 14: Auskupplungshebel Rider 18 Awd
VORSTELLUNG Auskupplungshebel Rider 18 AWD Der Rider 18 AWD hat jeweils einen Hebel für die Vorder- und die Hinterachse. WICHTIG! Beim Fahren der Maschine müssen stets beide Auskupplungshebel eingedrückt sein. • Auskupplungshebel Hinterachse - Bei ausgezogenem Hebel ist das Antriebssystem ausgeschaltet. -
Seite 15: Fahrbetrieb
6 Nach Anspringen des Motors den Zündschlüssel sofort in die Ausgangslage zurückfedern lassen. Motor anlassen 1 Darauf achten, dass der Auskupplungshebel eingedrückt ist. Der Rider 18 AWD hat jeweils einen Hebel für die WICHTIGE INFORMATION Vorder- und die Hinterachse. Den Anlasser nicht länger als jeweils 5 Sekunden fahren. -
Seite 16: Motor Mit Schwacher Batterie Starten
Fahrbetrieb Motor mit schwacher Batterie Betrieb des Aufsitzmähers starten 1 Zum Lösen der Feststellbremse erst das Feststellbremspedal betätigen und dann wieder loslassen. WARNUNG! In Blausäurebatterien bilden sich explosive Gase. Funkenbildung, offenes Feuer und Rauchen in der Nähe der Batterien vermeiden. In der Nähe von Batterien grundsätzlich eine Schutzbrille tragen. -
Seite 17: Ratschläge Für Das Mähen
Fahrbetrieb Ratschläge für das Mähen Motor abstellen Motor eine Minute im Leerlauf laufen lassen, damit die normale Arbeitstemperatur vor dem Abschalten erreicht wird, wenn er vorher schwer belastet wurde. Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann. -
Seite 18: Wartung
WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. Wartungsintervall Wartung vor dem Start jedes Jahr e in Stunden 50 100 200... -
Seite 19: Reinigung
WARTUNG Reinigung Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube Das Gerät sofort nach der Benutzung reinigen. Es ist viel abheben. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Rechter Kotflügel Knopf am Geschwindigkeitsregler (1) sowie Schrauben (2 Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne und 3) entfernen und Abdeckung abheben. -
Seite 20: Einstellung Der Feststellbremse Rider 18
• Die Spannung der Steuerseilzüge prüfen, indem diese bei den Pfeilen zusammengeklemmt werden, siehe Bild. Die Rider 18 AWD Lenkseilzüge müssen sich ohne zu starke Kraftanwendung so weit zusammenpressen lassen, daß Gerät am Hang in eine geneigte Stellung bringen, Vorder- und der Abstand zwischen ihnen halb so groß... -
Seite 21: Kraftstoff-Filter Austauschen
WARTUNG Luftfilter wechseln 2 Den Mantel des Chokeregelzugs ganz nach rechts ziehen und die Spannschraube festziehen. WARNUNG! Die Abgasanlage ist heiß. Abkühlen lassen, bevor der Luftfilter ausgetauscht wird. Wenn der Motor einen schwachen Eindruck macht oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter liegen. -
Seite 22: Luftfilter Der Kraftstoffpumpe Prüfen
WARTUNG 6 Einen neuen Vorfilter und eine neue Luftfilterpatrone in 4 Messen Sie den Elektrodenabstand mit einer Drahtlehre. das Lüftergehäuse einsetzen. Der Abstand muss bei 0,75 mm/0,030” liegen. Korrigieren Sie den Abstand bei Bedarf durch Biegen der 7 Die Zipfel an der Abdeckung zu den Kerben im Gehäuse Seitenelektrode. -
Seite 23: Kontrolle Der Sicherheitseinrichtungen
WARTUNG Kontrolle der Startmotor Sicherheitseinrichtungen Der Aufsitzmäher ist mit Sicherheitseinrichtungen Zündanlage ausgestattet, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Ein Anlassen des Motors darf nur möglich sein, wenn das Schneidwerk angehoben ist und die Hydrostatpedale auf Funktioniert Leerlauf gestellt sind. -
Seite 24: Hauptsicherung
WARTUNG Hauptsicherung Sicherstellen, dass sich kein Gras, Laub oder Schmutz im Lufteinlass des Motors befindet. Die Hauptsicherung sitzt in einem losen Halter unter dem Luftleitweg auf der Unterseite der Motorhaube überprüfen, er Batteriedeckel, vor der Batterie. muss sauber sein und darf nicht am Kühllufteinlass schaben. Typ: Flachstift 15 A. -
Seite 25: Schneidwerk Demontieren
WARTUNG 5 Deck einschieben und vordere Führungszapfen in die Nut 11 Die Fronthaube montieren. des Geräterahmens setzen, einen auf jeder Seite. Schneidwerk demontieren WARNUNG! Beim Ausbau des Schneidwerks eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 1 Schneidwerk in Servicestellung bringen, siehe WARNUNG! Vorsichtig arbeiten, damit die Servicestellung des Schneidwerks, Punkt 1-6. -
Seite 26: Überprüfung Der Parallelität Des Schneidwerkes
WARTUNG 4 Eine Badezimmerwaage unter die Vorderkante des 3 Strebe herausschrauben (verlängern), damit die Schneidwerkrahmens stellen, sodass das Schneidwerk Hinterkante der Haube angehoben wird. auf der Waage ruht. Bei Bedarf kann ein Holzklotz Strebe hineinschrauben (verkürzen), damit die zwischen Rahmen und Waage gelegt werden, damit die Hinterkante der Haube abgesenkt wird. -
Seite 27: Service-Stellung Des Schneidwerkes
WARTUNG 5 Verriegelung entfernen und den Geräterahmen 4 Das Schnappschloß an der Fronthaube öffnen und die herausbewegen. Haube abheben. 6 Die zwei Schrauben am Geräterahmen entfernen. WARNUNG! Beim Ausbau des Schneidwerks eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen 7 Die Schrauben an der Schneidabdeckung entfernen. -
Seite 28: Aufhebung Der Service-Stellung
WARTUNG 9 Das Schneidwerk bis zum Anschlag herausheben. Ein Beim Aufprall auf Hindernisse, durch die ein weiteres Klicken ertönt. Das Schneidwerk wird automatisch in der Arbeiten verhindert wird, sollten die beschädigten Messer senkrechten Stellung gesichert. ausgetauscht werden. Die Vertragswerkstatt kann beurteilen, ob das Messer repariert/geschliffen oder ausgetauscht werden muss. -
Seite 29: Kontrolle Des Ölstands Im Motor
Schmierung Kontrolle des Ölstands im Motor Wechseln des Motoröls Das Motoröl ist erstmalig nach 8 Betriebsstunden zu Ölstand im Motor bei waagerecht stehendem Aufsitzmäher wechseln. Danach ist das Öl alle 50 Betriebsstunden und abgestelltem Motor prüfen. auszuwechseln. Beim Betrieb unter schwerer Belastung oder Motorhaube hochklappen. -
Seite 30: Kontrolle Des Ölstands Im Getriebe
üblicherweise von guter Qualität. Die wichtigste Eigenschaft des Fetts ist der gute Korrosionsschutz. 2 Sicherstellen, dass der Getriebeöltank Öl enthält. Rider 18. Bei Bedarf mit Motoröl SAE 10W/40 (Klasse SF-CC) auffüllen. Rider 18 AWD Falls nötig, füllen Sie synthetisches Öl 10W/50 nach. -
Seite 31: Störungssuchplan
Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze fehlerhaft Zündkerzenanschlüsse defekt oder vertauschte Kabel Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 32: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 33: Technische Daten
TECHNISCHE DATEN Rider 18 Rider 18 AWD Abmessungen Länge ohne Schneidwerk, mm/ft 2020/6,61 2020/6,61 Breite ohne Schneidwerk, mm/ft 890/2,92 890/2,92 Höhe, mm/ft 1150/3,77 1150/3,77 Betriebsgewicht mit Schneidwerk, kg/lb 269-274-277/593-604-611 293-298-301/646-657-664 Radstand, mm/ft 887/2,91 887/2,91 Spurbreite vorn, mm/ft 712/2,34 712/2,34 Spurbreite hinten, mm/ft... - Seite 34 TECHNISCHE DATEN Schneidwerk CombiClip 94 CombiClip 103 CombiClip 112 Mähbreite, mm/inch 940/37 1030 / 41 1120 / 44.1 Schnitthöhen, 7 Positionen, mm/Zoll 25-75/0.98-2.95 25-75/0.98-2.95 25-75/0.98-2.95 Messerlänge, mm/inch 358/14.09 388/15.28 420 / 16,5 WICHTIGE INFORMATION Wenn dieses Produkt ausgedient hat und nicht mehr angewendet wird, geben Sie es bitte bei Ihrem Fachhändler oder einer anderen Entsorgungsstelle zum Recycling ab.
-
Seite 35: Eg-Konformitätserklärung (Nur Für Europa)
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Aufsitzrasenmäher Husqvarna Rider 18 und Rider 18 AWD von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext mitsamt einer nachfolgenden Seriennummer auf dem Typenschild angegeben) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: vom 17. - Seite 36 Originalanweisungen 1153117-51 ´®z+U+k¶10¨ ´®z+U+k¶10¨ 2010-01-14...
