Elektrischer Anschluss

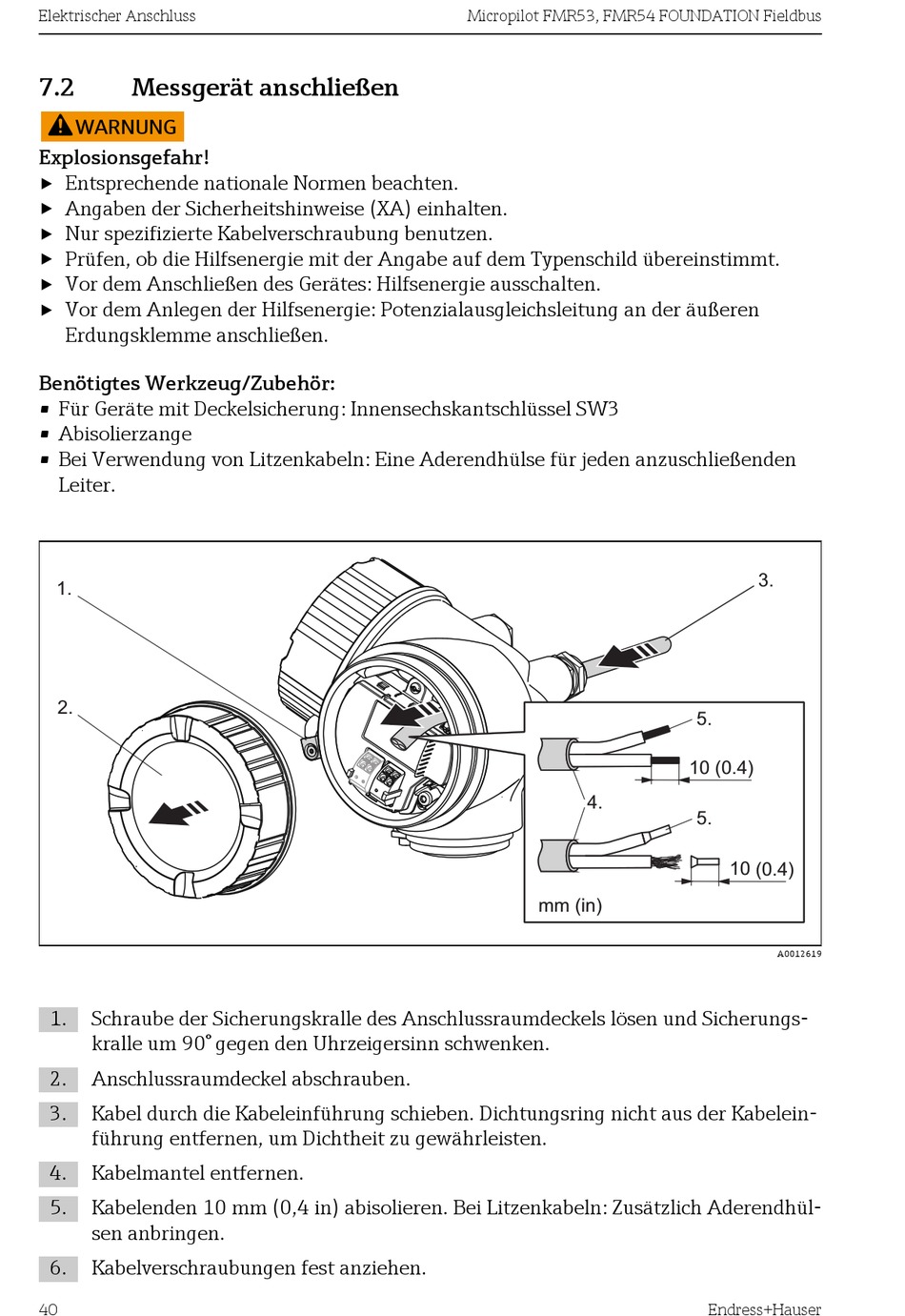

7.2 Messgerät anschließen
WARNUNG
Explosionsgefahr!
‣
Entsprechende nationale Normen beachten.
‣
Angaben der Sicherheitshinweise (XA) einhalten.
‣
Nur spezifizierte Kabelverschraubung benutzen.
‣
Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt.
‣
Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
‣
Vor dem Anlegen der Hilfsenergie: Potenzialausgleichsleitung an der äußeren
Erdungsklemme anschließen.
Benötigtes Werkzeug/Zubehör:
• Für Geräte mit Deckelsicherung: Innensechskantschlüssel SW3
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden
Leiter.
1.
2.
1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungs-
kralle um 90° gegen den Uhrzeigersinn schwenken.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabelein-
führung entfernen, um Dichtheit zu gewährleisten.
4. Kabelmantel entfernen.
5. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhül-
sen anbringen.
6. Kabelverschraubungen fest anziehen.
40
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
4.
3.
5.
5.
A0012619
